C320C334M5U5TA

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 330nF ±20% Z5U 50V 插件 通孔安装 5.08mm*3.18mm*6.6mm
供应商型号: 1457659
供应商: 海外现货
标准整包数: 10

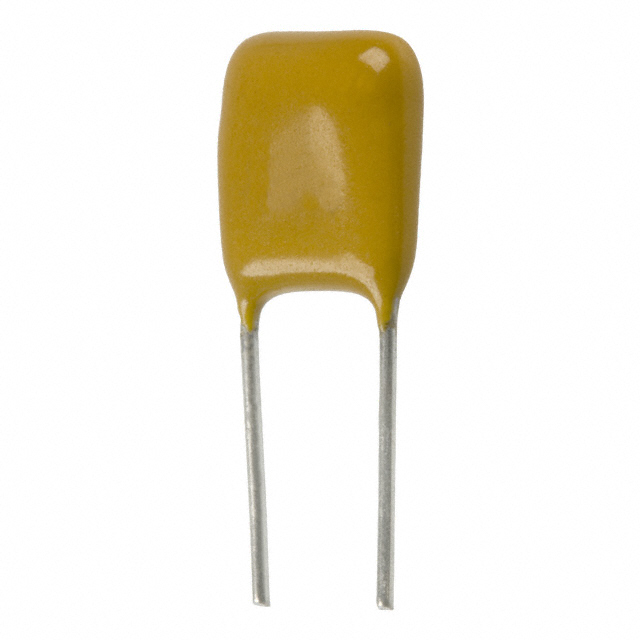

KEMET 陶瓷电容 C320C334M5U5TA

C320C334M5U5TA概述

    # KEMET Goldmax 系列陶瓷电容器技术手册解析

    产品简介


    KEMET Goldmax 系列是径向引线多层陶瓷电容器的一种,专为满足商业级需求设计。此系列采用Z5U介质材料,具有良好的耐高温性能(最高可达85°C),适用于一般用途的应用场景。根据电子工业联盟(EIA)的分类,Z5U介质属于III类材料,其特点是在温度和电压条件下具有可预测的电容变化特性。
    主要功能
    - 提供绕过和去耦等功能,适用于多种电路应用。
    - 支持直流电压等级从25V到250V。
    应用领域
    广泛应用于消费电子、计算机、通信设备以及各种需要有限温控要求的场景。

    技术参数


    | 参数 | 值 |

    | 操作温度范围 | +10°C 至 +85°C |
    | 额定电压 | 25V, 50V, 100V, 200V, 250V |
    | 容量范围 | 100pF 至 10μF |
    | 封装方式 | 径向引线 |
    | 铅涂层选项 | 纯锡(Sn)、锡铅合金(Sn60/Pb40)|
    | 最大老化率 | 7.0%每十年小时 |
    | 绝缘电阻 | ≥100兆欧姆微法或≥10GΩ |

    产品特点和优势


    独特功能
    - 高可靠性:采用Z5U介质确保了对温度变化和电压波动的良好适应性。
    - 宽广容量选择:提供了从小至100pF到大至10μF的多种容量选择。
    - 无极性设计:简化安装过程,降低错误风险。
    - 环保合规:符合RoHS和REACH标准,且可提供无铅版本。
    市场竞争力
    - 其优异的价格性能比使其成为许多通用电子设计的理想选择。
    - 支持广泛的额定电压等级,适用于不同复杂度的应用需求。

    应用案例和使用建议


    示例场景
    1. 滤波器电路:在电源滤波中用于减少纹波。
    2. 旁路电路:用于高频信号路径以消除噪声。
    3. 储能电路:在短时间内储存电能并释放。
    使用建议
    - 在高温环境下使用时需特别注意其电容稳定性。
    - 若需要更高绝缘强度,则可考虑增加额外的保护措施。

    兼容性和支持


    兼容性
    Goldmax系列电容器与多种主流电子平台和模块兼容,适合集成到现有的设计中。此外,制造商还提供了多种包装选项(如带卷、弹药包等),便于自动化生产和手工组装。
    支持服务
    KEMET公司提供了全面的技术支持和售后服务,包括详细的规格说明书和技术指导文档,帮助客户快速上手使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量下降超过预期 | 调整焊接温度和时间以改善焊点质量 |
    | 焊接过程中出现气泡 | 确保焊接前彻底清洁引脚表面 |

    总结和推荐


    评估

    总结


    KEMET Goldmax系列陶瓷电容器以其灵活的设计、可靠的性能及良好的环境友好特性,在众多应用场合中表现出色。其覆盖广泛的电压范围、多样化容量选择以及易于兼容的特点使其成为市场上极具竞争力的产品。
    推荐意见
    我们强烈推荐这款电容器用于需要性价比高的通用型电子设备中。无论是初级开发者还是专业工程师,都将发现它是一个值得信赖的选择。如果您正在寻找一款既经济又高效的电容器,那么KEMET Goldmax将是您的理想之选。

C320C334M5U5TA参数

参数
电容值 330nF
容差 ±20%
温度系数 Z5U
额定电压 50V
长*宽*高 5.08mm*3.18mm*6.6mm
通用封装 插件
安装方式 通孔安装
零件状态 在售
包装方式 散装

C320C334M5U5TA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C320C334M5U5TA数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C320C334M5U5TA C320C334M5U5TA数据手册

C320C334M5U5TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
