C1812C102MGRAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 1nF ±20% X7R 2KV 1812 贴片安装 4.5mm*3.2mm*3.2mm
供应商型号:
供应商:
标准整包数: 0

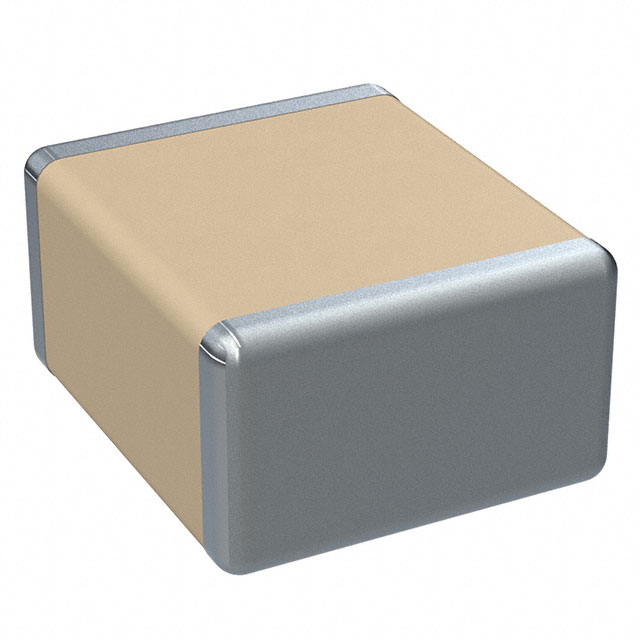

KEMET 陶瓷电容 C1812C102MGRAC7800

C1812C102MGRAC7800概述

    # 高性能高压陶瓷电容技术手册

    产品简介


    KEMET的高电压表面贴装多层陶瓷芯片电容器(SMD MLCCs)采用X7R介电材料,其最大工作温度为125°C,并被视为“温度稳定”。根据电子工业联盟(EIA)的分类,X7R介电材料被归类为II级材料。此类别的组件是固定陶瓷电介质电容器,适合旁路和去耦应用,或者在频率区分电路中使用,其中对电容特性的Q值和稳定性要求不高。X7R介电材料在时间、电压和环境温度方面表现出可预测的电容变化特性,并且具有极小的温度相关电容变化。在−55°C至+125°C范围内,电容变化限制在±15%以内。
    除了商业级产品外,KEMET还提供符合汽车电子委员会AEC-Q200资格要求的汽车级设备。

    技术参数


    以下是该产品的关键技术参数:
    - 工作温度范围:−55°C 至 +125°C
    - 额定电压:500V至3000VDC
    - 电容范围:10pF至560nF
    - 电容精度:±5%,±10%,±20%
    - 包装形式:7" 和 13" 卷盘,标记或非标记选项
    - 尺寸规格:0402至2225系列(详见尺寸表)

    产品特点和优势


    - 宽温范围:适应极端环境下的稳定运行
    - 优异的高频性能
    - 环保合规:无铅、RoHS和REACH认证
    - 多规格选择:提供多种封装尺寸及电压等级
    - 非极性设计:简化安装过程
    - 汽车级可用:满足严格的AEC-Q200标准

    应用案例和使用建议


    典型应用场景包括但不限于:
    - 开关模式电源(输入滤波器、谐振器、坦克电路、钳位电路、输出滤波器)
    - 高压耦合与直流阻断
    - 灯具镇流器
    - 电压倍增电路
    - 直流转换器和Ćuk变换器中的耦合电容器
    对于AC线路滤波或脉冲应用,建议使用其他类型的电容器,并考虑添加保护涂层以防止外部表面放电。

    兼容性和支持


    该产品可与其他主流电子元件良好兼容。KEMET提供全面的技术支持和服务,确保客户在整个生命周期内获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后出现异常发热现象 | 检查焊接质量并确认电路布局合理性 |
    | 性能未达到预期 | 核实所选型号是否满足具体应用需求 |

    总结和推荐


    总体而言,这款由KEMET生产的高电压X7R陶瓷电容器以其卓越的性能、广泛的适用性和强大的技术支持成为众多高要求应用的理想选择。无论是普通消费类产品还是高端工业控制设备,此系列产品都能提供可靠的解决方案。因此,强烈推荐给需要高性能电容元件的专业人士和技术团队。

C1812C102MGRAC7800参数

参数
电容值 1nF
容差 ±20%
温度系数 X7R
额定电压 2KV
长*宽*高 4.5mm*3.2mm*3.2mm
通用封装 1812
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C1812C102MGRAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1812C102MGRAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1812C102MGRAC7800 C1812C102MGRAC7800数据手册
