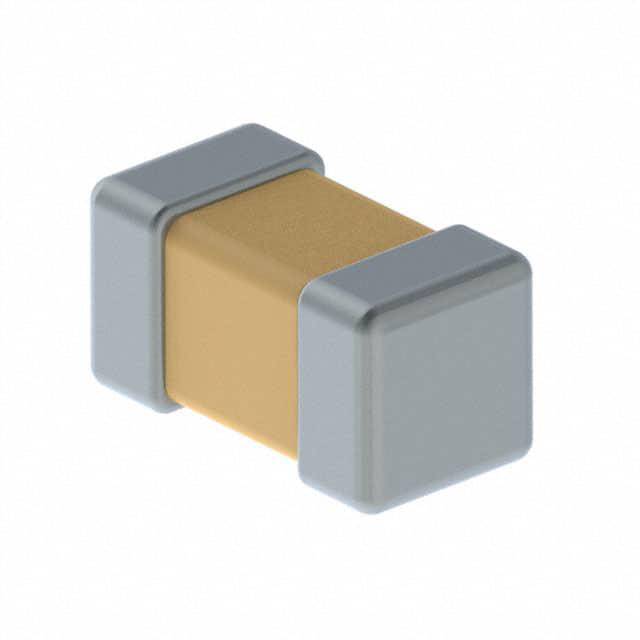

CBR06C809B5GAC

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 8pF ±0.1pF C0G(NP0) 50V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 2809597
供应商: 海外现货
标准整包数: 10

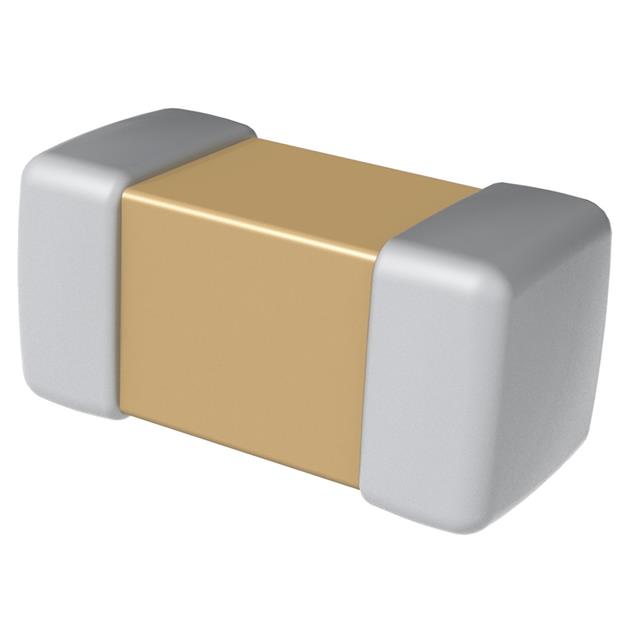

KEMET 陶瓷电容 CBR06C809B5GAC

CBR06C809B5GAC概述

    高性能HiQ CBR系列RF电容器技术手册解析

    1. 产品简介


    KEMET公司的HiQ CBR系列射频电容器专为高频应用设计,采用铜电极的基金属电极(Base Metal Electrode, BME)系统,提供了超低等效串联电阻(ESR)和高Q值。这种电容器特别适用于甚高频(VHF)、超高频(UHF)和微波频率范围内的应用。它们具有显著的热稳定性,能广泛应用于多种高频电子产品中,如射频功率放大器(PA)、蜂窝基站(4G, 5G)、无线局域网、电信网络、GPS、蓝牙等。

    2. 技术参数


    HiQ CBR系列电容器的主要技术参数如下:
    - 频率范围:1 MHz至50 GHz
    - 工作温度范围:-55°C至+125°C
    - 额定电压:6.3 V至500 VDC
    - 电容范围:0.1 pF至100 pF
    - 精度:±0.05 pF、±0.1 pF、±0.25 pF、±0.5 pF、±1%、±2%、±5%
    - 尺寸:0201、0402、0603和0805(英制)
    - 电极材料:铜电极,基金属电极(BME)系统
    - 终端表面处理:100%纯雾锡电镀,确保出色的焊锡性
    - 其他特性:超低ESR、高Q值、无温度相关的电容变化

    3. 产品特点和优势


    HiQ CBR系列射频电容器的亮点包括:
    - 超低ESR和高Q值:这些特性使得电容器能够承受更高的射频电流,适用于高功耗应用。
    - 高稳定性:电容器在时间和电压变化下表现出几乎不变的电容,对温度变化的反应也非常小。
    - 宽广的工作温度范围:从-55°C到+125°C,使其能够在极端环境下稳定工作。
    - 多种封装尺寸:从0201到0805,以适应不同的应用需求。
    - 环保特性:无铅、符合RoHS和REACH标准。

    4. 应用案例和使用建议


    HiQ CBR系列电容器的应用场景多样,如射频功率放大器、蜂窝基站、无线局域网、电信网络、GPS和蓝牙等。具体使用建议如下:
    - 热管理:确保良好的散热条件,尤其是在高功率应用中。
    - 焊接工艺:建议使用波峰焊接或回流焊接工艺,特别是对于0603和0805封装尺寸。
    - 电路布局:根据应用需求选择适当的焊盘设计密度等级(A、B、C),确保焊点可靠且易于维修。

    5. 兼容性和支持


    HiQ CBR系列电容器可与各种主流EDA软件(例如使用Modelithics模型的软件)兼容,方便进行仿真和设计验证。KEMET提供全面的技术支持和客户服务,包括模型获取和产品应用指导。

    6. 常见问题与解决方案


    - 问题1:如何处理焊接过程中的翘曲?
    - 解决办法:采用适当的预热步骤,并确保回流焊接曲线符合IPC标准,以避免热应力。
    - 问题2:如何保持电容值稳定?
    - 解决办法:注意温度和电压的变化,特别是在高温和高功率应用中。建议进行定期检查和校准。

    7. 总结和推荐


    HiQ CBR系列电容器以其卓越的性能、广泛的适用性和可靠性,在射频和微波应用领域中脱颖而出。无论是设计新产品还是升级现有系统,该系列电容器都是理想的选择。强烈推荐给需要高性能电容器的设计工程师和制造商。

CBR06C809B5GAC参数

参数
电容值 8pF
容差 ±0.1pF
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CBR06C809B5GAC厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

CBR06C809B5GAC数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET CBR06C809B5GAC CBR06C809B5GAC数据手册

CBR06C809B5GAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4702
100+ ¥ 0.3705
500+ ¥ 0.3562
1000+ ¥ 0.342
2000+ ¥ 0.3192
4000+ ¥ 0.3135
20000+ ¥ 0.3078
40000+ ¥ 0.3078
库存: 588
起订量: 140 增量: 0
交货地:
最小起订量为:100
合计: ¥ 37.05
