9PC8045D-R001

产品分类: 风扇和热管理
厂牌: SANYO DENKI
产品描述: SAN ACE PWM Controller
供应商型号: CSJ-ST65707907
供应商: 海外现货
标准整包数: 1
SANYO DENKI 风扇和热管理 9PC8045D-R001

9PC8045D-R001概述

    PWM 控制器产品技术手册

    1. 产品简介


    PWM控制器是一种用于调节风扇速度和其他设备功率消耗的电子元件。其主要功能是通过脉宽调制(PWM)信号来控制设备的工作状态,从而降低系统功耗并减少风扇噪声。该控制器广泛应用于工业自动化、数据中心和服务器散热等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 型号 | 9PC8666X-S001, 9PC8045D-V001, 9PC8045D-R001, 9PC8045D-T001 |

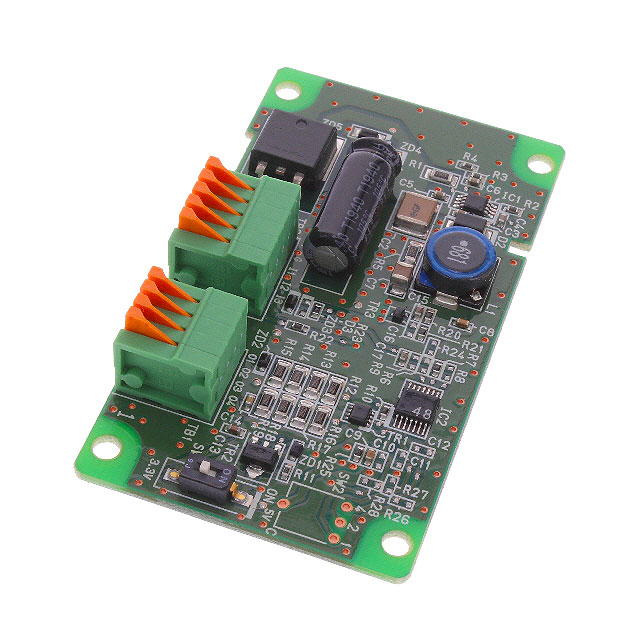

    | 尺寸 | 箱式:86(H)×66(W)×38(D)mm;PCB板式:80(H)×45(W)×17(D)mm |
    | 额定电压 | 12V、24V、48V |
    | 功率消耗 | ≤0.2W |
    | 工作温度范围 | -20°C至+70°C |
    | 输入电压范围 | 7V至60V |
    | 控制电压范围 | 0V至5.5V |
    | PWM输出电压 | 3.3V或5VDC可选 |
    | PWM频率 | 25kHz |
    | 输出电流 | 最大20mA(总和) |
    | 兼容风扇数 | 最多4个 |

    3. 产品特点和优势


    - 减少系统功耗和风扇噪声:利用PWM信号,可实现高效节能。
    - 通用供电:可以由风扇电源供电,无需额外电源。
    - 多功能控制:支持电压控制、内部调整控制、外部调整控制和热敏电阻控制等多种模式。
    - 易于安装:提供螺钉安装和DIN导轨安装两种方式。

    4. 应用案例和使用建议


    - 应用案例:常用于数据中心、服务器和工业自动化系统中,以优化散热并减少能耗。
    - 使用建议:确保输入电压和频率在安全范围内,正确连接所有电线,并进行适当的接地处理。根据具体应用场景选择合适的PWM输出电压。

    5. 兼容性和支持


    - 兼容性:适用于12V、24V和48V直流电压风扇。
    - 支持:提供详细的技术文档和售后服务,建议使用前阅读安全注意事项。

    6. 常见问题与解决方案


    - Q: 如何确保正确连接所有电线?
    A: 连接所有电线时,务必保证其紧固且无松动,避免短路或电击风险。

    - Q: 当输入电压超出范围时,PWM响应如何变化?
    A: 若输入电压超出范围,PWM响应可能会受到影响,因此请确保输入电压在安全范围内。

    7. 总结和推荐


    PWM控制器是一款功能强大且易于使用的电子元件,适合需要精确控制风扇速度和降低能耗的应用场景。通过合理配置和使用,可显著提升系统效率。鉴于其广泛的适用性和良好的市场反馈,我们强烈推荐此产品。

9PC8045D-R001参数

参数
长*宽*高 80mm(长度)*45.0088mm(宽度)
零件状态 在售
包装方式 盒装

9PC8045D-R001厂商介绍

SANYO DENKI(三洋电机)是一家日本的电机制造商,成立于1947年,主要生产各种电机产品。公司的产品广泛应用于家用电器、工业设备、医疗设备等领域。

SANYO DENKI的主营产品可以分为以下几类:
1. 直流电机:包括无刷直流电机、有刷直流电机等,广泛应用于家用电器、工业设备等。
2. 步进电机:用于精确控制,如打印机、扫描仪等。
3. 伺服电机:用于高精度控制,如机器人、数控机床等。
4. 风扇电机:用于散热,如电脑、服务器等。

SANYO DENKI的优势在于:
1. 技术创新:公司不断研发新技术,提高产品性能和可靠性。
2. 质量控制:严格的质量管理体系,确保产品质量。
3. 定制服务:根据客户需求,提供定制化的电机解决方案。
4. 售后服务:提供全面的技术支持和售后服务,解决客户问题。

9PC8045D-R001数据手册

厂牌 PDF简要描述 下载
SANYO DENKI 风扇和热管理 SANYO DENKI 9PC8045D-R001 9PC8045D-R001数据手册

9PC8045D-R001封装设计

查看详情并下载
Symbol
Footprint
3D Model
