109P0412H701

产品分类: 风扇和热管理
厂牌: SANYO DENKI

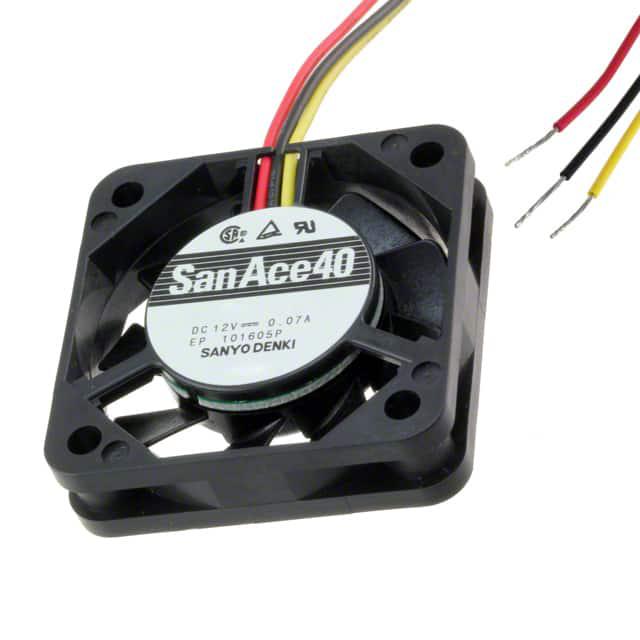

产品描述: 山洋电气 直流轴流风扇 109P, 40 x 40 x 15mm, 12 V 直流, 气流量10.9m³/h
供应商型号: 1810488
供应商: 海外现货
标准整包数: 1
SANYO DENKI 风扇和热管理 109P0412H701

109P0412H701概述

    电子元器件产品技术手册:San Ace 40 9P型DC风扇

    产品简介


    San Ace 40 9P型DC风扇是一款专为高性能电子设备设计的小尺寸方形直流风扇(40mm x 40mm x 15mm)。其主要功能包括高效散热和气流管理,广泛应用于计算机、服务器、通信设备、工业控制设备以及医疗设备等领域。作为一款紧凑型且高可靠性的风扇产品,San Ace 40系列以其卓越的性能和稳定性受到市场的高度认可。

    技术参数


    以下为不同型号的技术参数汇总:
    | 型号 | 额定电压(V) | 工作电压范围(V) | 额定电流(A) | 额定输入功率(W) | 转速(min⁻¹) | 最大气流量(m³/min) | 最大静压(Pa) | 噪声(SPL dB(A)) | 工作温度范围(℃) | 寿命(h) |

    | 109P0405H701 | 5 | 4.5-5.5 | 0.28 | 1.4 | 7700 | 0.18 | 75.5 | 28 | -20至+60 | 60000/60°C |
    | 109P0405M701 | 5 | 4.5-5.5 | 0.21 | 1.05 | 6500 | 0.15 | 52.9 | 24 | -20至+70 | 60000/60°C |
    | 109P0412R701 | 12 | 7-13.8 | 0.13 | 1.56 | 9700 | 0.227 | 80.0 | 34 | -20至+60 | 40000/60°C |
    | 109P0412S701 | 10.2-13.8 | 10.2-13.8 | 0.18 | 2.16 | 8600 | 0.20 | 70.6 | 32 | -20至+70 | 60000/60°C |
    | 109P0412H701 | 12 | 7-13.8 | 0.13 | 1.56 | 7700 | 0.18 | 75.5 | 28 | -20至+60 | 60000/60°C |
    | 109P0412M701 | 12 | 7-13.8 | 0.095 | 1.14 | 6500 | 0.15 | 52.9 | 24 | -20至+70 | 60000/60°C |
    | 109P0424H701 | 24 | 20.4-27.6 | 0.08 | 1.92 | 7700 | 0.18 | 75.5 | 28 | -20至+60 | 60000/60°C |
    其他参数
    - 材质:框架(塑料,阻燃等级UL 94V-0),叶轮(塑料,阻燃等级UL 94V-1)
    - 电机保护功能:锁定转子烧毁保护、反极性保护
    - 绝缘电阻:≥10 MΩ(使用500 VDC兆欧表测试)
    - 噪声水平:距离进风口1米处测量

    产品特点和优势


    1. 高效散热:高转速和大风量设计确保快速散热,适用于各种高功耗设备。
    2. 低噪音运行:优化的气流设计显著降低运行噪声,适合对静音要求较高的应用场景。
    3. 宽泛的工作电压范围:支持多种电源电压输入,适应不同的供电环境需求。
    4. 长寿命和高可靠性:通过严格的质量测试,预期使用寿命长达60000小时以上。
    5. 多功能选项:提供带脉冲传感器和无传感器两种版本,满足不同用户的需求。

    应用案例和使用建议


    应用案例
    - 计算机散热:用于台式机、笔记本电脑的CPU或GPU散热系统。
    - 服务器设备:适合数据中心的服务器冷却系统。
    - 通信设备:可用于交换机、路由器和无线基站的内部散热模块。
    使用建议
    - 在安装时尽量避免周围障碍物以减少风阻影响。
    - 确保通风口畅通,避免风扇长时间处于过热环境中。
    - 使用脉冲传感器型号时,可通过信号监测风扇状态,提升系统稳定性。

    兼容性和支持


    San Ace 40 9P型风扇与市场上主流的电子设备兼容,其通用接口设计便于集成到现有系统中。厂商提供全面的技术支持,包括产品选型指导、售后服务及维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 风扇无法启动 | 检查电源连接是否正确,确认电压符合要求。 |
    | 运行噪声过大 | 清理风扇叶片上的灰尘,调整安装位置减少共振。 |
    | 风量不足 | 检查进气口和出气口是否有堵塞,更换滤网。 |

    总结和推荐


    San Ace 40 9P型DC风扇凭借其高效的散热能力、宽泛的工作电压范围和长寿命,成为市场上的优秀选择。无论是在计算机、服务器还是通信设备领域,这款风扇都能提供可靠的性能支持。推荐用于需要高效散热和低噪声运行的场景,尤其是对系统稳定性和可靠性有较高要求的应用。
    推荐指数:★★★★★(5/5)

109P0412H701参数

参数
长*宽*高 40mm*15mm*40mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

109P0412H701厂商介绍

SANYO DENKI(三洋电机)是一家日本的电机制造商,成立于1947年,主要生产各种电机产品。公司的产品广泛应用于家用电器、工业设备、医疗设备等领域。

SANYO DENKI的主营产品可以分为以下几类:
1. 直流电机:包括无刷直流电机、有刷直流电机等,广泛应用于家用电器、工业设备等。
2. 步进电机:用于精确控制,如打印机、扫描仪等。
3. 伺服电机:用于高精度控制,如机器人、数控机床等。
4. 风扇电机:用于散热,如电脑、服务器等。

SANYO DENKI的优势在于:
1. 技术创新:公司不断研发新技术,提高产品性能和可靠性。
2. 质量控制:严格的质量管理体系,确保产品质量。
3. 定制服务:根据客户需求,提供定制化的电机解决方案。
4. 售后服务:提供全面的技术支持和售后服务,解决客户问题。

109P0412H701数据手册

厂牌 PDF简要描述 下载
SANYO DENKI 风扇和热管理 SANYO DENKI 109P0412H701 109P0412H701数据手册

109P0412H701封装设计

查看详情并下载
Symbol
Footprint
3D Model
