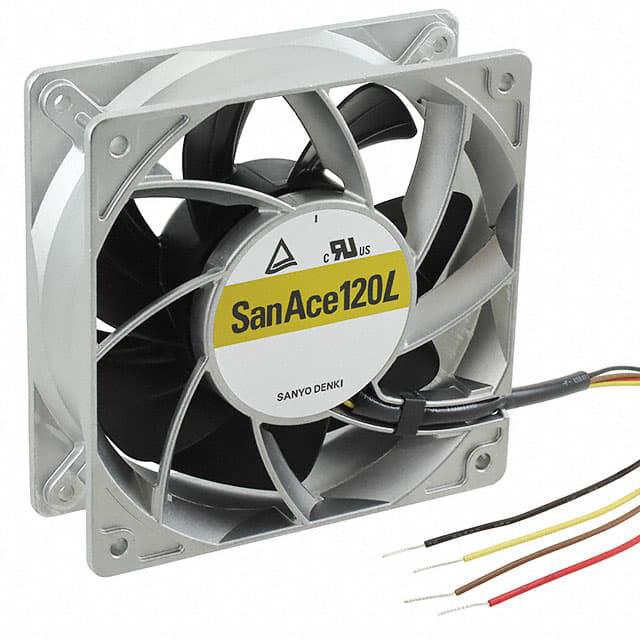

9LG1224P1G001

产品分类: 风扇和热管理
厂牌: SANYO DENKI
产品描述: 山洋电气 直流轴流风扇 San Ace 9LG, 120 x 120 x 38mm, 24 V 直流, 气流量420m³/h, 转速6550rpm
供应商型号: J-SNYD-0003716
供应商: Chip1stop
标准整包数: 1
SANYO DENKI 风扇和热管理 9LG1224P1G001

9LG1224P1G001概述

    San Ace 120L 长寿命风扇技术手册解析

    1. 产品简介


    San Ace 120L 是一款长寿命风扇,专为各种散热和通风需求设计。该风扇采用铝制框架和塑料叶片制成,具备良好的防火性能(符合UL94V-1标准)。主要功能包括高效的空气流动和静压产生,适用于计算机、服务器、数据中心、工业设备等多种应用场景。

    2. 技术参数


    - 尺寸:120mm x 120mm x 38mm(质量:420g)
    - 材料:框架为铝合金,叶片为塑料
    - 工作电压范围:8.0V 至 60V DC
    - PWM控制频率:25kHz
    - 连接线:红色正极,黑色负极,黄色传感器线,棕色控制线
    - 存储温度:-30℃ 至 +70℃(非凝结状态)

    3. 产品特点和优势


    - 长寿命:L10生存率为90%,在60℃下可连续运行,预期寿命高达180,000小时。
    - 高效率:支持PWM控制,可以根据需要调整转速和风量。
    - 多样化电压选择:支持12V、24V、48V和60V DC,满足不同应用场景的需求。
    - 安装简便:提供多种选项,如指套和树脂过滤网套件,方便安装和维护。

    4. 应用案例和使用建议


    - 应用案例:适用于高性能计算服务器、数据中心冷却系统、工控机、网络设备等场合。
    - 使用建议:
    - 在高负载情况下,可以调节PWM占空比以优化风量和静压,从而达到最佳的散热效果。
    - 确保风扇安装位置通风良好,避免堵塞进风口和出风口。
    - 定期检查和清理风扇,保持通风系统的清洁,以延长风扇寿命。

    5. 兼容性和支持


    - 兼容性:支持PWM信号控制,可与其他带有PWM接口的控制器和设备无缝对接。
    - 厂商支持:提供详尽的技术文档和支持服务,包括安装指南、使用手册和技术咨询。

    6. 常见问题与解决方案


    - 问题1:风扇无法启动
    - 解决办法:检查电源连接是否正确,确保电源电压在规定范围内。
    - 问题2:风扇运行时噪音大
    - 解决办法:检查是否有异物卡住叶片,清理叶片上的灰尘。
    - 问题3:风扇旋转方向错误
    - 解决办法:检查连接线颜色是否正确,确保正负极和控制线正确连接。

    7. 总结和推荐


    San Ace 120L 长寿命风扇凭借其高效率、长寿命和多样化电压选择,在多个应用场景中表现出色。无论是在数据中心还是工业设备中,都能提供可靠的散热解决方案。根据其技术和特点,强烈推荐给需要高效、稳定散热系统的用户。

9LG1224P1G001参数

参数
长*宽*高 119mm*38mm*38mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

9LG1224P1G001厂商介绍

SANYO DENKI(三洋电机)是一家日本的电机制造商,成立于1947年,主要生产各种电机产品。公司的产品广泛应用于家用电器、工业设备、医疗设备等领域。

SANYO DENKI的主营产品可以分为以下几类:
1. 直流电机:包括无刷直流电机、有刷直流电机等,广泛应用于家用电器、工业设备等。
2. 步进电机:用于精确控制,如打印机、扫描仪等。
3. 伺服电机:用于高精度控制,如机器人、数控机床等。
4. 风扇电机:用于散热,如电脑、服务器等。

SANYO DENKI的优势在于:
1. 技术创新:公司不断研发新技术,提高产品性能和可靠性。
2. 质量控制:严格的质量管理体系,确保产品质量。
3. 定制服务:根据客户需求,提供定制化的电机解决方案。
4. 售后服务:提供全面的技术支持和售后服务,解决客户问题。

9LG1224P1G001数据手册

厂牌 PDF简要描述 下载
SANYO DENKI 风扇和热管理 SANYO DENKI 9LG1224P1G001 9LG1224P1G001数据手册

9LG1224P1G001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 69.3 ¥ 664.0534
5+ $ 65.4 ¥ 626.6824
10+ $ 59 ¥ 565.3557
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 664.05
