9GA1224P4S001

产品分类: 风扇和热管理
厂牌: SANYO DENKI
产品描述:
供应商型号: ET-2822024
供应商: 海外现货
标准整包数: 1

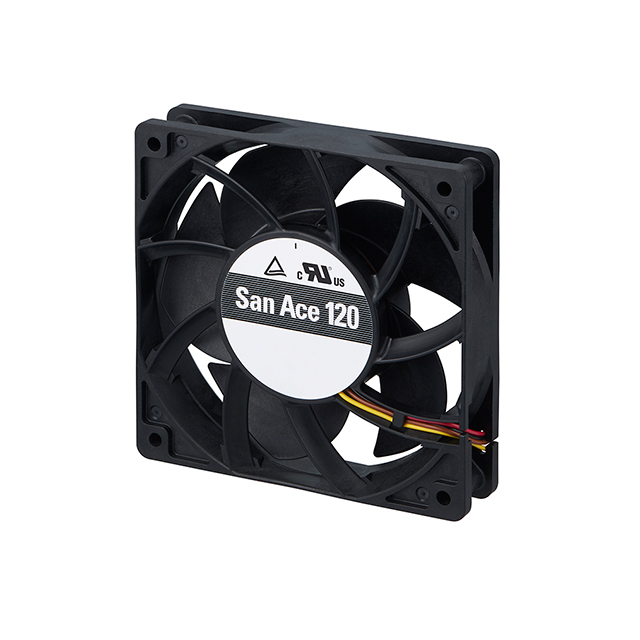

SANYO DENKI 风扇和热管理 9GA1224P4S001

9GA1224P4S001概述

    San Ace 120 9GA型低功耗风扇技术手册

    产品简介


    San Ace 120 9GA型低功耗风扇是一款专为数据中心、工业设备和其他高要求应用场景设计的直流风扇。该风扇具有出色的气流和静压特性,能够提供高效、可靠的冷却效果。其主要特点是采用PWM控制功能和脉冲传感器,能够精确控制风速,同时监测运行状态。此外,该风扇具备多种电压规格(12V、24V、48V)以适应不同设备的需求。

    技术参数


    以下是9GA系列型号的部分技术参数:
    | 型号 | 额定电压 (V) | 操作电压范围 (V) | PWM占空比 (%) | 额定电流 (A) | 输入功率 (W) | 转速 (min⁻¹) | 最大风量 (m³/min) | 最大静压 (Pa) | 最大声压级 (dB(A)) | 工作温度 (°C) | 预期寿命 (h) |
    |
    | 9GA1212P4G001 | 12 | 10.2 to 13.8 | 100 | 0.93 | 11.16 | 6400 | 3.8 | 365 | 57 | -20 to +70 | 40000/60°C (70000/40°C) |
    | 9GA1212P4S001 | 12 | 10.2 to 13.8 | 100 | 0.61 | 7.32 | 5400 | 3.2 | 260 | 54 | -20 to +70 | 40000/60°C (70000/40°C) |
    | 9GA1224P4G001 | 24 | 20.4 to 27.6 | 100 | 0.47 | 11.28 | 6400 | 3.8 | 365 | 57 | -20 to +70 | 40000/60°C (70000/40°C) |
    | 9GA1224P4S001 | 24 | 20.4 to 27.6 | 100 | 0.31 | 7.44 | 5400 | 3.2 | 260 | 54 | -20 to +70 | 40000/60°C (70000/40°C) |
    | 9GA1248P4G001 | 48 | 40.8 to 53 | 100 | 0.24 | 11.52 | 6400 | 3.8 | 365 | 57 | -20 to +70 | 40000/60°C (70000/40°C) |
    | 9GA1248P4S001 | 48 | 40.8 to 53 | 100 | 0.16 | 7.68 | 5400 | 3.2 | 260 | 54 | -20 to +70 | 40000/60°C (70000/40°C) |

    产品特点和优势


    1. PWM控制功能:通过精确调节PWM占空比实现转速控制,提高能效并减少噪音。
    2. 脉冲传感器:实时监测风扇运行状态,确保可靠性和安全性。
    3. 宽电压范围:适应不同应用场景的需求,增强产品的灵活性和可扩展性。
    4. 高可靠性:具备电机保护功能(如锁定转子烧毁保护、反极性保护),提高使用寿命。
    5. 轻量化设计:重量仅为280g,适合集成到各种紧凑设备中。

    应用案例和使用建议


    这些风扇广泛应用于服务器、通信设备、工业机械等领域。例如,在数据中心的应用中,9GA系列风扇可以通过调节PWM占空比来优化散热系统,从而降低整体能耗。使用时建议:
    - 定期检查和清洁风扇,避免灰尘积累影响散热效果。
    - 根据设备的具体需求选择合适的电压规格和PWM占空比。
    - 结合其他散热措施,如增加散热片或液冷系统,进一步提升散热效率。

    兼容性和支持


    - 本产品与其他标准电气接口的设备兼容。
    - 厂商提供详细的安装指南和技术支持,帮助客户顺利集成到现有系统中。
    - 对于高级应用,建议联系厂商获取更深入的技术咨询和支持。

    常见问题与解决方案


    1. 风扇无法启动
    - 检查供电电压是否符合额定值。
    - 确认PWM信号线连接正确且无短路现象。

    2. 风量不足
    - 调整PWM占空比至较高值。
    - 清理过滤网,确保进风口畅通无阻。
    3. 噪音较大
    - 确保风扇安装平稳,避免晃动。
    - 检查电源线是否松动或接触不良。

    总结和推荐


    综上所述,San Ace 120 9GA型低功耗风扇凭借其高效的散热性能、灵活的操作范围和出色的可靠性,非常适合用于高要求的应用场景。无论是数据中心还是工业设备,它都能提供可靠的冷却解决方案。鉴于其优异的技术指标和广泛的适用性,强烈推荐此款产品。

9GA1224P4S001参数

参数
长*宽*高 120mm*25.4mm*25.4mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

9GA1224P4S001厂商介绍

SANYO DENKI(三洋电机)是一家日本的电机制造商,成立于1947年,主要生产各种电机产品。公司的产品广泛应用于家用电器、工业设备、医疗设备等领域。

SANYO DENKI的主营产品可以分为以下几类:
1. 直流电机:包括无刷直流电机、有刷直流电机等,广泛应用于家用电器、工业设备等。
2. 步进电机:用于精确控制,如打印机、扫描仪等。
3. 伺服电机:用于高精度控制,如机器人、数控机床等。
4. 风扇电机:用于散热,如电脑、服务器等。

SANYO DENKI的优势在于:
1. 技术创新:公司不断研发新技术,提高产品性能和可靠性。
2. 质量控制:严格的质量管理体系,确保产品质量。
3. 定制服务:根据客户需求,提供定制化的电机解决方案。
4. 售后服务:提供全面的技术支持和售后服务,解决客户问题。

9GA1224P4S001数据手册

厂牌 PDF简要描述 下载
SANYO DENKI 风扇和热管理 SANYO DENKI 9GA1224P4S001 9GA1224P4S001数据手册

9GA1224P4S001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 77.196 ¥ 652.3064
10+ $ 67.5485 ¥ 570.7845
30+ $ 63.9443 ¥ 540.3294
60+ $ 61.7718 ¥ 521.9721
120+ $ 59.9788 ¥ 506.8206
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 652.3
直接购买
加入购物车
