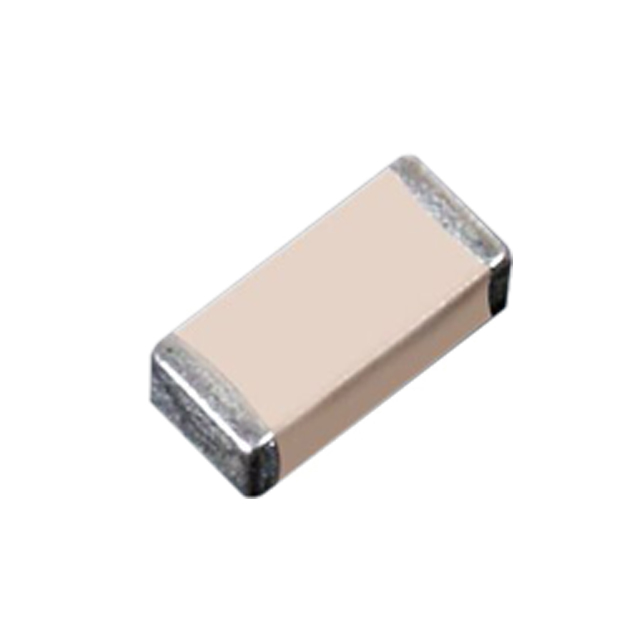

NMC0603X7R102K50TRPF

产品分类: 陶瓷电容
厂牌: NIC COMPONENTS
产品描述: 1nF ±10% X7R 50V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: NMC0603X7R102K50TRPF
供应商: 国内现货
标准整包数: 4000
NIC COMPONENTS 陶瓷电容 NMC0603X7R102K50TRPF

NMC0603X7R102K50TRPF概述

    Multilayer Ceramic Chip Capacitors NMC Series X7R

    产品简介


    多层陶瓷芯片电容器(MLCC)NMC系列X7R是一种广泛应用于多种电子设备中的高性能电容产品。它具有稳定的温度特性和优异的频率特性,能够在广泛的温度范围内保持稳定的工作状态。适用于消费电子、工业控制、通讯设备等多个领域。

    技术参数


    - 电容范围: 47pF ~ 0.82µF
    - 容差: ±5% (J), ±10% (K), ±20% (M)
    - 工作温度范围: -55°C ~ +125°C
    - 额定电压: 10Vdc, 16Vdc, 25Vdc, 35Vdc, 50Vdc(见NMC-H系列获取更高电压)
    - 介电强度: 额定电压的250%,持续1~5秒,最大电流50mA
    - 绝缘电阻: 最小10,000 MΩ或最小500 MΩ/µF,取两者较小值(+25°C)
    - 损耗因子: 最大2.5%(100Vdc, 50Vdc时),最大3.5%(25Vdc, 16Vdc时),最大5%(10Vdc时)

    产品特点和优势


    - 温度稳定性高: 高达±15%∆的最大温漂,确保电容器在不同温度下的稳定性。
    - 优良的频率特性: 能够保持低介电常数变化率,确保高频应用下的稳定性。
    - 高容量: 相比NPO电容器具有更高的电容值,适用于需要更大容量的应用场合。
    - 机械强度高: 采用镍屏障端子设计,提高了机械强度,增强了可靠性。

    应用案例和使用建议


    - 消费电子: 如手机、平板电脑等设备的电源管理和信号耦合。
    - 工业控制: 在工业自动化设备中作为稳压电路的关键元件。
    - 通信设备: 用于无线通信设备的滤波和耦合。
    使用建议:
    1. 温度敏感应用: 选择工作温度范围宽的产品,以保证在极端温度下仍能正常工作。
    2. 高精度需求: 使用低容差(±5%)的产品,提高系统精度。
    3. 高容量需求: 对于需要较大电容的应用,可考虑使用0.82µF以上的高CV系列产品。

    兼容性和支持


    NMC系列X7R电容器与主流电子设备和电路板高度兼容,可轻松集成到现有的电子系统中。NIC公司提供全面的技术支持和售后服务,确保客户能够顺利应用和维护这些电容器。

    常见问题与解决方案


    1. Q: 电容值在不同温度下会变化吗?
    - A: 会。但变化范围可控,在-55°C ~ +125°C之间最大为±15%∆。

    2. Q: 绝缘电阻不足怎么办?
    - A: 可检查电容器是否过热,若无异常则需检查连接和安装方式,必要时更换电容器。
    3. Q: 电容在高电压下的性能如何?
    - A: 电容器具有较高的介电强度,最大电压可达50Vdc。但在极端情况下,注意不要超过额定电压,避免损坏。

    总结和推荐


    NMC系列X7R多层陶瓷芯片电容器凭借其高精度、高稳定性和广泛应用范围,成为市场上备受欢迎的产品。它不仅满足了消费电子、工业控制和通信设备的需求,还通过其卓越的性能和长久的使用寿命赢得了用户的信任。综上所述,我们强烈推荐使用NMC系列X7R电容器,尤其对于对精度和稳定性要求高的应用场合。

NMC0603X7R102K50TRPF参数

参数
电容值 1nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 通用级
包装方式 卷带包装

NMC0603X7R102K50TRPF厂商介绍

NIC Components是一家全球领先的电子元件制造商,专注于为各种行业提供高质量的电容器、电阻器和其他被动元件。公司的主要产品分类包括:

1. 电容器:包括陶瓷电容器、薄膜电容器和电解电容器,广泛应用于电源、通信、汽车电子等领域。
2. 电阻器:提供固定电阻器、可变电阻器和特殊电阻器,服务于工业控制、医疗设备和消费电子市场。
3. 电感器:包括铁氧体电感器和线圈,用于滤波、振荡和能量存储等应用。

NIC Components的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,以满足不断变化的市场需求。
- 质量控制:严格的质量管理体系,确保产品性能稳定可靠。
- 定制服务:提供定制化解决方案,满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,快速响应客户需求。

NIC Components致力于为客户提供高性能、高可靠性的电子元件,助力客户产品在竞争激烈的市场中保持领先地位。

NMC0603X7R102K50TRPF数据手册

厂牌 PDF简要描述 下载
NIC COMPONENTS 陶瓷电容 NIC COMPONENTS NMC0603X7R102K50TRPF NMC0603X7R102K50TRPF数据手册

NMC0603X7R102K50TRPF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.0361
8000+ ¥ 0.0355
12000+ ¥ 0.0349
16000+ ¥ 0.0343
库存: 1364000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 144.4
