EPC9153概述

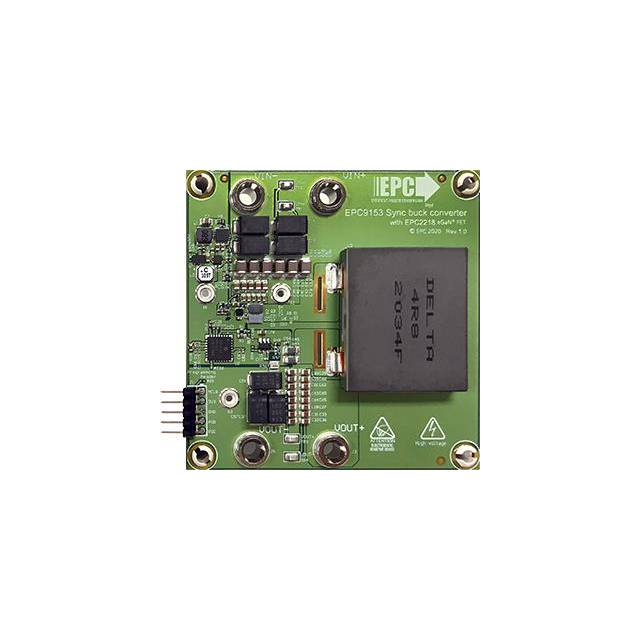

    # 高效薄型功率模块:EPC9153 同步降压转换器技术手册

    产品简介


    EPC9153 是一款高效薄型功率模块,属于同步降压转换器,具备出色的电源管理能力。它专为44-60 V输入范围设计,能够输出12-20 V电压(默认设置为20 V),最大输出电流为12.5 A,可提供高达250 W的输出功率。这款转换器集成了高效的氮化镓(GaN)场效应晶体管(EPC2218 和 EPC2038),能够在高频率下实现低损耗和高效率。适用于工业自动化、数据中心、电动汽车充电站等多种场合。

    技术参数


    输入输出
    - 输入电压范围:44 V 至 60 V
    - 输出电压:12 V 至 20 V(默认20 V)
    - 最大输出电流:12.5 A
    - 最大输出功率:250 W
    性能参数
    - 最高效率:98.2% @ 20 V/12.5 A 输出
    - 低轮廓高度:6.5 mm
    - 温度上升:小于40°C @ 20 V, 12.5 A 输出
    - 开关频率:恒定 400 kHz
    - 过流保护:150% 持续10ms;200% 持续1ms
    其他电气特性
    - 输入欠压锁定(UVLO):开启电压42 V,关闭电压40 V
    - 输出电压精度:20 V ±0.5%
    - 输出电压纹波:40 mV @ 12.5 A 输出电流
    - 输出电压瞬态响应:快速上升,无振铃

    产品特点和优势


    EPC9153 转换器具有多项显著优势:
    - 高效率:高达98.2%,适合对能耗要求高的应用场景。
    - 低轮廓设计:组件高度仅6.5 mm,非常适合空间受限的应用环境。
    - 优秀的热管理:无需强制风冷,在全负载状态下温度上升小于40°C,保证长期稳定运行。
    - 数字控制:通过数字信号控制器(DSC)实现精确且灵活的控制,支持现场编程调整。

    应用案例和使用建议


    EPC9153 广泛应用于多种场合,例如:
    - 数据中心电源:支持大功率需求和严苛的温控条件。
    - 电动汽车充电站:满足高电流输出要求,且需要紧凑设计。
    使用建议:
    - 热管理:强烈建议安装散热片或冷却系统,以确保长时间稳定运行。
    - 编程与调试:使用标准的Microchip编程接口进行在线编程和实时监控,便于调试和优化。

    兼容性和支持


    EPC9153 与市场上主流的Microchip控制器兼容,用户可以方便地利用现有的工具链进行开发和调试。EPC公司提供详尽的技术支持文档和更新服务,确保产品在使用过程中能够得到持续的优化和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机时输出电压不稳 | 检查输入电压是否在正常范围内,确认输入端接线良好。 |
    | 过载保护频繁触发 | 降低负载电流至额定值以内,检查负载电阻是否异常。 |
    | 散热不足导致温度过高 | 增加散热措施,如加装散热片或提高通风环境。 |

    总结和推荐


    EPC9153 同步降压转换器凭借其卓越的性能和可靠性,成为电源管理系统中的理想选择。它不仅提供了出色的效率和稳定性,还具备灵活的可编程性和强大的热管理能力。无论是工业自动化还是数据中心,EPC9153 都是一个值得信赖的选择。强烈推荐给对电源转换有高要求的用户。
    通过以上技术手册的提取和分析,我们可以看出EPC9153是一款面向高端市场的高效、可靠的同步降压转换器,适合于需要高性能电源管理的各类应用场合。
