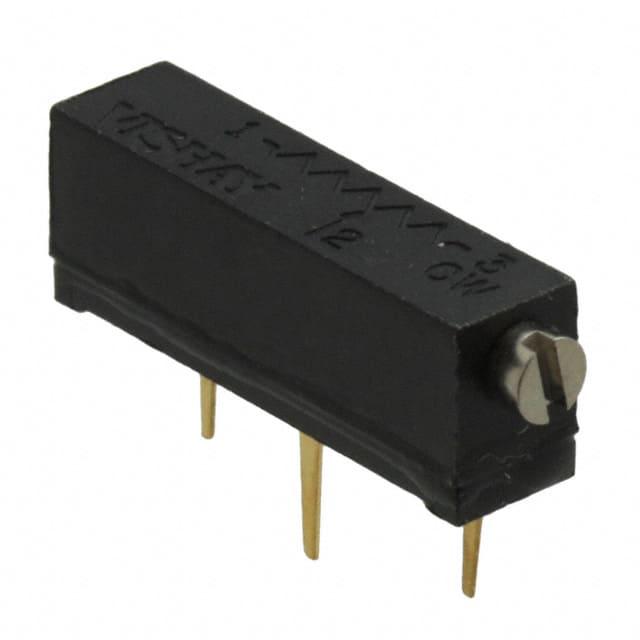

Y005610K0000J0L

产品描述: 10KΩ ±5% 750mW ±15ppm/℃ 通孔安装
供应商型号: UA-Y005610K0000J0L
供应商: 海外现货
标准整包数: 1
VISHAY PRECISION GROUP 电位器及其他可变电阻器 Y005610K0000J0L

Y005610K0000J0L概述

    Accutrim™ 1280G 和 1285G 温度补偿电阻器技术手册解析

    1. 产品简介


    Accutrim™ 1280G 和 1285G 是 Vishay Foil Resistors 公司生产的高性能温度补偿电阻器。它们采用了先进的 Bulk Metal® Foil 技术,确保了高精度和稳定性。这些电阻器广泛应用于精密仪器、航空航天、医疗设备和通信系统等领域,为用户提供稳定可靠的电阻解决方案。

    2. 技术参数


    - 温度系数(TCR):
    - 型号 1280G:±15 ppm/°C(在 -55°C 至 +125°C 范围内)
    - 型号 1285G:±5 ppm/°C(在 -55°C 至 +125°C 范围内)
    - 通过触点:±50 ppm/°C
    - 电阻范围:10 Ω 到 20 kΩ
    - 电阻容差:±10% 或 ±5%
    - 额定功率:0.75 W
    - 负载寿命稳定性:在全功率下满负荷运行 2000 小时后,最大电阻变化为 0.5%
    - 设置稳定性:典型值 0.1%,最大值 0.5%
    - 电荷释放(ESD):高达 25,000 V
    - 接触电阻:典型值 3 Ω,最大值 10 Ω
    - 频率响应:1 kΩ 到 100 MHz 时上升时间为 10 ns

    3. 产品特点和优势


    - 高精度温度补偿:Accutrim™ 系列电阻器具有非常低的温度系数,型号 1285G 的 TCR 甚至可以达到 ±5 ppm/°C,确保在极端温度条件下依然保持高精度。
    - 出色的稳定性:采用 Bulk Metal® Foil 技术,电阻器表现出卓越的负载寿命稳定性,确保长时间使用后的可靠性。
    - 准确可调:通过精密的螺丝调整机制,能够快速且准确地设定所需的电阻值,并且设定值保持不变。
    - 抗干扰性强:电荷释放(ESD)高达 25,000 V,适合对静电敏感的应用场合。

    4. 应用案例和使用建议


    - 精密仪器校准:在精密仪器中用于校准,确保测量结果的准确性。
    - 航天航空设备:由于其高精度和高稳定性,非常适合用于飞行器和卫星上的精密传感器。
    - 医疗设备:用于各种医疗设备,如心脏监护仪和体外诊断设备。
    - 通信系统:适用于电信基础设施中的高精度信号处理。
    使用建议:
    - 在极端温度环境下使用时,建议选用 TCR 较低的型号(例如 1285G),以确保更好的温度稳定性。
    - 使用时避免过度施加扭矩,以防止损坏内部结构。

    5. 兼容性和支持


    - 兼容性:这些电阻器可与多种电路板和其他电子元器件无缝集成,适用于广泛的系统和设备。
    - 技术支持:Vishay Foil Resistors 提供全面的技术支持和售后服务,如有疑问可联系技术支持团队。

    6. 常见问题与解决方案


    - 问题:如何确保电阻器在高功率条件下的稳定性?
    - 解答:使用时应遵循功率降额曲线,在高功率条件下应确保不超过规定的工作温度限制。

    - 问题:如何避免安装过程中的静电损害?
    - 解答:在安装过程中采取防静电措施,如佩戴防静电手环并确保工作台面接地。

    7. 总结和推荐


    Accutrim™ 1280G 和 1285G 作为高性能温度补偿电阻器,凭借其优异的温度稳定性、高精度和出色的负载寿命稳定性,成为精密应用的理想选择。特别是在需要极高精度和可靠性的场合,推荐使用该系列产品。建议用户根据具体应用场景选择合适的型号,并严格遵守操作指南以充分发挥其性能。

Y005610K0000J0L参数

参数
电阻值 10KΩ
精度 ±5%
额定功率 750mW
温度系数 ±15ppm/℃
额定电压 -
锥度 -
Rectangular - 0.270\" x 0.190\" Face (6.86mm x 4.83mm)
Rectangular - 0.270\" x 0.190\" Face (6.86mm x 4.83mm)
安装方式 通孔安装
零件状态 在售
包装方式 散装

Y005610K0000J0L厂商介绍

Vishay Precision Group(VPG)是一家全球领先的高性能传感器和电阻器制造商,专注于为工业、医疗、能源、交通和通信等领域提供精密测量解决方案。公司主营产品包括压力传感器、应变传感器、称重传感器、温度传感器、电阻器等。

产品分类:
1. 压力传感器:包括工业压力传感器、医疗压力传感器、汽车压力传感器等。
2. 应变传感器:包括应变片、应变桥、扭矩传感器等。
3. 称重传感器:包括称重模块、称重传感器等。
4. 温度传感器:包括热电偶、热敏电阻、温度变送器等。
5. 电阻器:包括精密电阻器、厚膜电阻器、薄膜电阻器等。

应用领域:
1. 工业自动化:如过程控制、机器人、自动化设备等。
2. 医疗设备:如呼吸机、监护仪、诊断设备等。
3. 能源管理:如智能电网、太阳能、风能等。
4. 交通运输:如汽车、轨道交通、**等。
5. 通信设备:如基站、数据中心等。

Vishay Precision Group的优势:
1. 技术创新:拥有强大的研发团队,不断推出新技术和产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务。

Y005610K0000J0L数据手册

厂牌 PDF简要描述 下载
VISHAY PRECISION GROUP 电位器及其他可变电阻器 VISHAY PRECISION GROUP Y005610K0000J0L Y005610K0000J0L数据手册

Y005610K0000J0L封装设计

查看详情并下载
Symbol
Footprint
3D Model
