首页  >  产品百科  >  ER1025-92KR

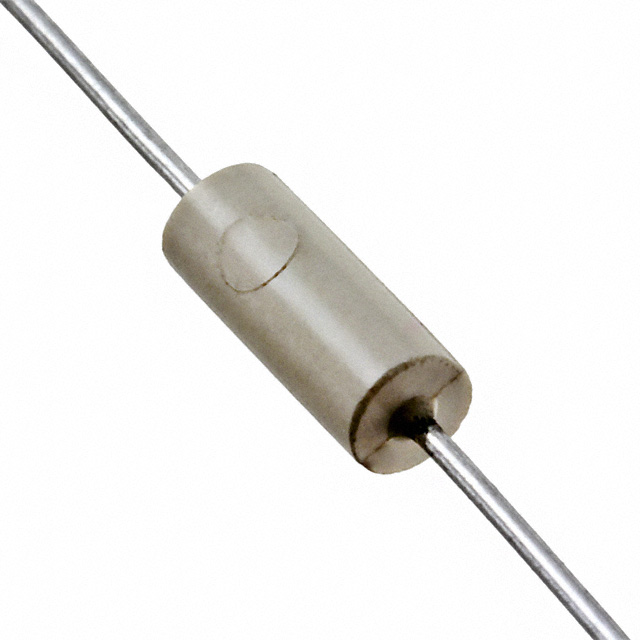

ER1025-92KR

产品分类: 插件电感
厂牌: API DELEVAN
产品描述: 790KHz 3.4MHz 28mA 30@790kHz 1mH 72Ω ±10% 通孔安装 6.35mm(长度)
供应商型号: 1134-1243-1-ND
供应商: Digi-Key
标准整包数: 1
API DELEVAN 插件电感 ER1025-92KR

ER1025-92KR概述

    Delevan ER Series MIL-PRF-39010 建立可靠性射频电感

    产品简介


    Delevan ER系列射频电感器(RF Inductors)是依据MIL-PRF-39010标准制造的高可靠性电感器。该系列产品包括多个子型号,如ER1641、ER1840、ER1537、ER1025等。这些电感器广泛应用于军事、航空航天和通信等领域,由于其高可靠性和稳定的电气性能,成为众多工程设计中的首选组件。

    技术参数


    以下是从技术手册中提取的关键技术参数和规格,以表格形式展示:
    | 参数 | ER1641 | ER1840 | ER1537 | ER1025 |

    | 感应范围(µH) | 0.10 to 0.82 | 0.91 to 12.0 | 15 to 1000 | 0.15 to 2.7 |
    | 芯材 | Phenolic | Iron | Ferrite | — |
    | 套管材料 | Iron | Iron | Ferrite | — |
    | 长度(英寸) | 0.410 ±0.020 | 0.437 ±0.010 | 0.437 ±0.010 | 0.410 ±0.020 |
    | 直径(英寸) | 0.162 ±0.010 | 0.187 ±0.010 | 0.156 ±0.010 | 0.162 ±0.010 |
    | 引脚尺寸(英寸) | — | AWG #22 TCW | AWG #22 TCW | AWG #22 TCW |
    | 引脚长度(英寸) | 1.438 ±0.188 | 1.438 ±0.188 | 1.438 ±0.188 | 1.438 ±0.188 |
    | 最大重量(克) | 0.85 | 1.0 | 1.0 | 0.95 |
    | 电流等级(最大升幅)| 15°C | 35°C | 15°C | 35°C |
    | 工作温度范围(°C)| –55 to +105 | –55 to +125 | –55 to +105 | –55 to +125 |
    | 最大功耗(W) | 0.11 | 0.385 | 0.312 | 0.21 |
    | 耦合率(最大值) | 3% | 3% | 3% | — |
    | 体色 | Black | Tan | Tan | Black |

    产品特点和优势


    Delevan ER系列射频电感器的主要优势如下:
    - 高可靠性:通过MIL-PRF-39010认证,确保在严苛环境中稳定运行。
    - 宽广的应用范围:涵盖多种感应范围,满足不同应用场景的需求。
    - 高精度:精确的公差控制确保每个产品的质量一致性。
    - 优良的电气特性:低直流电阻和高Q值,使得这些电感器在高频应用中表现出色。
    - 适应性强:适用于广泛的温度范围和工作条件。

    应用案例和使用建议


    Delevan ER系列射频电感器在以下几个领域有广泛应用:
    - 军事装备:用于武器系统、导航设备和其他需要高度可靠性的设备中。
    - 航空航天:用于飞机、卫星和其他空间设备的电子系统中。
    - 通信设备:在手机基站、雷达系统等通信设备中提供关键的滤波和阻抗匹配功能。
    使用建议:
    - 环境适应性:考虑到电感器的工作环境,确保其能够承受极端温度和湿度。
    - 电流限制:注意不要超过电感器的最大额定电流,避免过热和损坏。
    - 焊接注意事项:采用高温度焊料进行焊接,以确保内部连接可靠。

    兼容性和支持


    Delevan ER系列电感器支持多种封装方式,具体信息可参考技术手册。制造商提供全面的技术支持和服务,确保客户能够正确安装和使用这些电感器。

    常见问题与解决方案


    根据技术手册,常见问题及其解决方案如下:
    - 问题:焊接时温度过高导致电感器损坏
    - 解决方案:使用适当的焊料和正确的焊接温度,遵循制造商的焊接指南。
    - 问题:电感器无法正常工作
    - 解决方案:检查电感器是否正确安装,确认焊接点无虚焊或短路现象。
    - 问题:电流超过电感器的额定值
    - 解决方案:选择符合应用要求的电感器型号,确保其额定电流足够。

    总结和推荐


    Delevan ER系列射频电感器以其卓越的电气性能、高可靠性以及广泛的适用范围,成为电子设计中的优选组件。无论是军用还是商用,这些电感器都展现出色的表现。强烈推荐使用Delevan ER系列电感器,以确保您的项目能够在严苛环境中稳定运行。

ER1025-92KR参数

参数
自谐振频率(SRF) 3.4MHz
容差 ±10%
直流电阻(DCR) 72Ω
额定电流 28mA
Q值 30@790kHz
测试频率 790KHz
电感值 1mH
饱和电流(LSAT) -
长*宽*高 6.35mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

ER1025-92KR厂商介绍

API Delevan是一家全球领先的聚合物添加剂供应商,专注于为涂料、塑料、粘合剂和密封剂行业提供创新解决方案。公司主营产品包括:

1. 光稳定剂:用于保护聚合物材料免受紫外线和氧化损伤,延长产品寿命。
2. 抗氧化剂:防止聚合物材料因氧化作用而老化,保持其性能和外观。
3. 紫外线吸收剂:吸收紫外线,减少材料的光降解,保护颜色和性能。
4. 加工助剂:改善聚合物加工性能,提高生产效率和产品质量。

API Delevan的产品广泛应用于汽车、建筑、电子、包装等多个领域,帮助客户提高产品性能,降低成本,实现可持续发展。

API Delevan的优势在于:

- 技术创新:持续投入研发,提供高性能、环保的添加剂解决方案。
- 全球网络:拥有遍布全球的生产和销售网络,快速响应客户需求。
- 定制服务:根据客户特定需求提供定制化产品和解决方案。
- 行业经验:多年服务于聚合物行业的丰富经验,深入了解市场和客户需求。

ER1025-92KR数据手册

厂牌 PDF简要描述 下载
API DELEVAN 插件电感 API DELEVAN ER1025-92KR ER1025-92KR数据手册

ER1025-92KR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.0104 ¥ 219.7879
10+ $ 21.3907 ¥ 180.7516
50+ $ 18.6672 ¥ 157.7376
100+ $ 17.6064 ¥ 148.7738
库存: 182
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 219.78
