首页  >  产品百科  >  ER1025-60KR

ER1025-60KR

产品分类: 插件电感
厂牌: API DELEVAN
产品描述: 2.5MHz 20MHz 110mA 45@2.5MHz 47μH 4.5Ω ±10% 通孔安装 6.35mm(长度)
供应商型号: TS-ER1025-60KR
供应商: 海外现货
标准整包数: 25

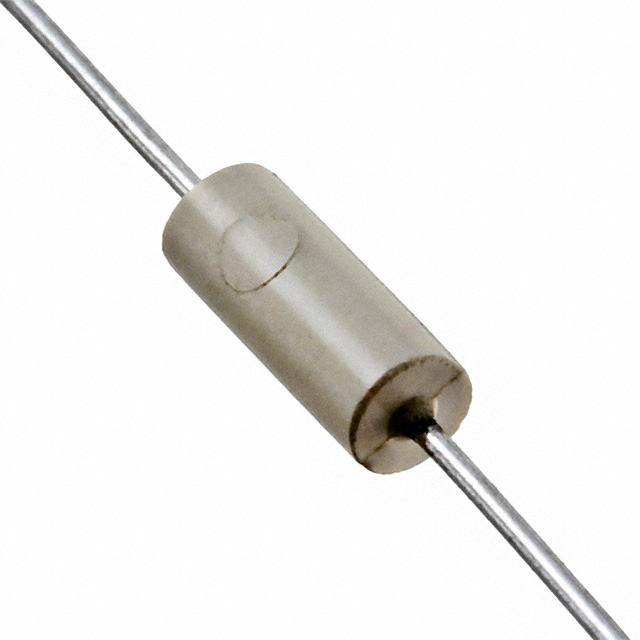

API DELEVAN 插件电感 ER1025-60KR

ER1025-60KR概述

    Delevan ER Series MIL-PRF-39010 Inductors

    产品简介


    Delevan的ER系列MIL-PRF-39010引线型射频(RF)电感器是一种高度可靠的电感器,专为军事应用设计。这些电感器采用符合MIL-PRF-39010标准的制造工艺,具有高精度和卓越的电气性能。它们主要应用于通信系统、雷达设备、导航仪器以及其他需要高性能射频组件的领域。

    技术参数


    以下是ER系列MIL-PRF-39010电感器的主要技术规格和性能参数:
    | 参数 | 描述 |

    | 感应范围(μH) | 0.10至0.82,0.91至12.0,15至1000,0.15至2.7,3.0至27.0,0.15至4.7,5.1至240.0,0.10至1.00,1.1至27.0,30至1000 |
    | 核心材料 | 酚醛树脂,铁,费特芯 |
    | 套筒材料 | 铁,费特芯 |
    | 长度(英寸) | 0.410 ± 0.020,0.437 ± 0.010,0.375 ± 0.010,0.250 ± 0.010 |
    | 直径(英寸) | 0.162 ± 0.010,0.187 ± 0.010,0.156 ± 0.010,0.095 ± 0.010 |
    | 引脚尺寸(英寸) | 0.025 ± 0.002,0.020 ± 0.0015 |
    | 引脚长度(英寸) | 1.438 ± 0.188 |
    | 最大重量(克) | 0.85,1.0,0.95,0.9,0.3,0.3 |
    | 在90℃时的最大电流额定值 | 15°C,35°C,15°C,35°C,15°C,35°C,15°C,35°C,15°C,15°C |
    | 工作温度范围(℃) | -55至+105,-55至+125 |
    | 在90℃时的最大功耗(瓦) | 0.11,0.11,0.11,0.385,0.385,0.312,0.134,0.21,0.09,0.073 |
    | 耦合度 | 最大3% |

    产品特点和优势


    1. 高可靠性:ER系列MIL-PRF-39010电感器符合MIL-PRF-39010标准,保证了产品的可靠性和耐用性。
    2. 广泛的感应范围:涵盖了从微亨到数百亨的广泛范围,满足各种应用需求。
    3. 多种核心材料:提供酚醛树脂、铁和费特芯三种核心材料选项,适应不同的电气要求。
    4. 军用认证:通过了严格的军用认证,适用于各种军事及高端应用。
    5. 环境适应性强:能够在极端温度条件下工作,适应各种恶劣环境。

    应用案例和使用建议


    应用案例:
    - 用于雷达系统中的滤波器和振荡器。
    - 在卫星通信系统中作为调谐电路的一部分。
    - 在航空电子设备中用于信号处理。
    使用建议:
    - 在选择具体型号时,根据实际应用中的感应范围和电气需求进行选择。
    - 确保安装环境满足规定的温度和湿度条件。
    - 在高频应用中,尽量减少引线的长度以降低寄生效应。

    兼容性和支持


    ER系列MIL-PRF-39010电感器与大多数现有的射频和军事电子设备兼容。Delevan公司提供全面的技术支持和售后服务,确保用户在使用过程中获得及时的帮助。

    常见问题与解决方案


    问题1:如何确定正确的感应范围?
    - 解决方案:根据具体的应用要求,查阅产品手册中的感应范围表格,选择最适合的型号。
    问题2:在高温环境下使用时需要注意什么?
    - 解决方案:确保电感器在规定的最高工作温度范围内使用,并且考虑散热措施以避免过热损坏。
    问题3:如何正确焊接引脚?
    - 解决方案:使用指定的焊锡丝和合适的焊接温度,避免过热导致损坏。

    总结和推荐


    ER系列MIL-PRF-39010电感器凭借其高可靠性、广泛的感应范围和军用认证,在军事和高端工业应用中表现出色。我们强烈推荐此系列产品用于对质量要求极高的项目中。无论是在极端环境中还是在高精度的测量设备中,ER系列电感器都能提供卓越的性能和稳定性。

ER1025-60KR参数

参数
Q值 45@2.5MHz
测试频率 2.5MHz
电感值 47μH
饱和电流(LSAT) -
自谐振频率(SRF) 20MHz
容差 ±10%
直流电阻(DCR) 4.5Ω
额定电流 110mA
长*宽*高 6.35mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

ER1025-60KR厂商介绍

API Delevan是一家全球领先的聚合物添加剂供应商,专注于为涂料、塑料、粘合剂和密封剂行业提供创新解决方案。公司主营产品包括:

1. 光稳定剂:用于保护聚合物材料免受紫外线和氧化损伤,延长产品寿命。
2. 抗氧化剂:防止聚合物材料因氧化作用而老化,保持其性能和外观。
3. 紫外线吸收剂:吸收紫外线,减少材料的光降解,保护颜色和性能。
4. 加工助剂:改善聚合物加工性能,提高生产效率和产品质量。

API Delevan的产品广泛应用于汽车、建筑、电子、包装等多个领域,帮助客户提高产品性能,降低成本,实现可持续发展。

API Delevan的优势在于:

- 技术创新:持续投入研发,提供高性能、环保的添加剂解决方案。
- 全球网络:拥有遍布全球的生产和销售网络,快速响应客户需求。
- 定制服务:根据客户特定需求提供定制化产品和解决方案。
- 行业经验:多年服务于聚合物行业的丰富经验,深入了解市场和客户需求。

ER1025-60KR数据手册

厂牌 PDF简要描述 下载
API DELEVAN 插件电感 API DELEVAN ER1025-60KR ER1025-60KR数据手册

ER1025-60KR封装设计

查看详情并下载
Symbol
Footprint
3D Model
