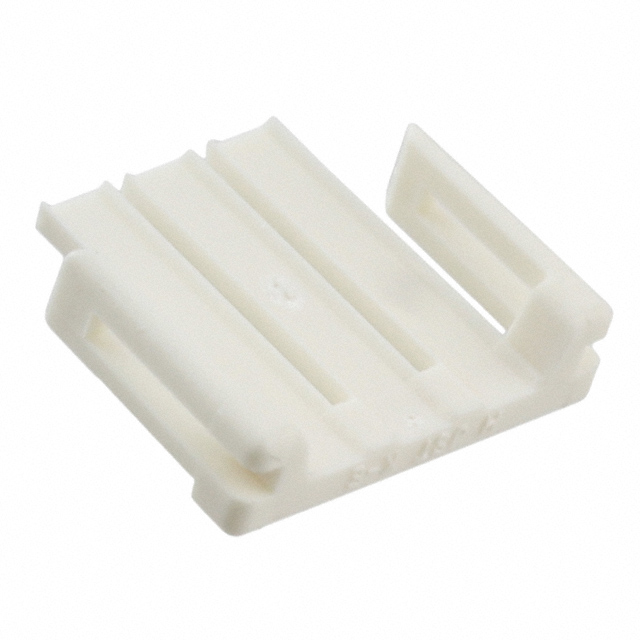

XMAS-03V-S

产品分类: 矩形连接器 - 配件
厂牌: JST
产品描述: 3pin Retainer XMA Series 固定安装
供应商型号: XMAS-03V-S
供应商: 云汉优选
标准整包数: 1000
JST 矩形连接器 - 配件 XMAS-03V-S

XMAS-03V-S概述

    XMA连接器技术手册解析

    1. 产品简介


    XMA连接器是一款2.5mm间距的可分离式压接型线对线连接器,适用于各种电子设备的电路连接。该系列连接器主要包含2至6路通道的选择,支持2到5路电路的插头和插座设计,能够有效预防错误配对。此外,该连接器具有独特的侧锁机构设计,提供良好的抗振动性能,特别适合在工业和汽车电子等领域中应用。

    2. 技术参数


    - 电流额定值: 3A(AC/DC),适用于22号电线。
    - 电压额定值: 250V(AC/DC)。
    - 温度范围: -25°C至+85°C,包括电流通过时的温度上升。
    - 接触电阻: 初始值≤10mΩ;环境测试后≤20mΩ。
    - 绝缘电阻: ≥500MΩ。
    - 耐压: 1,500V AC/min。
    - 适用导线: AWG#26至#22(0.13mm²至0.33mm²)。
    - 材料: 玻璃填充聚对苯二甲酸丁二醇酯(PBT),UL94V-0阻燃等级。
    - 兼容标准: 认证E 60389和LR20812。

    3. 产品特点和优势


    - 锁定结构: 采用惯性锁设计,具有可靠的侧锁机制,确保在使用过程中的稳固连接。
    - 控制键组合: 针对2至5路电路的设计,提供了三种不同的控制键组合,可以避免错误配对。
    - 手指友好设计: 简单易用,适合不同场景的应用。
    - 符合环保要求: 符合RoHS指令。

    4. 应用案例和使用建议


    XMA连接器被广泛应用于工业自动化、汽车电子、智能家居和通信设备等领域。例如,在电动汽车充电系统中,它可以用于电池组与控制器之间的连接,提供安全可靠的电能传输。
    对于设计者而言,建议在选择XMA连接器时考虑其工作环境的温度范围,确保满足实际需求。同时,正确的压接工具和方法是保证连接器性能的关键。

    5. 兼容性和支持


    XMA连接器型号多样,涵盖了2到6路电路的不同组合,满足不同应用场景的需求。对于6路电路的固定器,它还与XM和XA系列的固定器互换使用,提高了系统的灵活性和兼容性。JST公司为用户提供详尽的技术支持,包括安装指南和常见问题解答等文档,以帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - Q: 接触电阻过高如何处理?
    - A: 检查压接是否正确完成,必要时重新进行压接。确认电线直径符合规格,避免使用不符合规格的电线。

    - Q: 连接器无法正常锁紧怎么办?
    - A: 检查是否有异物阻碍锁定机构。检查锁定机构是否正确安装,必要时请咨询制造商技术支持。

    7. 总结和推荐


    XMA连接器凭借其卓越的电气性能、可靠的安全锁定结构及广泛的应用范围,在工业自动化、汽车电子和消费电子产品中表现出色。无论是从产品质量还是使用寿命方面来看,都值得推荐给相关行业内的用户选用。如果您正在寻找一款高效、稳定且易于维护的线对线连接解决方案,XMA连接器无疑是一个理想的选择。

XMAS-03V-S参数

参数
配套使用/相关产品 XMA Series
针脚数 3pin
配件类型 Retainer
安装方式 固定安装
零件状态 在售
包装方式 散装

XMAS-03V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XMAS-03V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 配件 JST XMAS-03V-S XMAS-03V-S数据手册

XMAS-03V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
