VTR-02

厂牌: JST
产品描述: JST 连接器外壳, 2路, 11.88mm节距, 1行
供应商型号: 18E8-VTR-02
供应商: 云汉优选
标准整包数: 1

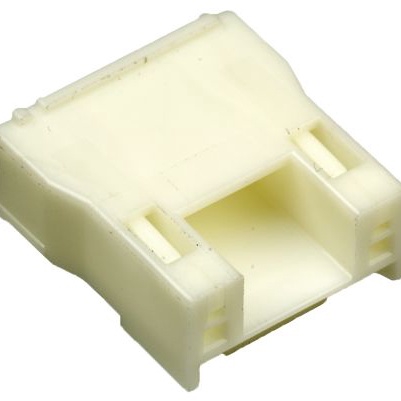

JST 矩形连接器 - 针座 - 插座/母插口 VTR-02

VTR-02概述

    # VT Connector 技术手册

    产品简介


    VT Connector 是一款11.88毫米间距的可分离式压接型连接器,适用于乙烯基绝缘扁平电缆的连接。它具有PC板锁定装置、误插防护结构和臂锁机制等特征,特别适用于带有耳孔的加强型PC板。这款连接器具备12A的电流承载能力,符合RoHS2标准。

    技术参数


    - 电流等级:12A AC/DC(AWG #16)
    - 电压等级:250V AC/DC
    - 温度范围:-25°C 至 +85°C(含电气电流的应用温度上升)
    - 接触电阻:初始值/最大10mΩ;环境测试后/最大20mΩ
    - 绝缘电阻:最小1,000MΩ
    - 耐压:1,500VAC/分钟
    - 适用导线:AWG #20 至 #16
    - 适用PC板厚度:1.6mm

    产品特点和优势


    VT Connector 的主要特点包括:
    - 可连接乙烯基绝缘扁平电缆:适用范围广,可用于多种电缆连接。
    - PC板锁定装置:确保连接稳定可靠,防止意外断开。
    - 误插防护构造:有效避免错误安装,提高使用安全性。
    - 增强的PC板适用性:适用于带耳孔的加固型PC板,增加稳定性。
    这些特点使得VT Connector 在工业控制、通讯设备和自动化设备等领域有着广泛的应用前景。

    应用案例和使用建议


    应用案例
    VT Connector 可以应用于工业控制系统中,例如机器人的信号传输、工厂自动化设备的数据通信等场景。此外,它也适用于通讯设备、智能家电等领域,确保电路的安全可靠连接。
    使用建议
    在使用VT Connector时,建议先阅读厂商提供的终端和连接器处理注意事项,确保正确安装。根据不同的应用需求,选择合适的连接器型号和材料,以满足不同的电气和机械要求。如需使用自动压接机进行批量生产,建议联系厂商获取专用工具。

    兼容性和支持


    VT Connector 已通过E60389认证并获得LR20812认证,符合R50068570标准。它适用于多种PC板布局,可提供侧面和顶部进入两种类型。在使用过程中,如需更多技术支持,可直接联系JST公司。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题:连接器无法正常插入。
    解决方案:检查连接器是否按照正确的方向插入,确认是否安装了误插防护结构。
    2. 问题:连接器温度过高。
    解决方案:检查所选电线规格是否合适,必要时更换更高载流能力的电线。
    3. 问题:连接不稳定。
    解决方案:确保PC板锁定装置已经正确安装并牢固固定。

    总结和推荐


    VT Connector 在设计上注重可靠性和耐用性,适用于多种复杂的应用环境。其具备优秀的电气和机械性能,能够满足不同行业的需求。对于需要高可靠性的应用场景,VT Connector是理想的选择。我们强烈推荐使用VT Connector来提升您的项目质量和效率。

VTR-02参数

参数
间距-配接 -
触头镀层 - 配接 -
防护等级 -
排数 1
针脚数 -
颜色 -
额定电流 12A
类型 RECTANGULAR POWER CONNECTOR
触头镀层厚度 - 配接 -
长*宽*高 17.68mm*10.3mm*18.4mm
安装方式 导线安装
零件状态 在售
包装方式 袋装

VTR-02厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

VTR-02数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 插座/母插口 JST VTR-02 VTR-02数据手册

VTR-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
