首页  >  产品百科  >  HILS-03V

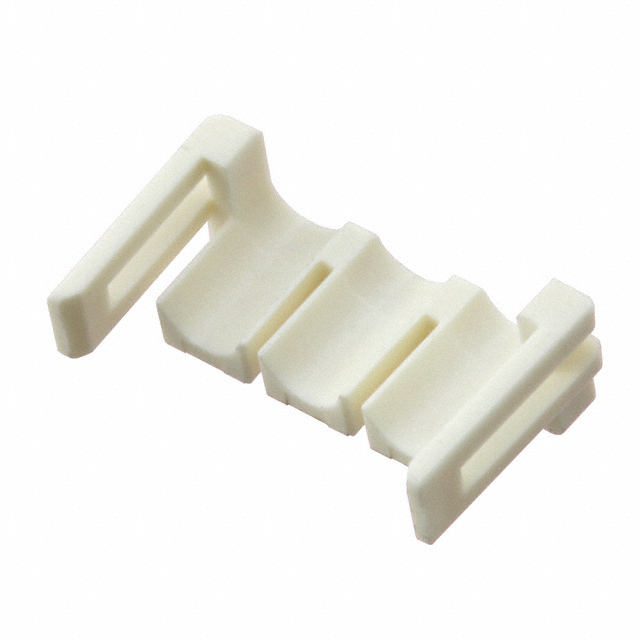

HILS-03V

产品分类: 矩形连接器 - 配件
厂牌: JST
产品描述: 3pin Retainer HIL Series Housings 固定安装
供应商型号: JY-HILS-03V
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 配件 HILS-03V

HILS-03V概述

    HIL Connector 技术手册综述

    1. 产品简介


    HIL 连接器是一款适用于电线到电线连接的高性能连接器。它采用 3.3 毫米间距设计,并具有抗不完全配对的机制,确保可靠的电气连接。该连接器主要用于工业控制、自动化设备、通信设备及其它需要高可靠性的电子设备中。

    2. 技术参数


    HIL 连接器的主要技术参数如下:
    - 电流等级:5A AC/DC(两电路使用 AWG #18 导线)
    - 电压等级:300V AC/DC
    - 温度范围:-25°C 至 +85°C(含电流通后温度上升)
    - 接触电阻:初始值 ≤10mΩ;环境测试后 ≤20mΩ
    - 绝缘电阻:最小 1,000MΩ
    - 耐压强度:1,500V AC/分钟
    - 适用导线:导体尺寸为 AWG #24 至 #20(类型 01)或 AWG #22 至 #18(类型 21)
    - 绝缘外径:01 类型 1.3 至 2.5mm,21 类型 1.5 至 2.7mm(使用夹具时为 1.5 至 2.5mm)

    3. 产品特点和优势


    HIL 连接器具有以下显著特点:
    - 惯性锁机制:防止不完全配对,提高可靠性。
    - 盒形触点:防止外部力的影响,保持稳定连接。
    - 极化键:防止错误配对,确保正确安装。
    这些特点使其在高可靠性和严苛环境下的应用中表现出色,适用于各种复杂环境中的电子设备。

    4. 应用案例和使用建议


    HIL 连接器广泛应用于工业控制系统、自动化设备等领域。在使用过程中,需要注意导线尺寸的选择以确保最佳性能。例如,当使用 AWG #18 导线时,电流等级可达到 5A。对于高电流应用场合,应选择适当数量的电路以满足需求。
    建议:
    - 在使用前详细检查所有连接器和电缆的状态,确保无损坏。
    - 根据实际电流需求选择适当的导线规格,避免过载。
    - 在安装时严格按照制造商指南进行操作,以确保正确的极性配置。

    5. 兼容性和支持


    HIL 连接器符合 RoHS 规范,适合环保要求较高的应用场合。此外,JST 提供了详细的安装指南和技术支持,用户可通过官网或直接联系厂家获取更多信息和支持。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题 1:连接器未完全配对。
    解决方案:确保使用正确的惯性锁机制,并遵循安装指南。

    - 问题 2:电流超过额定值。
    解决方案:检查导线规格是否符合要求,并考虑增加电路数量以分散电流。
    - 问题 3:连接不稳定。
    解决方案:检查所有连接部分是否紧固,并重新确认极化键的位置。

    7. 总结和推荐


    HIL 连接器以其高可靠性、稳定的性能和多样化的设计特点,在众多应用场合中表现卓越。推荐在高可靠性和严苛环境下的工业设备中优先选用 HIL 连接器。通过遵守安装指南并遵循使用建议,可以最大化其性能和寿命。

HILS-03V参数

参数
配件类型 Retainer
配套使用/相关产品 HIL Series Housings
针脚数 3pin
安装方式 固定安装
零件状态 在售
包装方式 散装

HILS-03V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

HILS-03V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 配件 JST HILS-03V HILS-03V数据手册

HILS-03V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.1824
1000+ ¥ 0.1602
库存: 83065
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.18
直接购买
加入购物车
