首页  >  产品百科  >  HILS-04V

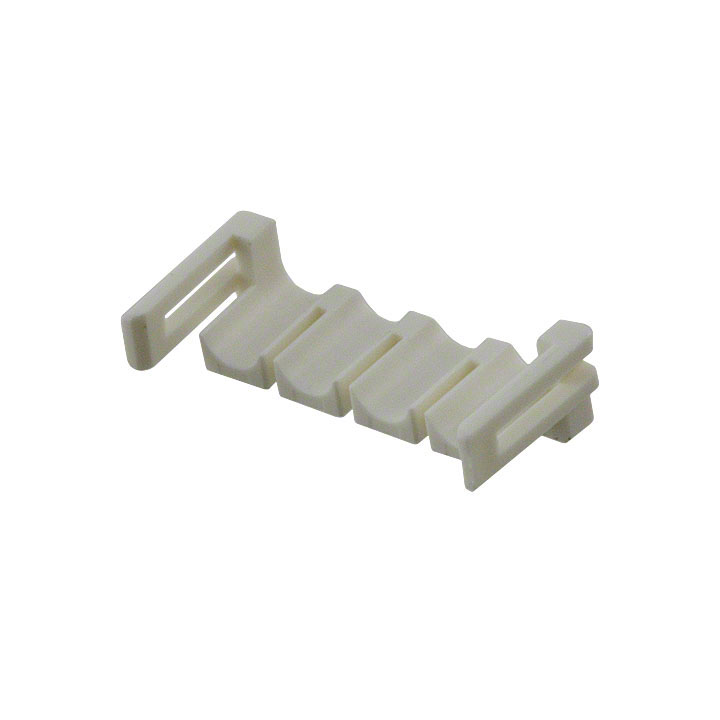

HILS-04V

产品分类: 矩形连接器 - 配件
厂牌: JST
产品描述: 4pin Retainer HIL Series Housings 固定安装
供应商型号: HILS-04V
供应商: 云汉优选
标准整包数: 1000
JST 矩形连接器 - 配件 HILS-04V

HILS-04V概述

    HIL CONNECTOR 技术手册

    产品简介


    HIL CONNECTOR 是一款3.3mm间距的接线式连接器,采用压接工艺。它具有两个电路(AWG #18)的电流额定值为5A(AC/DC),电压额定值为300V(AC/DC)。这种连接器主要用于电子设备中信号传输和电源分配,适用于工业自动化、电信设备和消费电子产品等多种应用场景。

    技术参数


    - 电流额定值: 5A AC, DC (2个电路,AWG #18)
    - 电压额定值: 300V AC, DC
    - 温度范围: -25˚C 至 +85˚C(包括通电时的温升)
    - 接触电阻: 初始值最大10mΩ;环境测试后最大20mΩ
    - 绝缘电阻: 最小1,000MΩ
    - 耐压: 1,500V AC/分钟
    - 适用导线:
    - 导体尺寸:01型 AWG #24至#20 / 21型 AWG #22至#18
    - 绝缘外径:01型 1.3至2.5mm / 21型 1.5至2.7mm(使用夹持器时为1.5至2.5mm)

    产品特点和优势


    HIL CONNECTOR 具备以下特点和优势:
    - 惯性锁机制: 防止不完全匹配,确保稳定连接。
    - 盒形触点: 防止外部力的影响,保持接触可靠性。
    - 极化键: 避免错误的连接方式,提高装配准确性。
    - 符合RoHS标准:环保无害。

    应用案例和使用建议


    HIL CONNECTOR 广泛应用于各种电子设备中,例如工业控制系统、通信设备、汽车电子等。具体应用场景如下:
    - 工业自动化: 用于机器之间的信号传输,保证系统的高效运行。
    - 电信设备: 在基站和交换机中用于信号传输,提供高可靠性。
    - 消费电子产品: 在智能手机和平板电脑中用于电池连接和其他内部组件的连接。
    使用建议:
    1. 确保选用的导线尺寸与连接器相匹配,以避免接触不良。
    2. 在高电流环境下使用时,注意散热问题,以防止过热。
    3. 定期检查连接器的状态,确保连接稳固。

    兼容性和支持


    HIL CONNECTOR 可以与其他同类连接器配合使用,实现多种连接组合。JST公司提供详细的技术支持和服务,确保用户能够顺利安装和使用这些连接器。用户可以在“终端和连接器使用说明”中找到更多详细的指导信息。

    常见问题与解决方案


    1. 问题: 连接器接触不良。
    - 解决方案: 检查导线是否正确插入,确认连接器的极化键位置是否正确。
    2. 问题: 连接器损坏。
    - 解决方案: 更换新的连接器,确保装配正确。
    3. 问题: 接触电阻过高。
    - 解决方案: 清洁连接器插针和插座,确保接触面干净无尘。

    总结和推荐


    HIL CONNECTOR 是一款高性能、可靠且易于使用的连接器,适用于多种应用场景。它的惯性锁机制和极化键设计使其具备较高的安全性,适用于要求严格的工业环境。总体来说,我们强烈推荐HIL CONNECTOR 作为电子设备连接的理想选择。

HILS-04V参数

参数
针脚数 4pin
配件类型 Retainer
配套使用/相关产品 HIL Series Housings
安装方式 固定安装
零件状态 在售
包装方式 散装

HILS-04V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

HILS-04V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 配件 JST HILS-04V HILS-04V数据手册

HILS-04V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.1862
2000+ ¥ 0.1846
库存: 150000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 186.2
直接购买
加入购物车
