09JQ-BT

厂牌: JST
产品描述: Friction Lock,Receptacle 2.5mm 1 9pin 3A 锡 通孔安装 25mm(长度)*6mm(高度)
供应商型号: 09JQ-BT
供应商: 国内现货
标准整包数: 200

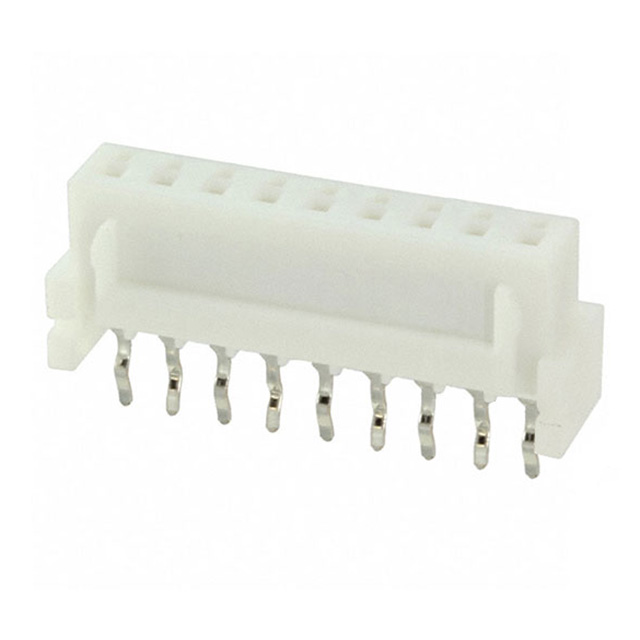

JST 矩形连接器 - 针座 - 插座/母插口 09JQ-BT

09JQ-BT概述

    JQ Connector 技术手册

    1. 产品简介


    JQ连接器是一种2.5mm间距的板对板连接器,广泛应用于各种电子设备和电路板之间。它具有高接触压力和盒状护罩的特点,能够提供可靠稳定的连接。此外,该连接器支持垂直、水平及平行安装,具有极高的互换性。

    2. 技术参数


    - 电流额定值: 交流/直流 3A
    - 电压额定值: 交流/直流 250V
    - 温度范围: -25°C 至 +85°C(包括电气电流导致的温升)
    - 接触电阻:
    - 初始值:≤10mΩ
    - 环境测试后:≤20mΩ
    - 绝缘电阻: ≥1,000MΩ
    - 耐压值: 交流1,000V/分钟
    - 适用PC板厚度: 1.6mm
    - 认证标准:
    - 认证E60389
    - 认证LR20812
    - R50088587

    3. 产品特点和优势


    - 高接触压力: 使连接更稳定可靠。
    - 盒状护罩: 提供额外的保护,防止外部因素干扰。
    - 安全锁定机制: 在印刷电路板上实现稳固的固定。
    - 多种安装方式: 支持垂直、水平和并行安装,适应不同的安装需求。
    - 互换性: 适用于广泛的电子设备和系统,方便组装和维护。

    4. 应用案例和使用建议


    JQ连接器广泛用于消费电子产品、工业控制设备、通信设备等领域。例如,在某些通信设备中,它可以作为信号传输的桥梁,确保数据传输的稳定性和可靠性。
    使用建议:
    - 安装时注意不同型号连接器的间距要求,以避免短路。
    - 在高湿度环境下使用时,需要采取额外的防护措施,如加装密封圈,防止水汽侵蚀。
    - 在高温环境下使用时,需特别注意接头周围的散热问题,保证设备的正常运行。

    5. 兼容性和支持


    JQ连接器具有良好的兼容性,可以与其他标准的2.5mm间距连接器兼容。厂家提供了详尽的技术支持,如有任何疑问可随时联系JST官方获取帮助。

    6. 常见问题与解决方案


    - 问题: 连接器接触不良
    - 解决方案: 检查接触面是否有氧化层或其他杂质,清理干净后再重新连接。
    - 问题: 连接器无法锁定
    - 解决方案: 检查锁定机构是否有损坏,确保正确安装。
    - 问题: 接触电阻过大
    - 解决方案: 更换磷青铜镀锡触点,检查是否存在虚焊等问题。

    7. 总结和推荐


    综上所述,JQ连接器以其高可靠性、广泛的适用性和良好的兼容性在市场上表现出色。它适用于各类电子设备和系统的连接需求,是当前市场上较为推荐的产品之一。如果您的项目需要一个高可靠的板对板连接解决方案,JQ连接器是一个不错的选择。

09JQ-BT参数

参数
额定电流 3A
防护等级 -
针脚数 9pin
颜色 -
间距-配接 2.5mm
触头镀层 - 配接
类型 Friction Lock,Receptacle
排数 1
触头镀层厚度 - 配接 -
长*宽*高 25mm(长度)*6mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

09JQ-BT厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

09JQ-BT数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 插座/母插口 JST 09JQ-BT 09JQ-BT数据手册

09JQ-BT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 2.013
库存: 4580
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 402.6
