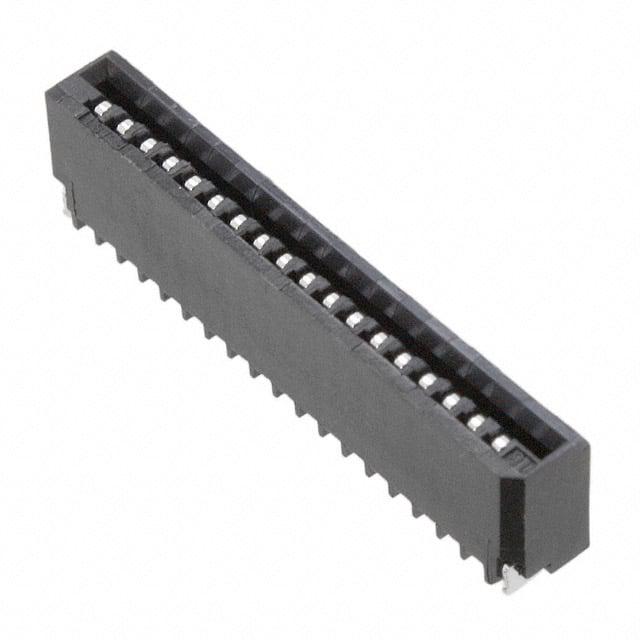

18FMN-BMT-A-TF (LF)(SN)

产品分类: FFC/FPC连接器
厂牌: JST
产品描述: 焊盘 1mm 18pin 黑色 5.1mm FFC 500mA 锡 底部 贴片安装 20mm(长度)*3.7mm(高度)
供应商型号:
供应商:
标准整包数: 0
JST FFC/FPC连接器 18FMN-BMT-A-TF (LF)(SN)

18FMN-BMT-A-TF (LF)(SN)概述

    FMN连接器技术手册

    1. 产品简介


    FMN连接器是一种专为柔性扁平电缆(FFC)设计的1.0毫米间距连接器。这种连接器广泛应用于消费电子、汽车电子及工业自动化等领域。其独特的紧凑设计、低插入力及通过自动贴装机器的高效率安装,使其成为许多应用的理想选择。

    2. 技术参数


    - 电流等级:0.5 A DC
    - 电压等级:50 V DC
    - 温度范围:-25˚C 至 +85˚C(包括电气通电引起的温升)
    - 接触电阻:初始值 ≤ 30 mΩ,环境测试后 ≤ 50 mΩ
    - 绝缘电阻:≥ 500 MΩ
    - 耐压:500 VAC/分钟
    - 适用FFC:导体间距 1.0 mm,导体宽度 0.7 mm,配对部分厚度 0.3 ± 0.05 mm
    - 适用PCB厚度:1.6 mm

    3. 产品特点和优势


    - 紧凑型设计:适合空间受限的应用场合。
    - 低插入力:便于组装和拆卸,减少操作难度。
    - 多种类型:提供通过孔和表面贴装两种类型,适应不同应用场景。
    - 自动贴装:采用卷带式封装,方便批量生产时自动贴装。

    4. 应用案例和使用建议


    FMN连接器适用于各种柔性电路板之间的连接,例如LCD显示器与主板之间的连接。对于需要频繁插拔的接口,建议定期检查接触点的磨损情况,并及时更换以确保良好的电气连接。

    5. 兼容性和支持


    FMN连接器与其他电子元器件和设备具有良好的兼容性,符合RoHS标准。如有任何疑问或技术支持需求,请联系JST官方获取详细信息。

    6. 常见问题与解决方案


    - 问题:连接器出现接触不良现象。
    - 解决方案:检查并清洁接触点,确认导体间距与连接器规格一致。
    - 问题:连接器在高温环境中工作不稳定。
    - 解决方案:确保工作环境温度不超过产品规定的最大值,并考虑增加散热措施。

    7. 总结和推荐


    综上所述,FMN连接器凭借其紧凑设计、低插入力和高兼容性,在多个领域展现出强大的性能和广泛应用潜力。建议在需要高可靠性连接和节省空间的设计中优先考虑使用这款连接器。对于那些对连接器稳定性和使用寿命要求较高的应用场景,FMN连接器无疑是一个理想的选择。

18FMN-BMT-A-TF (LF)(SN)参数

参数
间距 1mm
针脚数 18pin
外壳颜色 黑色
触头镀层
额定电流 500mA
板上高度 5.1mm
扁平柔性类型 FFC
端接 焊盘
连接器/触头类型 底部
长*宽*高 20mm(长度)*3.7mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

18FMN-BMT-A-TF (LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

18FMN-BMT-A-TF (LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST FFC/FPC连接器 JST 18FMN-BMT-A-TF (LF)(SN) 18FMN-BMT-A-TF (LF)(SN)数据手册

18FMN-BMT-A-TF (LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
