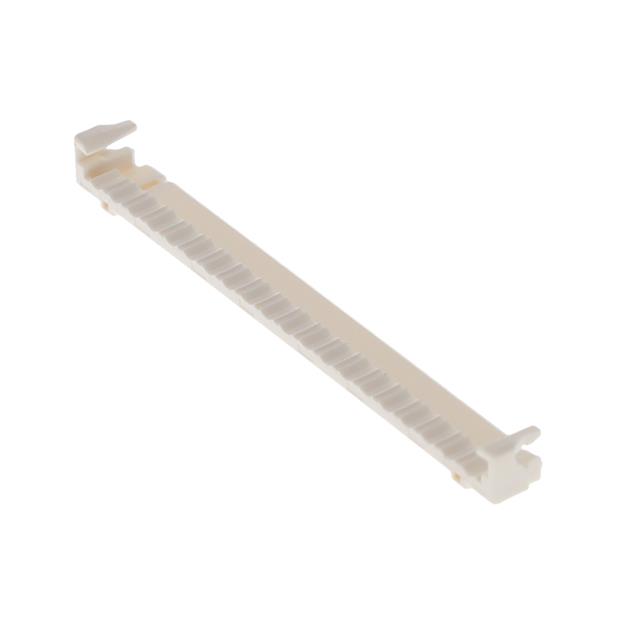

XAFS-20V-S

产品分类: 矩形连接器 - 配件
厂牌: JST
产品描述: 20pin Retainer XAF Series 固定安装
供应商型号: Q-XAFS-20V-S
供应商: 期货订购
标准整包数: 500
JST 矩形连接器 - 配件 XAFS-20V-S

XAFS-20V-S概述

    XAF Connector 技术手册解析

    1. 产品简介


    XAF 连接器是一款间距为2.5毫米的电线对板连接器(IDC断开式结构)和电线对电线连接器(IDC断开式结构)。该连接器主要用于电子设备中电线的可靠连接,特别是在需要高可靠性、紧凑设计的应用场合。其主要功能是提供安全稳定的电连接,并能够满足各种电气特性和环境要求。

    2. 技术参数


    - 电流额定值:最大3安培(AC、DC),适用于AWG #22导线。
    - 电压额定值:最大150伏(AC、DC)。
    - 温度范围:-40°C至+105°C(包括电流应用时的温升)。
    - 接触电阻:初始值 ≤10 mΩ,环境测试后 ≤20 mΩ。
    - 绝缘电阻:最小1,000 MΩ。
    - 耐压:1,000 VAC/分钟。
    - 适用导线:UL10002标准,多股镀锡退火铜导线,外径1.0至1.5毫米。

    3. 产品特点和优势


    XAF 连接器具有以下几个显著特点和优势:
    - 安全锁定结构:确保连接稳定且不易松动。
    - 低插入力:方便操作,减少疲劳。
    - 插入引导机制:简化安装过程,提高装配效率。
    - 金属应变释放:提高机械强度,延长使用寿命。
    - 四点锁止卡扣:增加连接稳定性。
    - 双U槽设计:提升连接可靠性。
    - 与现有XJ连接器插头兼容:降低替换成本,方便用户迁移。

    4. 应用案例和使用建议


    XAF 连接器广泛应用于工业自动化、医疗设备、汽车电子等领域。例如,在自动化控制系统中,XAF连接器可以用于传感器与控制器之间的连接,确保信号传输的稳定性和可靠性。在使用时,建议遵循以下几点:
    - 确保导线与连接器的正确匹配,避免过热。
    - 在高温环境中使用时,注意散热,防止连接器过热。
    - 定期检查连接器的状态,及时更换损坏部件。

    5. 兼容性和支持


    XAF 连接器兼容现有的XJ连接器插头,可以轻松替换,无需大量改造。此外,制造商提供全方位的技术支持和售后服务,包括自动化电缆组装服务。用户可通过联系JST Guntersville, AL USA获取更多支持信息。

    6. 常见问题与解决方案


    - 问题:连接不稳定。
    - 解决方案:确保连接器安装正确,检查锁止机构是否正常工作。
    - 问题:接触电阻异常高。
    - 解决方案:检查连接器是否清洁,确保导线与连接器紧密接触。
    - 问题:连接器温升过高。
    - 解决方案:确保良好的散热条件,适当降低负载电流。

    7. 总结和推荐


    综上所述,XAF连接器凭借其紧凑的设计、高可靠性及广泛的兼容性,在多个领域都有着广泛的应用前景。它不仅具备优秀的电气性能,还提供了简便的安装方式和可靠的维护支持。对于需要稳定可靠连接的应用场景,XAF连接器是一个非常值得推荐的选择。

XAFS-20V-S参数

参数
配件类型 Retainer
配套使用/相关产品 XAF Series
针脚数 20pin
安装方式 固定安装
零件状态 在售
包装方式 散装
