首页  >  产品百科  >  XAFS-04V-S

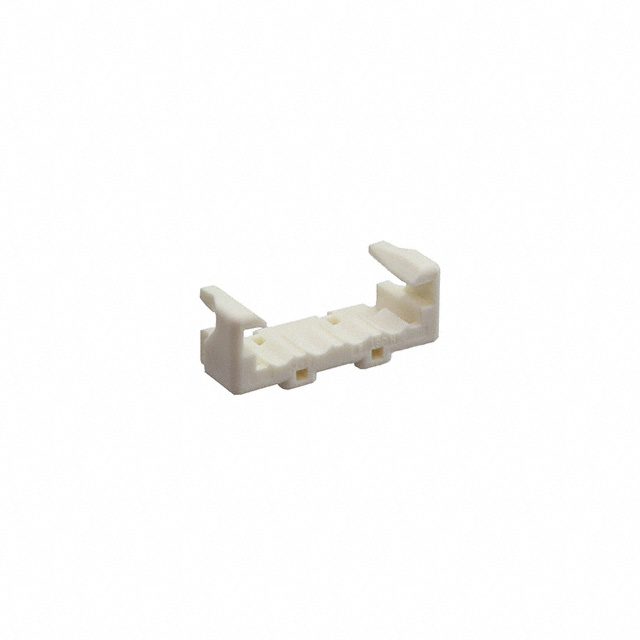

XAFS-04V-S

产品分类: 矩形连接器 - 配件
厂牌: JST
产品描述: 4pin Retainer XAF Series 固定安装
供应商型号: 455-3825-ND
供应商: Digi-Key
标准整包数: 1
JST 矩形连接器 - 配件 XAFS-04V-S

XAFS-04V-S概述

    XAF CONNECTOR 技术手册

    产品简介


    XAF CONNECTOR 是一种绝缘位移插座连接器,可与现有的 XA 连接器端子(插头)兼容。它具有多种连接风格,适用于线对板(带分离式 ID)和线对线(带分离式 ID)的应用场合。该连接器的主要特点是其安全性高、插入力低,并且设计了防错机制和金属应力缓解装置。

    技术参数


    - 电流额定值: 最大 3 A AC, DC(适用于 AWG #22 导线)
    - 电压额定值: 最大 150 V AC, DC
    - 温度范围: -40°C 至 +105°C(包括电气通电时的温度上升)
    - 接触电阻: 初始值最大 10 mΩ,经过环境测试后最大 20 mΩ
    - 绝缘电阻: 最小 1,000 MΩ
    - 耐压测试: 1,000 VAC/分钟
    - 适用导线: UL10002(其他 UL 风格请联系 JST)

    产品特点和优势


    - 安全锁定结构: 确保连接器的稳固性。
    - 低插入力: 减少安装过程中的操作难度。
    - 插入导向机制: 防止错误连接。
    - 金属应力缓解: 提高耐用性和可靠性。
    - 四点锁定机构: 增加连接稳定性。
    - 双U形槽设计: 提升连接可靠性。
    - 互换性: 可与 XA 端子连接器兼容。

    应用案例和使用建议


    XAF CONNECTOR 广泛应用于消费电子、工业控制和通信设备等领域。例如,在家电中作为信号传输接口,或在工业控制系统中作为电源和信号的连接点。对于这些应用场景,建议确保连接处的导线规格符合标准,避免过载和损坏。

    兼容性和支持


    XAF CONNECTOR 可以与 XA 端子连接器兼容。如果您需要自动化的电缆组装服务,请联系 JST 的美国分公司。

    常见问题与解决方案


    1. 连接器无法正确锁定
    - 检查锁定机构是否损坏或未完全就位。如有需要,重新安装或更换锁紧机构。
    2. 接触电阻偏高
    - 清洁接触点,并检查导线规格是否符合要求。如仍存在问题,请联系制造商进行进一步检测。

    总结和推荐


    XAF CONNECTOR 具有高可靠性、低插入力和多功能兼容性等显著优点,使其成为广泛应用的理想选择。建议在特定应用场合下仔细选择合适的型号和规格,以充分发挥其性能优势。总的来说,强烈推荐使用 XAF CONNECTOR 在各种电子设备中实现高效稳定的连接。

XAFS-04V-S参数

参数
配套使用/相关产品 XAF Series
针脚数 4pin
配件类型 Retainer
安装方式 固定安装
零件状态 在售
包装方式 散装

XAFS-04V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XAFS-04V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 配件 JST XAFS-04V-S XAFS-04V-S数据手册

XAFS-04V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.345 ¥ 2.9153
10+ $ 0.291 ¥ 2.4585
25+ $ 0.2728 ¥ 2.305
50+ $ 0.2594 ¥ 2.1923
100+ $ 0.2321 ¥ 1.9612
250+ $ 0.2094 ¥ 1.8376
500+ $ 0.1994 ¥ 1.6688
1000+ $ 0.1899 ¥ 1.5891
3000+ $ 0.1757 ¥ 1.4705
库存: 52
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.91
