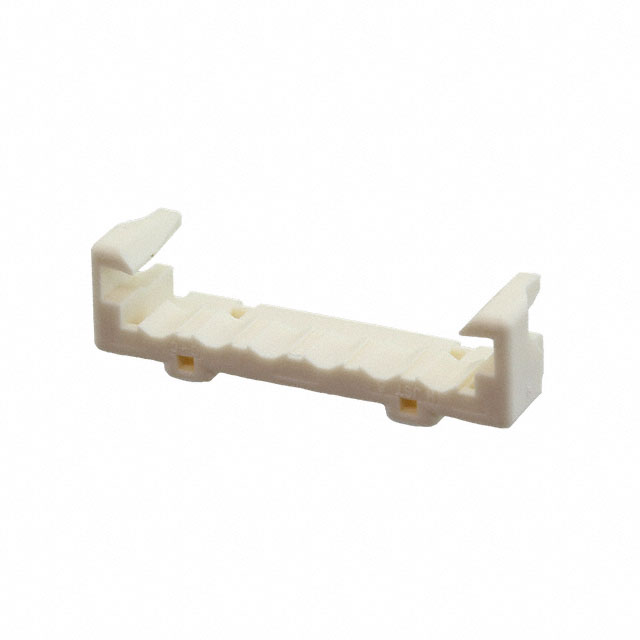

XAFS-06V-S

产品分类: 矩形连接器 - 配件
厂牌: JST
产品描述: 6pin Retainer XAF Series 固定安装
供应商型号: 455-3823-ND
供应商: Digi-Key
标准整包数: 1
JST 矩形连接器 - 配件 XAFS-06V-S

XAFS-06V-S概述

    XAF CONNECTOR 技术手册

    1. 产品简介


    XAF CONNECTOR 是一款绝缘位移插座连接器,适用于板对板和线对线连接。它采用 ID(绝缘位移)断开式设计,具有2.5毫米的接点间距。这款连接器的主要特点是其高可靠性、低插入力以及适用于各种应用场合的多样化连接方式。XAF 连接器广泛应用于工业自动化、医疗设备、通讯设备及消费电子产品等领域。

    2. 技术参数


    - 接触电流:最大3 A(AC/DC),适用于AWG #22规格电线。
    - 电压等级:最大150 V(AC/DC)。
    - 温度范围:-40°C至+105°C(包括电气电流工作时的温度上升)。
    - 接触电阻:初始值最大10 mΩ,经环境测试后最大20 mΩ。
    - 绝缘电阻:最小1,000 MΩ。
    - 耐压能力:1,000 VAC/分钟。
    - 可用导线:UL10002(具体请咨询JST关于其他UL标准)。
    - 导体规格:7股,镀锡退火铜线。
    - 绝缘外径:1.0至1.5毫米。

    3. 产品特点和优势


    - 安全锁定结构:确保连接的稳固性。
    - 低插入力:减少安装过程中的人工需求,提高工作效率。
    - 插入导向机制:简化安装过程,减少误插的可能性。
    - 金属应力缓解:增强机械强度,提高耐用性。
    - 四锁点保持器:提高接触稳定性和可靠性。
    - 双U型槽:进一步增加连接器的可靠性。
    - 互换性:可与现有XA连接器插针配合使用。

    4. 应用案例和使用建议


    XAF CONNECTOR 在多种应用中都有出色表现,例如工业控制板的连接、医疗设备的内部布线、通信系统的信号传输等。在使用这些连接器时,应确保导线的选择符合规范,并正确安装以避免接触不良或过热等问题。建议定期检查连接器的状态,以确保其长期可靠的运行。

    5. 兼容性和支持


    XAF CONNECTOR 可以与现有的XA连接器插针及壳体互换,为用户提供广泛的连接选项。如有需要,用户还可以咨询JST公司关于自动电缆组装的相关信息。此外,JST公司还提供相关的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方法:检查导线是否正确连接,并确保导线符合规格要求。如需要,可联系JST获取专业建议。

    - 问题2:连接器温度过高
    - 解决方法:确认工作环境温度是否在规格范围内,必要时采取散热措施。
    - 问题3:连接器插入力过大
    - 解决方法:检查连接器是否正确安装,确保没有异物阻碍。如果问题依旧,建议联系JST进行维修或更换。

    7. 总结和推荐


    综上所述,XAF CONNECTOR是一款可靠且高效的连接器,具备出色的电气性能和机械稳定性。其独特的功能设计和广泛的适用性使其成为众多应用领域的理想选择。强烈推荐给需要高性能连接解决方案的用户。

XAFS-06V-S参数

参数
配件类型 Retainer
配套使用/相关产品 XAF Series
针脚数 6pin
安装方式 固定安装
零件状态 在售
包装方式 散装
