MINI-SZE_002T-P0.3

厂牌: JST

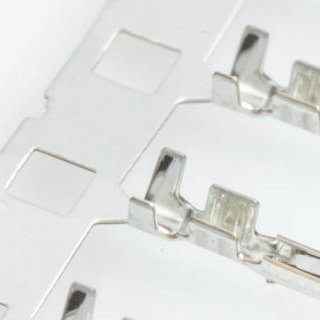

产品描述: JST 镀锡压接端子 母端子, ZE系列, 最大0.2mm², 最小0.08mm²
供应商型号: MINI-SZE_002T-P0.3
供应商: 国内现货
标准整包数: 50
JST 端子 - PC 引脚/单接线柱连接器 MINI-SZE_002T-P0.3

MINI-SZE_002T-P0.3概述

    ZE Connector:1.5mm Pitch Disconnectable Crimp Style Connectors

    1. 产品简介


    ZE Connector 是一种具有1.5mm间距的可拆卸式压接连接器,专为需要高度可靠连接的应用而设计。这种连接器采用了独特的锁紧结构,确保连接器在高电流和频繁插拔下仍能保持良好的接触状态。它广泛应用于消费电子产品、工业控制设备以及通信系统等领域。

    2. 技术参数


    以下是ZE Connector的关键技术规格:
    - 额定电流:2A (AC, DC)
    - 额定电压:100V (AC, DC)
    - 工作温度范围:-25°C至+85°C(含电流产生的温升)
    - 接触电阻:初始值≤20mΩ,环境测试后≤40mΩ
    - 绝缘电阻:最小500MΩ
    - 耐压:500V AC/min
    - 适用导线:导体尺寸AWG #30至#24,绝缘外径0.8至1.2mm

    3. 产品特点和优势


    ZE Connector 的主要特点是:
    - 可靠的锁紧结构:通过独特的接触锁定结构,保证了连接器在高电流下的稳定性和可靠性。
    - 优异的连接感:采用叉形引脚接触器设计,提供良好的连接手感和牢固的连接操作。
    - 材料耐久性:使用铜合金材料,经过镀锡处理,适用于高温焊接工艺,确保长时间使用的耐用性。
    - 广泛的适用范围:能够在多种环境下可靠工作,包括消费电子、工业控制及通信系统。

    4. 应用案例和使用建议


    ZE Connector 已成功应用于多种设备中,如智能家居控制器、工业自动化设备及各种便携式电子产品。例如,在一个智能家居项目中,该连接器被用于连接传感器和微处理器,确保了信号传输的稳定性和可靠性。
    使用建议:
    - 在安装时,请确保连接器正确插入并锁紧,以避免松动导致的接触不良。
    - 定期检查连接器的锁紧结构,确保其处于良好状态。
    - 根据实际应用需求选择合适的导线尺寸和绝缘外径,以确保最佳的电气性能。

    5. 兼容性和支持


    ZE Connector 可以与多种电子设备兼容,特别是那些需要可靠连接的电路板设计。此外,制造商提供了详细的使用指南和技术支持,帮助客户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题:连接器接触不良。
    - 解决方案:检查连接器是否正确锁紧,必要时重新插入并锁紧。
    - 问题:接触电阻异常。
    - 解决方案:检查导线尺寸是否符合要求,确保导线正确压接到连接器上。
    - 问题:连接器过热。
    - 解决方案:确保连接器周围有足够的散热空间,避免过载使用。

    7. 总结和推荐


    ZE Connector 是一款高度可靠且耐用的1.5mm间距可拆卸式压接连接器,具备出色的接触性能和广泛的适用范围。在多个领域的实际应用中均表现出了卓越的性能,特别是在需要高稳定性和可靠性的环境中。因此,我们强烈推荐这款产品,尤其是对于对连接器性能要求较高的用户。如果您有任何疑问或需要进一步的技术支持,可以直接联系制造商。

MINI-SZE_002T-P0.3厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

MINI-SZE_002T-P0.3数据手册

厂牌 PDF简要描述 下载
JST 端子 - PC 引脚/单接线柱连接器 JST MINI-SZE_002T-P0.3 MINI-SZE_002T-P0.3数据手册

MINI-SZE_002T-P0.3封装设计

查看详情并下载
Symbol
Footprint
3D Model
