08FLZT-SM1-TF

产品分类: FFC/FPC连接器
厂牌: JST
产品描述: JST 0.5mm间距8p FPC插座 FPC连接器, FLZT系列, 单排, SMT, 焊接
供应商型号: Q-08FLZT-SM1-TF
供应商: 期货订购
标准整包数: 12000

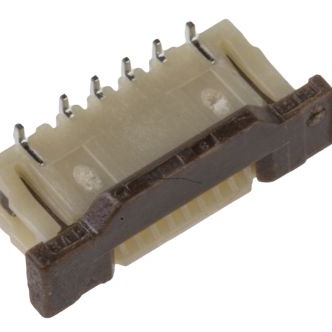

JST FFC/FPC连接器 08FLZT-SM1-TF

08FLZT-SM1-TF概述

    # FLZT CONNECTOR 技术手册解析

    1. 产品简介


    FLZT CONNECTOR 是一款专为柔性印刷电路板(FPC)设计的连接器,具有0.5mm的超小型间距。它主要应用于消费电子、通讯设备、工业自动化等领域,尤其适合对空间紧凑性和高密度布线要求较高的场合。产品通过零插入力(Zero Insertion Force, ZIF)机制实现轻松插拔,并提供正常型和反向型两种选择,适应不同应用场景的需求。

    2. 技术参数


    以下是FLZT CONNECTOR的主要技术规格:
    - 电流容量: 0.5A AC/DC
    - 电压等级: 50V AC/DC
    - 工作温度范围: -25°C 至 +85°C
    - 接触电阻: 初始值 ≤20mΩ,环境测试后 ≤40mΩ
    - 绝缘电阻: ≥100MΩ
    - 耐压强度: 200V AC/分钟
    - 适配FPC参数: 导体间距0.5mm,导体宽度0.35mm,匹配部分厚度0.3±0.05mm
    - 符合标准: RoHS指令
    此外,连接器采用磷青铜作为触点材料,表面经过镀锡处理并辅以回流焊工艺;滑块外壳及主体部分均由UL94V-0级PPS材质制成,确保卓越的阻燃性和机械性能。
    3. 产品特点与优势
    独特功能:
    1. 零插入力机制:有效降低插拔过程中的摩擦力,保护FPC不受损伤。
    2. 两种连接方式:提供正常型与反向型两种配置,满足多样化设计需求。
    3. 热稳定设计:具备良好的耐热性能,适合表面贴装工艺。
    4. 环保合规:全面符合RoHS标准,绿色无铅。
    市场竞争力:
    - 超紧凑的设计使其成为移动设备的理想选择;
    - 高精度制造保证了长期稳定的电气性能;
    - 多样化组合可灵活应用于各种复杂的电路设计。
    4. 应用案例与使用建议
    应用案例:
    FLZT CONNECTOR 常用于智能手机、平板电脑、可穿戴设备等便携式电子产品中,同时也广泛应用于工业控制面板、医疗设备以及汽车电子等领域。
    使用建议:
    1. 在使用前务必确认所选FPC的实际参数是否符合手册要求。
    2. 插拔操作时需轻柔操作,避免过度用力导致损坏。
    3. 安装过程中注意PCB布局应尽量保持整洁,减少电磁干扰影响。
    5. 兼容性与支持
    FLZT CONNECTOR 支持多种标准规格的FPC,并已获得E60389和LR20812认证。厂商JST提供详尽的技术文档和支持服务,包括但不限于样品请求、定制化生产以及售后维护等。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触不良 | 检查触点是否有氧化现象,必要时重新清洁或更换。 |
    | 插拔困难 | 确认零插入力机构是否正常运作,调整位置至最佳状态。 |
    | 温度过高 | 优化PCB散热设计,确保良好的空气流通。 |
    7. 总结与推荐
    综上所述,FLZT CONNECTOR凭借其紧凑尺寸、可靠性能及多样化的适用性,在同类产品中表现优异。无论是研发阶段还是大规模生产环节,这款连接器都能为工程师提供强有力的支持。因此,对于需要高效、稳定连接解决方案的项目而言,FLZT CONNECTOR无疑是一个值得信赖的选择。强烈推荐此款产品用于未来相关设计之中!

08FLZT-SM1-TF参数

参数
触头镀层
针脚数 -
扁平柔性类型 -
额定电流 500mA
间距 500μm
外壳颜色 -
板上高度 -
端接 -
连接器/触头类型 -
安装方式 贴片安装
应用等级 工业级

08FLZT-SM1-TF厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

08FLZT-SM1-TF数据手册

厂牌 PDF简要描述 下载
JST FFC/FPC连接器 JST 08FLZT-SM1-TF 08FLZT-SM1-TF数据手册

08FLZT-SM1-TF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12000+ ¥ 2.9151
24000+ ¥ 2.8362
库存: 1200000
起订量: 12000 增量: 12000
交货地:
最小起订量为:12000
合计: ¥ 34981.2
