14FMN-BMTTN-A-TF (LF)(SN)

产品分类: FFC/FPC连接器
厂牌: JST
产品描述: 焊盘 1mm 14pin 黑色 5.1mm FFC 500mA 锡 底部 贴片安装 16mm(长度)*4.4mm(高度)
供应商型号:
供应商:
标准整包数: 0

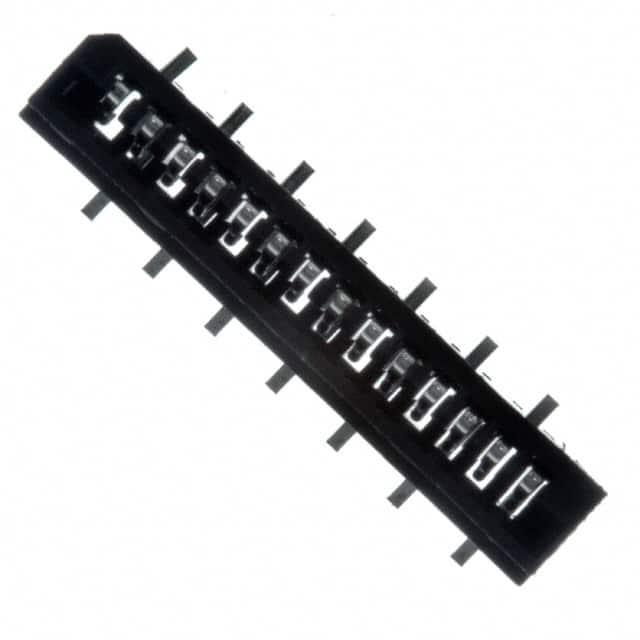

JST FFC/FPC连接器 14FMN-BMTTN-A-TF (LF)(SN)

14FMN-BMTTN-A-TF (LF)(SN)概述

    FMN 连接器技术手册

    产品简介


    FMN 连接器是一种适用于柔性扁平电缆(FFC)的连接器系统,具有1.0mm间距。这类连接器具备紧凑设计、低插入力的特点,可提供通孔和表面贴装(SMT)两种安装方式。EMBOSS TAPE非包装设计使得自动装配更加便捷。它们广泛应用于消费电子、工业自动化、通信设备等领域,为电子设备提供了可靠的电气连接解决方案。

    技术参数


    - 电流等级:0.5A 直流
    - 电压等级:50V 直流
    - 温度范围:-25°C 至 +85°C(包括应用电气电流时的温度上升)
    - 接触电阻:初始值≤30mΩ,环境测试后≤50mΩ
    - 绝缘电阻:最小500MΩ
    - 耐压能力:500VAC/分钟
    - 适用FFC:导体间距1.0mm,导体宽度0.7mm,对接部分厚度0.3±0.05mm
    - 适用PC板厚度:1.6mm
    - 材料与表面处理:
    - 接触点:磷青铜,铜镀层,锡镀层(再流焊处理)
    - 壳体:4到22个电路采用PBT,UL94V-0,正常类型灰色,反向类型棕色;23到40个电路采用PA 6T,UL94V-0,正常类型灰色,反向类型黑色
    - 无铅标准:符合RoHS标准,该产品标签上有(LF)(SN)标识

    产品特点和优势


    - 紧凑设计:占用空间小,适合高密度布线需求
    - 低插入力:易于操作,减少装配难度
    - 多类型安装方式:通过提供通孔和SMT两种安装方式,提高了产品的灵活性
    - 自动化装配:采用EMBOSS TAPE包装,便于自动化装配
    - 广泛的应用兼容性:适用于多种电子设备和场合

    应用案例和使用建议


    应用案例:
    1. 消费电子产品,如手机和平板电脑的内部连接
    2. 工业自动化设备的信号传输
    3. 通信设备的接口连接
    使用建议:
    - 在选择具体型号时,需根据实际使用的FFC和PC板尺寸进行确认
    - 确保焊接过程中控制温度,避免对连接器造成热损伤
    - 为了确保良好的电气性能,建议定期检查和维护连接器的接触状态

    兼容性和支持


    该产品与市面上大部分FFC和PCB板兼容,但用户仍需根据实际情况进行具体验证。JST公司提供详尽的技术支持和服务,包括但不限于产品选择咨询、售后问题解答等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 检查是否正确选择了型号,且确保没有装配错误 |
    | 接触不良 | 清理接触面,确保接触点清洁,重新焊接 |
    | 耐压测试失败 | 检查是否遵循了正确的测试步骤,可能需要更换新的连接器 |

    总结和推荐


    FMN 连接器凭借其紧凑的设计、低插入力、广泛的兼容性和出色的电气性能,在多个领域中都有广泛应用。无论是消费电子还是工业设备,它都能满足高标准的需求。总体而言,这款产品在技术和实用性上表现出色,非常适合用于需要高可靠性的电气连接场合。强烈推荐给寻求高效、紧凑且可靠的FFC连接解决方案的用户。

14FMN-BMTTN-A-TF (LF)(SN)参数

参数
板上高度 5.1mm
间距 1mm
外壳颜色 黑色
触头镀层
端接 焊盘
扁平柔性类型 FFC
连接器/触头类型 底部
额定电流 500mA
针脚数 14pin
长*宽*高 16mm(长度)*4.4mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

14FMN-BMTTN-A-TF (LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

14FMN-BMTTN-A-TF (LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST FFC/FPC连接器 JST 14FMN-BMTTN-A-TF (LF)(SN) 14FMN-BMTTN-A-TF (LF)(SN)数据手册

14FMN-BMTTN-A-TF (LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
