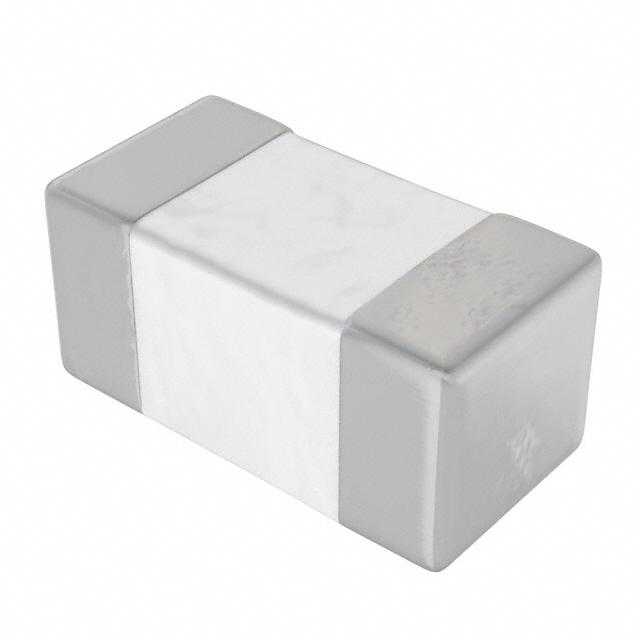

500R07S1R5BV4T

产品分类: 陶瓷电容
产品描述: 1.5pF ±0.1pF C0G(NP0) 50V 0402 贴片安装 1.02mm(长度)*510μm(宽度)
供应商型号: 1885305
供应商: element14
标准整包数: 1
JOHANSON TECHNOLOGY 陶瓷电容 500R07S1R5BV4T

500R07S1R5BV4T概述

    多层高Q值电容器技术手册

    1. 产品简介


    多层高Q值电容器适用于高频和微波应用,包括无线通信、便携式无线设备及电池供电产品。这些电容器具有超高的Q值性能和温度稳定性(NP0温度特性),能够满足各种苛刻的电气需求。具体来说,本系列包含S系列(R07S, R14S, R15S)、L系列(R05L)和E系列(S42E, S48E, S58E)。不同系列适用于不同的电压和电流要求,以适应多样化的应用场景。

    2. 技术参数


    - 额定电压:分为25V、50V、200V、250V、500V、1000V、1500V、2500V、3600V和7200V。
    - 容量范围:
    - S42E系列:1.0 pF - 2700 pF
    - S48E系列:1.0 pF - 5100 pF
    - S58E系列:1.0 pF - 10000 pF
    - 温度系数:0 ± 30 ppm/°C,-55至125°C
    - 绝缘电阻:≥10 GΩ @ 25°C
    - 耗散因数:典型值<0.05% @ 1 MHz
    - 额定工作温度范围:-55至+150°C
    - 湿度耐受性:相对湿度90%-95%,最大容差±5.0%或±0.50pF
    - 振动测试:在各方向进行2小时振动测试,频率范围10Hz至55Hz至10Hz,谐振幅度1.5mm
    - 耐热冲击:5个周期的-55°C至+125°C温度循环

    3. 产品特点和优势


    - 超高质量因子(Q值):典型Q值>1000,特别是在1MHz频率下
    - 极低的有效串联电阻(ESR):有助于提高效率和减少热量产生
    - 一致性高:垂直和平行电极的两种配置提供一致的滤波性能
    - 耐高温:-55至+150°C的宽温范围使其适用于各种恶劣环境
    - 符合RoHS标准:无铅化,绿色环保

    4. 应用案例和使用建议


    - 无线通信:用于RF模块中,实现高频信号的高效传输。
    - 电力电子产品:应用于大功率直流母线耦合和能量存储。
    - 医疗设备:用于便携式医疗设备中,提供稳定可靠的电容支持。
    建议选择合适的电容器时,考虑所需的工作电压、频率范围和温度条件,以确保最佳性能。同时,在设计电路时,要考虑到电容器的ESR和Q值,从而避免不必要的信号损失和热损耗。

    5. 兼容性和支持


    - 兼容性:电容器兼容标准封装尺寸,如EIA 0201、0402、0603、0805、1111和2525,便于集成到现有设计中。
    - 支持:客户可联系制造商获取详细的选型指南和技术支持,包括定制非标准容量的咨询。

    6. 常见问题与解决方案


    - Q: 长期使用后容量下降如何处理?
    - A: 可能是由于工作环境温度过高导致,检查并优化散热措施。此外,可考虑选用耐高温型号或降低工作环境温度。
    - Q: 电容器失效后更换不便怎么办?
    - A: 选择带水平电极的型号,方便批量生产和组装。同时确保正确的安装方向,以提升装配效率和可靠性。
    - Q: 如何验证产品质量?
    - A: 制造商提供全面的电气和机械测试报告,如振动测试、热循环测试等,确保产品在各种条件下的稳定性。

    7. 总结和推荐


    总体而言,这款多层高Q值电容器凭借其出色的电气性能、稳定的温度特性和高可靠性,特别适合于高性能电子设备和工业应用。无论是无线通信、电力电子产品还是便携式医疗设备,该系列产品都能提供卓越的性能保障。因此,强烈推荐使用该系列产品。

500R07S1R5BV4T参数

参数
电容值 1.5pF
容差 ±0.1pF
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1.02mm(长度)*510μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

500R07S1R5BV4T厂商介绍

Johanson Technology是一家全球领先的射频和微波陶瓷电容器制造商,专注于为各种应用提供高性能的电容器解决方案。公司主营产品包括:

1. 射频/微波陶瓷电容器:用于高频电路,如无线通信、**、**通信等。
2. 表面贴装电容器:适用于自动化装配线,常用于消费电子和工业设备。
3. 高压陶瓷电容器:适用于需要高电压稳定性的应用,如电力系统和医疗设备。
4. 通用陶瓷电容器:适用于各种通用电子设备,提供基本的电容功能。

Johanson Technology的产品广泛应用于通信、工业、医疗、*事和****等领域。公司的优势在于:

- 技术创新:持续研发新技术,以满足不断变化的市场需求。
- 高质量标准:产品符合严格的质量控制标准,确保可靠性和耐用性。
- 定制解决方案:能够根据客户特定需求提供定制化的电容器解决方案。
- 全球服务网络:拥有遍布全球的销售和服务网络,为客户提供及时的支持和解决方案。

500R07S1R5BV4T数据手册

厂牌 PDF简要描述 下载
JOHANSON TECHNOLOGY 陶瓷电容 JOHANSON TECHNOLOGY 500R07S1R5BV4T 500R07S1R5BV4T数据手册

500R07S1R5BV4T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2027 ¥ 1.6965
10+ $ 0.1347 ¥ 1.1274
50+ $ 0.0804 ¥ 0.6731
100+ $ 0.0665 ¥ 0.5569
500+ $ 0.0456 ¥ 0.382
1000+ $ 0.0404 ¥ 0.338
2500+ $ 0.0386 ¥ 0.323
5000+ $ 0.0351 ¥ 0.294
库存: 2147
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1.69
直接购买
加入购物车
