QEDB201Q471J1GV001E

产品分类:
产品描述:
供应商型号: 712-QEDB201Q471J1GV001ETR-ND
供应商: Digi-Key
标准整包数: 2000

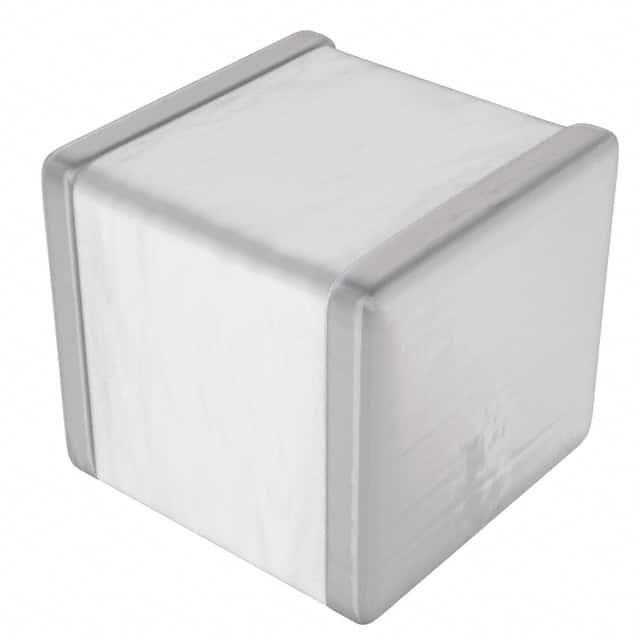

JOHANSON TECHNOLOGY  QEDB201Q471J1GV001E

QEDB201Q471J1GV001E概述

    # 高频陶瓷电容技术手册

    产品简介


    产品类型
    本文档介绍了多个系列的高频陶瓷电容(NPO系列),包括0201、0402、0603、0805、1111、2525、3838尺寸。这些电容器具有极低的等效串联电阻(ESR)、高Q值和紧公差等特点,适用于高频无线通信、便携式无线产品和电池供电产品等领域。
    主要功能
    - 超宽工作频率范围:这些电容器能够在高频环境下工作,特别是在高达20 GHz的应用场景中表现出色。
    - 低等效串联电阻(ESR):低ESR确保电容器在高频下的性能优化。
    - 高Q值:高Q值确保电容器具有更高的能量储存能力,减少能量损失。
    - 紧密公差:紧公差保证了良好的重复性和一致性。
    应用领域
    - 高频率无线通信
    - 便携式无线产品
    - 电池供电产品

    技术参数


    以下为各型号电容器的技术规格和性能参数:
    | 尺寸 | 容量(pF) | 电压等级(V) | 电气特性 |

    | 0201 (R05L) | 0.1 ~ 220 | 25 / 50 / 250 | 有效电容、谐振频率、等效串联电阻(ESR)、品质因数(Q值) |
    | 0402 (R07S) | 0.2 ~ 33 | 25 / 50 / 250 | 有效电容、谐振频率、等效串联电阻(ESR)、品质因数(Q值) |
    | 0603 (R14S) | 0.2 ~ 100 | 25 / 50 / 250 | 有效电容、谐振频率、等效串联电阻(ESR)、品质因数(Q值) |
    | 0805 (R15S) | 0.3 ~ 220 | 25 / 50 / 250 | 有效电容、谐振频率、等效串联电阻(ESR)、品质因数(Q值) |
    | 1111 (S42E) | 10 ~ 300 | 25 / 50 / 250 | 有效电容、谐振频率、等效串联电阻(ESR)、品质因数(Q值) |
    | 2525 (S48E) | 10 ~ 470 | 25 / 50 / 250 | 有效电容、谐振频率、等效串联电阻(ESR)、品质因数(Q值) |
    | 3838 (S58E) | 10 ~ 1000 | 25 / 50 / 250 | 有效电容、谐振频率、等效串联电阻(ESR)、品质因数(Q值) |

    产品特点和优势


    - 高性能:超宽的工作频率范围和高Q值使其适合各种高性能需求的应用场景。
    - 低ESR:低ESR能够降低电容器在高频时的能量损耗,提升系统整体效率。
    - 紧密公差:提供紧密的容差以保证产品的稳定性和一致性,提高了生产过程的可重复性。
    - 垂直和平行设计:垂直电极设计可以消除并行频率,而水平电极设计可以降低相邻电容器之间的耦合。

    应用案例和使用建议


    应用案例
    - 高频率无线通信:如智能手机和无线路由器。
    - 便携式无线产品:如蓝牙耳机和智能手表。
    - 电池供电产品:如便携式医疗设备和物联网传感器。
    使用建议
    - 高频应用:选择适当的电容器尺寸和容量,以适应所需的工作频率。
    - 热管理:考虑电容器在工作过程中的温度变化,选择合适的散热措施以延长使用寿命。
    - 布局优化:在电路板设计时注意电容器的位置和排列方式,以减小寄生电感和提高整体性能。

    兼容性和支持


    这些电容器与大多数主流电子产品兼容。厂商提供了全面的支持,包括但不限于:
    - 产品定制服务:对于非标准值的产品,用户可以咨询工厂进行定制。
    - 技术支持:提供详尽的技术文档和应用指南,帮助用户正确使用产品。
    - 售后保障:对于产品质量问题,提供有效的售后支持和解决方案。

    常见问题与解决方案


    问题1:如何正确焊接电容器?
    解答:在焊接过程中需预热芯片至120-150°C,随后将引脚浸入焊锡中,时间不超过1秒,以避免引脚损坏。
    问题2:如何验证电容器的焊接质量?
    解答:通过检查电容器的外观和测量其电容变化来验证焊接质量。在测试前,需要进行至少2小时的冷却期。
    问题3:如何确保电容器的可靠性?
    解答:在电容器出厂前进行了严格的温度循环测试、湿度测试和振动测试。这些测试确保电容器在极端条件下仍能保持稳定的性能。

    总结和推荐


    综上所述,这些高频陶瓷电容器具有高性能、低ESR和紧密公差的特点,在高频率无线通信、便携式无线产品和电池供电产品领域有着广泛的应用前景。我们强烈推荐使用这些电容器以满足您的高性能需求。

QEDB201Q471J1GV001E参数

参数
包装方式 卷带包装

QEDB201Q471J1GV001E厂商介绍

Johanson Technology是一家全球领先的射频和微波陶瓷电容器制造商,专注于为各种应用提供高性能的电容器解决方案。公司主营产品包括:

1. 射频/微波陶瓷电容器:用于高频电路,如无线通信、**、**通信等。
2. 表面贴装电容器:适用于自动化装配线,常用于消费电子和工业设备。
3. 高压陶瓷电容器:适用于需要高电压稳定性的应用,如电力系统和医疗设备。
4. 通用陶瓷电容器:适用于各种通用电子设备,提供基本的电容功能。

Johanson Technology的产品广泛应用于通信、工业、医疗、*事和****等领域。公司的优势在于:

- 技术创新:持续研发新技术,以满足不断变化的市场需求。
- 高质量标准:产品符合严格的质量控制标准,确保可靠性和耐用性。
- 定制解决方案:能够根据客户特定需求提供定制化的电容器解决方案。
- 全球服务网络:拥有遍布全球的销售和服务网络,为客户提供及时的支持和解决方案。

QEDB201Q471J1GV001E数据手册

厂牌 PDF简要描述 下载
JOHANSON TECHNOLOGY JOHANSON TECHNOLOGY QEDB201Q471J1GV001E QEDB201Q471J1GV001E数据手册

QEDB201Q471J1GV001E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.7227 ¥ 6.0478
4000+ $ 0.6961 ¥ 5.8253
6000+ $ 0.6828 ¥ 5.7138
10000+ $ 0.668 ¥ 5.5903
14000+ $ 0.6594 ¥ 5.518
库存: 8000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 12095.6
