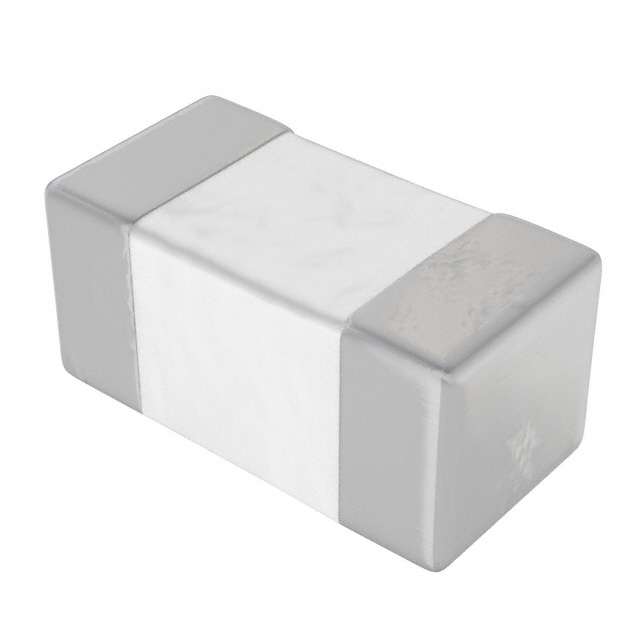

QSCF201Q1R0C1GV001T

产品分类: 陶瓷电容
产品描述: 1pF ±0.25pF C0G(NP0) 200V 0402 贴片安装 1.02mm(长度)*510μm(宽度)
供应商型号: ET-4388426
供应商: 海外现货
标准整包数: 10
JOHANSON TECHNOLOGY 陶瓷电容 QSCF201Q1R0C1GV001T

QSCF201Q1R0C1GV001T概述

    Johanson Technology Inc. 高频MLC S系列电容器——QSCF201Q1R0C1GV001T 技术概述

    1. 产品简介


    产品名称: QSCF201Q1R0C1GV001T
    制造商: Johanson Technology Inc.
    产品类型: 高频高Q值多层陶瓷电容器(High-Q MLC)
    主要功能: 适用于高频电路设计,能够提供出色的频率稳定性与低损耗特性。
    应用领域: 包括射频通信、无线模块、滤波器电路、高频谐振电路等对电容器性能要求极高的领域。

    2. 技术参数


    | 参数 | 值 |

    | 容量值(标称值) | 1.000 pF |
    | 容差 | ±0.25 pF |
    | 工作电压 | 200 V |
    | 介质温度系数 | Hi-Q NP0/C0G |
    | 封装尺寸(EIA) | 0402 |
    | 温度范围(操作) | -55°C 至 +150°C |
    | 温度范围(存储) | -65°C 至 +150°C |
    | 极化 | 无极性 |
    | 特殊处理 | RoHS 10/10 合规,REACH 合规 |

    3. 产品特点和优势


    - 高Q值性能: 提供优异的频率稳定性和低介电损耗,在高频下表现卓越。
    - 温度特性稳定: Hi-Q NP0/C0G介质使得容量受温度影响极小。
    - 小尺寸封装: 0402封装非常适合空间受限的应用场合。
    - 耐高温能力: 操作温度范围广,适合恶劣环境下的使用。
    - 绿色环保: RoHS 和 REACH合规,符合国际环保标准。

    4. 应用案例和使用建议


    典型应用:
    - 用于射频信号传输的匹配网络。
    - 集成于高性能滤波器和谐振电路中。
    使用建议:
    - 确保焊接过程严格控制温度曲线,避免焊料溢出。
    - 在设计过程中需关注散热和热管理以确保长期可靠性。
    - 若需要更高容量,建议选用相同型号但不同容值的产品。

    5. 兼容性和支持


    兼容性:
    - 可与其他同规格高Q值电容器互换使用。
    - 与主流PCB组装工艺完全兼容。
    支持信息:
    - 提供标准的7英寸纸带包装,适合自动化生产需求。
    - 技术支持团队可为客户提供详尽的设计指导和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后容量偏差过大 | 调整焊接温度曲线并检查设备校准。|
    | 使用过程中发生容量漂移 | 确保工作环境湿度和温度在规定范围内。|

    7. 总结和推荐


    总结:
    Johanson Technology Inc. 的 QSCF201Q1R0C1GV001T 是一款专为高频应用设计的高品质电容器。其卓越的高Q值性能、稳定的温度特性及环保设计使其成为高端电子产品的理想选择。
    推荐:
    对于需要高频率稳定性和可靠性的应用场景,我们强烈推荐此款电容器。它不仅能满足当前需求,还能为未来的升级提供良好支持。
    以上内容摘录自Johanson Technology Inc. 官方技术手册,具体细节请参阅产品官方网页:[Johanson Technology官网链接](https://www.johansontechnology.com/R07S)。

QSCF201Q1R0C1GV001T参数

参数
电容值 1pF
容差 ±0.25pF
温度系数 C0G(NP0)
额定电压 200V
长*宽*高 1.02mm(长度)*510μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

QSCF201Q1R0C1GV001T厂商介绍

Johanson Technology是一家全球领先的射频和微波陶瓷电容器制造商,专注于为各种应用提供高性能的电容器解决方案。公司主营产品包括:

1. 射频/微波陶瓷电容器:用于高频电路,如无线通信、**、**通信等。
2. 表面贴装电容器:适用于自动化装配线,常用于消费电子和工业设备。
3. 高压陶瓷电容器:适用于需要高电压稳定性的应用,如电力系统和医疗设备。
4. 通用陶瓷电容器:适用于各种通用电子设备,提供基本的电容功能。

Johanson Technology的产品广泛应用于通信、工业、医疗、*事和****等领域。公司的优势在于:

- 技术创新:持续研发新技术,以满足不断变化的市场需求。
- 高质量标准:产品符合严格的质量控制标准,确保可靠性和耐用性。
- 定制解决方案:能够根据客户特定需求提供定制化的电容器解决方案。
- 全球服务网络:拥有遍布全球的销售和服务网络,为客户提供及时的支持和解决方案。

QSCF201Q1R0C1GV001T数据手册

厂牌 PDF简要描述 下载
JOHANSON TECHNOLOGY 陶瓷电容 JOHANSON TECHNOLOGY QSCF201Q1R0C1GV001T QSCF201Q1R0C1GV001T数据手册

QSCF201Q1R0C1GV001T封装设计

查看详情并下载
Symbol
Footprint
3D Model
