首页  >  产品百科  >  QSCF201Q3R6A1GV001T

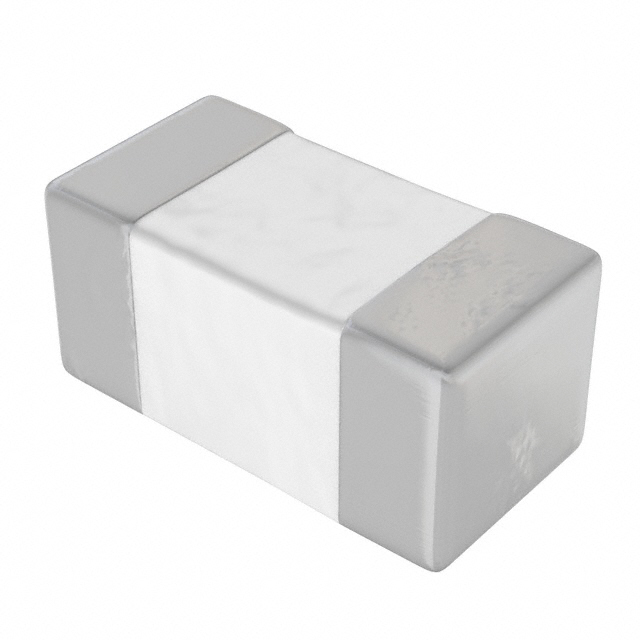

QSCF201Q3R6A1GV001T

产品分类: 陶瓷电容
产品描述: 3.6pF ±0.05pF C0G(NP0) 200V 0402 贴片安装 1.02mm(长度)*510μm(宽度)
供应商型号: 712-QSCF201Q3R6A1GV001TCT-ND
供应商: Digi-Key
标准整包数: 1
JOHANSON TECHNOLOGY 陶瓷电容 QSCF201Q3R6A1GV001T

QSCF201Q3R6A1GV001T概述

    高质量文章:多层高-Q电容器技术手册解析

    一、产品简介


    本系列产品为多层高-Q电容器,专门针对高频和微波应用而开发。根据系列的不同,这些电容器具备超高的Q值和不同的温度特性。具体来说:
    - S系列(R07S, R14S, R15S):提供超高Q性能,具有NP0温度特性,适合需要极高频率稳定性的场景。
    - L系列(R05L):提供中高Q性能,同样具有NP0温度特性,适用于平衡性能与成本的应用。
    - E系列(S42E, S48E, S58E):提供了卓越的高-Q性能,覆盖高频到微波频段,尤其适合高压、大电流的应用需求。封装形式可选择芯片(镍屏障或无磁性铂银合金)或者无磁性引脚形式。
    所有无铅部分均符合RoHS标准,并且可以根据客户需求提供汽车级版本(AEC-Q200)。

    二、技术参数


    以下是关键的技术规格和技术参数:
    | 参数类别 | 具体数值 |

    | 尺寸 | R05 (0201), R07 (0402), R14 (0603), R15 (0805) |
    | 工作电压范围 | 25V, 50V, 200V, 250V, 500V, 1000V, 1500V, 3600V, 7200V |
    | 容量范围 | 0.2pF 至 5100pF |
    | 温度系数 | NP0 (0 ± 30 ppm/°C,-55至+150°C) |
    | Q值(典型值) | 1 kHz 时 >1000 |
    | 绝缘电阻 | 25°C 下 >100 GΩ |
    | 介电强度 | 最大可达7200V |
    封装方式多种多样,支持Bulk、Waffle Pack、Paper Reel、Embossed Reel等不同包装形式,便于自动化生产和组装。
    三、产品特点与优势
    该系列电容器的主要特点和优势如下:
    1. 高Q值与稳定性:独特的材料配方使得电容器在高频下保持极低的损耗角正切值,确保电路的整体性能优异。
    2. 广泛的温度适应性:采用NP0介质,能够在宽广的温度范围内维持稳定的电容量。
    3. 丰富的封装选项:可根据应用需求选择合适的尺寸及引线形式,满足多样化的设计要求。
    4. 行业认证支持:符合RoHS标准并提供AEC-Q200认证,满足汽车电子等严苛环境的需求。
    5. 优异的机械性能:良好的焊接耐热性和抗振动能力,确保长时间工作的可靠性。
    四、应用案例与使用建议
    这类电容器广泛应用于以下领域:
    - 射频功率放大器:如无线通信设备、雷达系统等。
    - 便携式电子产品:如智能手机、平板电脑等需要轻薄高效能元件的产品。
    - 车载电子模块:满足车载环境下对可靠性和抗干扰性的严格要求。
    对于设计工程师而言,在选择此系列电容器时,需重点关注以下几点:
    - 匹配负载阻抗:根据具体电路的需求调整电容值以获得最佳滤波效果。
    - 散热管理:尤其是在高电流或高温环境中使用时,应考虑合理的散热措施。
    - 布局优化:合理规划PCB布局可以有效降低寄生效应,提升整体效率。
    五、兼容性与支持
    这些电容器具有较高的通用性,能够与其他主流半导体元件无缝集成。厂商还提供了详尽的技术文档和支持服务,包括样品申请、定制化解决方案以及长期供货保障。

    六、常见问题与解决方案


    以下是常见的使用问题及其解决方法:
    | 问题 | 解决方案 |

    | 焊接后出现裂纹 | 调整预热温度和焊接时间 |
    | Q值下降 | 检查安装过程中是否受到机械应力影响 |
    | 过流保护失效 | 确保额定电流不超过指定值 |
    七、总结与推荐
    总体来看,该系列多层高-Q电容器凭借其卓越的性能、可靠的品质和多样化的封装选项,成为射频及微波领域不可或缺的关键组件。它不仅适用于消费类电子,也满足工业级甚至车规级应用的要求。因此,强烈推荐给希望在高频应用中实现高性能的工程师们选用。
    如果您正在寻找一款兼具精度与可靠性的电容器产品,那么这款多层高-Q电容器无疑是您的理想之选!

QSCF201Q3R6A1GV001T参数

参数
电容值 3.6pF
容差 ±0.05pF
温度系数 C0G(NP0)
额定电压 200V
长*宽*高 1.02mm(长度)*510μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

QSCF201Q3R6A1GV001T厂商介绍

Johanson Technology是一家全球领先的射频和微波陶瓷电容器制造商,专注于为各种应用提供高性能的电容器解决方案。公司主营产品包括:

1. 射频/微波陶瓷电容器:用于高频电路,如无线通信、**、**通信等。
2. 表面贴装电容器:适用于自动化装配线,常用于消费电子和工业设备。
3. 高压陶瓷电容器:适用于需要高电压稳定性的应用,如电力系统和医疗设备。
4. 通用陶瓷电容器:适用于各种通用电子设备,提供基本的电容功能。

Johanson Technology的产品广泛应用于通信、工业、医疗、*事和****等领域。公司的优势在于:

- 技术创新:持续研发新技术,以满足不断变化的市场需求。
- 高质量标准:产品符合严格的质量控制标准,确保可靠性和耐用性。
- 定制解决方案:能够根据客户特定需求提供定制化的电容器解决方案。
- 全球服务网络:拥有遍布全球的销售和服务网络,为客户提供及时的支持和解决方案。

QSCF201Q3R6A1GV001T数据手册

厂牌 PDF简要描述 下载
JOHANSON TECHNOLOGY 陶瓷电容 JOHANSON TECHNOLOGY QSCF201Q3R6A1GV001T QSCF201Q3R6A1GV001T数据手册

QSCF201Q3R6A1GV001T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.736 ¥ 6.2192
10+ $ 0.432 ¥ 3.6504
100+ $ 0.2857 ¥ 2.3909
1000+ $ 0.2178 ¥ 1.8223
2500+ $ 0.2008 ¥ 1.6806
5000+ $ 0.1906 ¥ 1.5953
库存: 13242
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.21
