QSCF251Q1R5A1GV001T

产品分类: 陶瓷电容
产品描述: 1.5pF ±0.05pF C0G(NP0) 250V 0402 贴片安装 1.02mm(长度)*510μm(宽度)
供应商型号: 712-QSCF251Q1R5A1GV001TTR-ND
供应商: Digi-Key
标准整包数: 10000

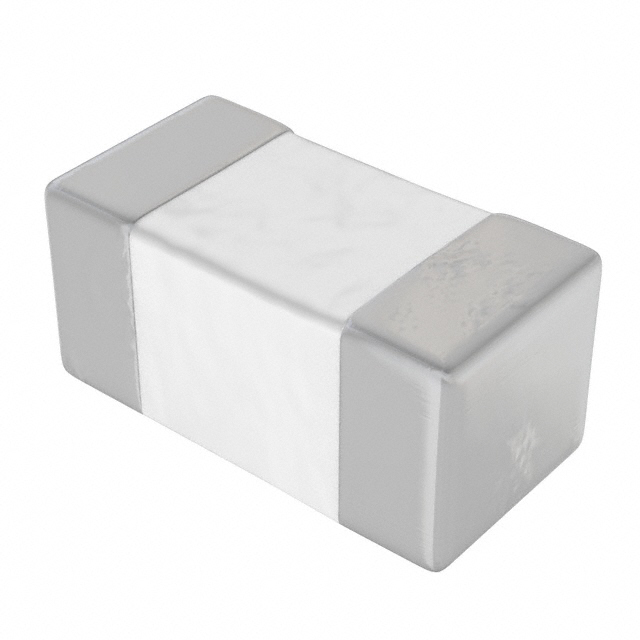

JOHANSON TECHNOLOGY 陶瓷电容 QSCF251Q1R5A1GV001T

QSCF251Q1R5A1GV001T概述

    高频低ESR/高Q电容器技术手册

    产品简介


    这些多层电容器系列专为高Q值和微波应用而设计。主要包括R05L(0201)、R07S(0402)、R14S(0603)、R15S(0805)以及S42E(1111)、S48E(2525)和S58E(3838)等型号。这些电容器具有超高的Q值性能,并且拥有NP0温度特性,适用于高频到微波频率范围内的高电压和大电流应用。它们提供芯片封装(镍屏障或非磁性铂银)或者无引线封装形式。所有无铅部件均符合RoHS标准。

    技术参数


    - 耐压值:包括25V、50V、200V、250V、500V、1000V、1500V、2500V、3600V、7200V等多种选项。
    - 电容值:涵盖从0.1pF至10000pF的广泛范围。
    - 容差:小于10pF时容差为±0.05pF、±0.10pF、±0.25pF、±0.50pF;大于等于10pF时为±1%、±2%、±5%、±10%。
    - 工作温度范围:-55°C至+150°C。
    - 温度系数:±30ppm/°C,适用范围-55°C至125°C。
    - 绝缘电阻:25°C时大于10GΩ,125°C时为25°C时的10%。
    - 品质因数(Q值):1kHz时大于1000(C>1000pF),典型值可达10000(C<1000pF)。
    - 介电强度:最高可达7200V。

    产品特点和优势


    - 超高质量因子(Q值):适用于高频无线通信和便携式无线产品。
    - 紧容差:有助于生产电路的一致性。
    - 低等效串联电阻(ESR):显著提高电容器的效率。
    - 良好的热稳定性:适用于广泛的温度范围。

    应用案例和使用建议


    这些电容器常用于移动电话、笔记本电脑、平板电脑等消费电子产品中的射频电路中。在选择具体型号时,建议根据所需的工作频率和耐压值来选择合适的电容值和封装类型。例如,在高频应用中可优先考虑S48E(2525)系列,而在低压应用中可以考虑R05L(0201)系列。

    兼容性和支持


    这些电容器与市场上常见的电子设备兼容,且供应商提供了丰富的技术支持和售后保障。客户可以通过电话联系工厂获取特定系列产品的详细信息或技术支持。

    常见问题与解决方案


    - Q:如何确保电容器的耐热性?
    - A: 在焊接过程中严格控制预热时间和焊接温度,确保焊点覆盖率达到90%以上。在高温环境下,测试样品的电容变化率应控制在±3.0%或0.3pF以内。
    - Q:电容器在湿度环境下能否保持稳定性能?
    - A: 确保电容器在相对湿度为90%-95%、温度为40°C±2°C的环境下进行稳态试验,电容变化率应不超过±5.0%或0.50pF。


    总结和推荐


    该系列电容器凭借其优异的性能和广泛的应用场景,适合于多种高端电子产品的需求。无论是需要高Q值还是低ESR的应用,都能找到合适的产品。整体来看,这是一款值得信赖和推荐的高性能电容器。

QSCF251Q1R5A1GV001T参数

参数
电容值 1.5pF
容差 ±0.05pF
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 1.02mm(长度)*510μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

QSCF251Q1R5A1GV001T厂商介绍

Johanson Technology是一家全球领先的射频和微波陶瓷电容器制造商,专注于为各种应用提供高性能的电容器解决方案。公司主营产品包括:

1. 射频/微波陶瓷电容器:用于高频电路,如无线通信、**、**通信等。
2. 表面贴装电容器:适用于自动化装配线,常用于消费电子和工业设备。
3. 高压陶瓷电容器:适用于需要高电压稳定性的应用,如电力系统和医疗设备。
4. 通用陶瓷电容器:适用于各种通用电子设备,提供基本的电容功能。

Johanson Technology的产品广泛应用于通信、工业、医疗、*事和****等领域。公司的优势在于:

- 技术创新:持续研发新技术,以满足不断变化的市场需求。
- 高质量标准:产品符合严格的质量控制标准,确保可靠性和耐用性。
- 定制解决方案:能够根据客户特定需求提供定制化的电容器解决方案。
- 全球服务网络:拥有遍布全球的销售和服务网络,为客户提供及时的支持和解决方案。

QSCF251Q1R5A1GV001T数据手册

厂牌 PDF简要描述 下载
JOHANSON TECHNOLOGY 陶瓷电容 JOHANSON TECHNOLOGY QSCF251Q1R5A1GV001T QSCF251Q1R5A1GV001T数据手册

QSCF251Q1R5A1GV001T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0709 ¥ 0.593
20000+ $ 0.0673 ¥ 0.5633
30000+ $ 0.0655 ¥ 0.5484
50000+ $ 0.0636 ¥ 0.532
70000+ $ 0.0624 ¥ 0.5223
100000+ $ 0.0613 ¥ 0.5131
库存: 10000
起订量: 10000 增量: 1
交货地:
最小起订量为:10000
合计: ¥ 5930
