500R07S7R5CV4T

产品分类: 陶瓷电容
产品描述: 7.5pF ±0.25pF C0G(NP0) 50V 0402 贴片安装 1.02mm*510μm*510μm
供应商型号:
供应商:
标准整包数: 0

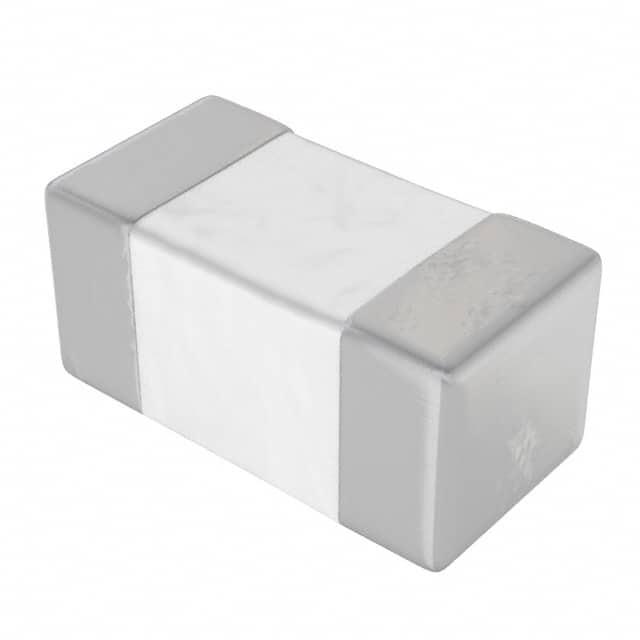

JOHANSON TECHNOLOGY 陶瓷电容 500R07S7R5CV4T

500R07S7R5CV4T概述

    高频低ESR/高Q值多层陶瓷电容器技术手册

    产品简介


    多层陶瓷电容器是专为高频和微波应用设计的产品。产品系列包括S系列(R07S、R14S、R15S)、L系列(R05L)和E系列(S42E、S48E、S58E)。这些电容器不仅具有超高的Q值(质量因子),还表现出NP0温度特性。S系列和E系列适用于高频到微波频率范围的应用,而L系列则适用于中高频应用。其中,E系列特别适用于高压、大电流的应用场景。

    技术参数


    - 尺寸和型号:
    - R05 (0201):0.2 - 100 pF
    - R07 (0402):0.2 - 33 pF
    - R14 (0603):0.2 - 100 pF
    - R15 (0805):0.3 - 220 pF
    - S42 (1111):0.2 - 1000 pF
    - S48 (2525):1.0 - 2700 pF
    - S58 (3838):1.0 - 5100 pF
    - 工作电压:
    - 25 V, 50 V, 100 V, 150 V, 200 V, 250 V, 360 V, 500 V, 720 V
    - 精度:
    - < 10pF:± 0.05 pF, ± 0.10 pF, ± 0.25 pF, ± 0.50 pF
    - ≥ 10pF:± 1%, ± 2%, ± 5%, ± 10%
    - 封装形式:
    - 芯片形式:Ni屏障或无磁Pt.-Ag
    - 无磁引脚形式
    - 温度系数:
    - NP0:0 ± 30 ppm/°C,-55°C 至 125°C
    - 绝缘电阻:
    - 25°C:> 10 GΩ
    - 介电强度:
    - 小于等于500 V:≥ 2.5 x WVDC
    - 大于500 V:≥ 1.5 x WVDC(仅适用于1000 V)
    - 大于等于1500 V:≥ 1 x WVDC

    产品特点和优势


    - 超高Q值:S系列和E系列电容器提供超高的Q值,适用于高频至微波频率范围。
    - NP0温度特性:出色的温度稳定性,适用于各种温度变化的应用场景。
    - 垂直和水平布置:不同安装方式提高了生产一致性和滤波性能。
    - 低ESR:减少能量损耗,提高效率。
    - 兼容性强:可用于多种电子设备和无线通信系统。

    应用案例和使用建议


    - 高频无线通信:S48E系列电容器广泛应用于无线通讯设备,如智能手机、路由器等。
    - 便携式无线产品:E系列电容器适用于移动设备的电池管理系统。
    - 建议:选择合适的电容值和封装尺寸以满足具体应用需求。确保良好的散热设计以防止过热。

    兼容性和支持


    - 所有未铅化部件符合RoHS标准。
    - 汽车版本AEC-Q200认证可按需提供。

    常见问题与解决方案


    - 问:如何确定最佳电容值?
    - 答:根据具体应用场景选择适合的电容值,可以通过手册中的选型图表进行参考。

    - 问:电容器的Q值受哪些因素影响?
    - 答:Q值受频率、温度、湿度等因素影响。在高频和极端环境下应进行充分测试以确保可靠性。

    总结和推荐


    综上所述,高频低ESR/高Q值多层陶瓷电容器具备卓越的高频性能、稳定的温度特性和优良的绝缘电阻。推荐用于高频无线通信和便携式电子产品中。通过合理选择和正确的使用方法,这些电容器能够显著提升系统的性能和可靠性。强烈推荐选用。

500R07S7R5CV4T参数

参数
电容值 7.5pF
容差 ±0.25pF
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1.02mm*510μm*510μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

500R07S7R5CV4T厂商介绍

Johanson Technology是一家全球领先的射频和微波陶瓷电容器制造商,专注于为各种应用提供高性能的电容器解决方案。公司主营产品包括:

1. 射频/微波陶瓷电容器:用于高频电路,如无线通信、**、**通信等。
2. 表面贴装电容器:适用于自动化装配线,常用于消费电子和工业设备。
3. 高压陶瓷电容器:适用于需要高电压稳定性的应用,如电力系统和医疗设备。
4. 通用陶瓷电容器:适用于各种通用电子设备,提供基本的电容功能。

Johanson Technology的产品广泛应用于通信、工业、医疗、*事和****等领域。公司的优势在于:

- 技术创新:持续研发新技术,以满足不断变化的市场需求。
- 高质量标准:产品符合严格的质量控制标准,确保可靠性和耐用性。
- 定制解决方案:能够根据客户特定需求提供定制化的电容器解决方案。
- 全球服务网络:拥有遍布全球的销售和服务网络,为客户提供及时的支持和解决方案。

500R07S7R5CV4T数据手册

厂牌 PDF简要描述 下载
JOHANSON TECHNOLOGY 陶瓷电容 JOHANSON TECHNOLOGY 500R07S7R5CV4T 500R07S7R5CV4T数据手册

500R07S7R5CV4T封装设计

查看详情并下载
Symbol
Footprint
3D Model
