9174 BK005

产品分类: 同轴线缆
厂牌: ALPHA WIRE
产品描述: Alpha Wire RG174/U同轴电缆, MEC COAXIAL系列, 30m长, 50 Ω, 黑色
供应商型号: 1302764
供应商: 海外现货
标准整包数: 1

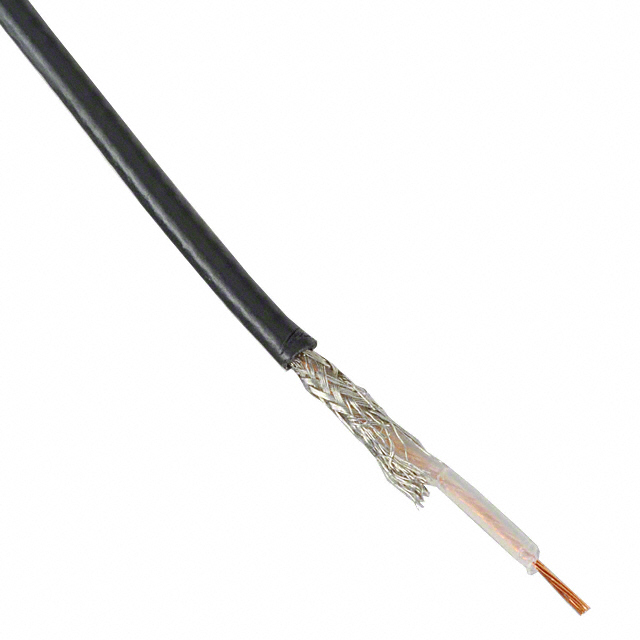

ALPHA WIRE 同轴线缆 9174 BK005

9174 BK005概述


    产品简介


    本产品为一种同轴电缆组件(型号:9174),由阿尔法线缆公司(Alpha Wire)生产。主要应用于电子通讯、射频传输及各类仪器仪表连接等领域。此款同轴电缆具备出色的电磁屏蔽和信号传输能力,适用于需要高可靠性信号传输的应用场合。

    技术参数


    - 结构
    - 导体直径:0.019英寸(26 AWG)
    - 绝缘层厚度:0.0205英寸
    - 屏蔽层覆盖率:85%(最小值)
    - 护套厚度:0.012英寸
    - 颜色:黑色、红色
    - 印字:ALPHA WIRE- P/N 9174
    - 适用标准
    - UL AWM/STYLE 1354
    - 军用标准 MIL-C-17D/119F RG 174/U
    - CE EU低电压指令2006/95/EC
    - 符合RoHS 2.0和REACH法规
    - 环境条件
    - 工作温度范围:-40°C至80°C
    - 弯曲半径:电缆直径的10倍
    - 最大拉力:3.9磅
    - 电气特性
    - 电压等级:1100 Vrms
    - 特性阻抗:50Ω ±2%
    - 接地电容:30.8 pF/英尺@1 kHz
    - 传播速度:66%
    - 直流电阻:96.7 Ω/1000英尺@20°C
    - 屏蔽直流电阻:11.8 Ω/1000英尺@20°C
    - 耐压:4.5 kV(最小值)
    - 起晕消光:1.5 kV(最小值)
    - 屏蔽衰减:20 dB(最小值)
    - 衰减(最大值):6 dB/100英尺@50 MHz;48 dB/100英尺@1 GHz

    产品特点和优势


    本产品具有以下几点独特优势:
    - 高效信号传输:高精度的特性阻抗设计和优秀的接地电容特性确保了信号传输的稳定性和可靠性。
    - 优良的屏蔽性能:85%的屏蔽覆盖率有效降低了外部电磁干扰的影响。
    - 广泛的应用范围:符合多种国际标准,如UL、MIL-C-17D、CE等,适用于不同环境下的应用需求。
    - 环保材料:符合RoHS 2.0和REACH法规,无有害物质,对环境友好。

    应用案例和使用建议


    - 雷达系统:在雷达系统中,这款同轴电缆能够保证信号传输的稳定性,提高雷达系统的检测精度。
    - 通信设备:用于无线电通信设备中,提供可靠的信号传输通道。
    - 医疗设备:例如MRI扫描仪,要求高精度信号传输和良好的电磁屏蔽效果。
    使用建议:
    - 在安装时应注意避免电缆受到机械损伤,以确保长期稳定的工作。
    - 确保环境温度在-40°C到80°C之间,以保持其最佳工作状态。
    - 尽量减少电缆的弯曲次数和幅度,以延长使用寿命。

    兼容性和支持


    - 兼容性:该产品与多种电子设备兼容,可方便地集成到现有的系统中。
    - 支持:阿尔法线缆公司提供了全面的技术支持和服务,确保客户能够在使用过程中得到及时的帮助。

    常见问题与解决方案


    - Q:如何正确识别和选择合适的电缆长度?
    - A:根据具体应用场景选择合适的长度,建议咨询技术人员以获得专业指导。

    - Q:电缆是否容易损坏?
    - A:采用优质的材料和制造工艺,提高了电缆的耐用性。但使用时仍需注意避免机械损伤。

    总结和推荐


    综上所述,阿尔法线缆公司的9174型同轴电缆组件是一款性能优异、应用广泛的电子元器件。它不仅符合各种严格的国际标准,而且具有高效的信号传输能力和优良的屏蔽性能。我们强烈推荐使用这款产品,以满足不同应用场景的需求。

9174 BK005参数

参数
100.0' (30.48m)
零件状态 在售
包装方式 散装

9174 BK005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

9174 BK005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 同轴线缆 ALPHA WIRE 9174 BK005 9174 BK005数据手册

9174 BK005封装设计

查看详情并下载
Symbol
Footprint
3D Model
