9058AC BK001

产品分类: 同轴线缆
厂牌: ALPHA WIRE
产品描述: Coaxial Cable Braid Polyethylene 21AWG 5.05mm 1400VAC Black 304.8m Spool
供应商型号: 2769781
供应商: 海外现货
标准整包数: 305

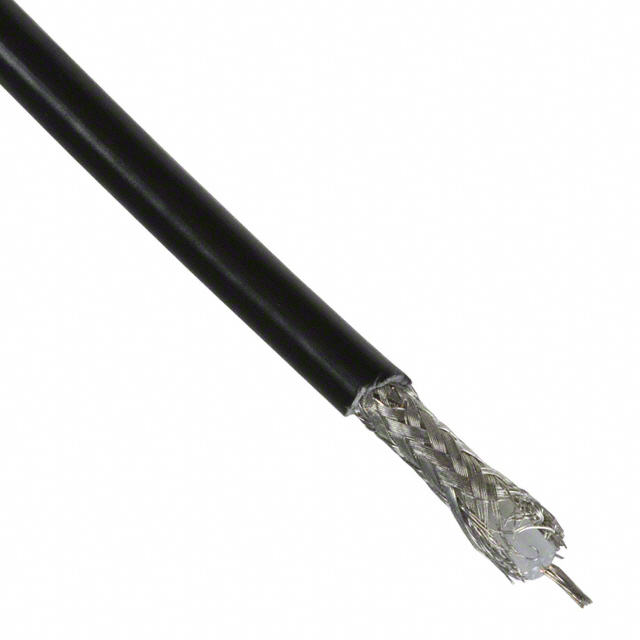

ALPHA WIRE 同轴线缆 9058AC BK001

9058AC BK001概述

    电子元器件技术手册:9058AC同轴电缆

    产品简介


    本手册介绍了9058AC型同轴电缆,这是一种广泛应用于通信、工业自动化及音频视频传输领域的高性能电缆。此型号电缆具备高阻抗稳定性、优异的机械性能和电气特性,适用于多种严苛环境下的信号传输需求。

    技术参数


    以下是9058AC同轴电缆的关键技术参数:
    | 参数名称 | 参数值 |

    | 外径(英寸) | 0.195 +/- 0.004 |
    | 绝缘材料 | 聚乙烯 (PE) |
    | 屏蔽层覆盖率 | 95% |
    | 护套材料 | PVC |
    | 温度范围 | -20°C 至 +60°C |
    | 弯曲半径 | 电缆直径的10倍 |
    | 电压等级 | 1400 VRMS |
    | 特性阻抗 | 50 Ω +/- 2 |
    | 接地电容 | 30.8 pF/ft (1 kHz时) |
    | 传播速度 | 66% |
    | 导体直流电阻 | 11.9 Ω/1000ft (20°C) |
    | 屏蔽直流电阻 | 4.5 Ω/1000ft (20°C) |
    | 耐压等级 | 5 kV (最小) |
    | 电晕熄灭电压 | 1.9 kV (最小) |
    | 衰减系数 | 5.8 dB/100ft (100 MHz) / 28 dB/100ft (1 GHz) |

    产品特点和优势


    9058AC同轴电缆具有以下显著特点和优势:
    - 高阻抗稳定性:保证信号传输的准确性和可靠性。
    - 优异的机械性能:支持弯曲半径小,便于安装且耐磨损。
    - 严格的环保标准:符合RoHS、REACH、加州65等严格环保标准,确保无毒无害。

    应用案例和使用建议


    此电缆常用于以下应用场景:
    - 通信系统:用于传输高频信号,如移动通信基站、局域网连接等。
    - 工业自动化:在严苛的工业环境中,用于数据传输及控制信号的传递。
    - 音频视频传输:提供高质量的音频和视频信号传输,适用于各种会议系统及多媒体播放设备。
    使用建议:
    - 在布线过程中避免强烈弯折,以防止损伤绝缘层和导体。
    - 安装时应注意远离强电磁干扰源,以保持信号传输质量。

    兼容性和支持


    - 兼容性:9058AC同轴电缆可与市面上常见的连接器配合使用,例如BNC接口、N型接口等。
    - 技术支持:Alpha Wire公司提供全面的技术支持和售后服务,确保用户在使用过程中遇到任何问题都能得到及时解决。

    常见问题与解决方案


    1. 信号衰减严重
    - 解决方法:检查是否有过度弯折或损坏的情况,重新布线或更换新电缆。
    2. 传输距离短
    - 解决方法:增加中继器或使用更高阻抗的电缆以延长传输距离。
    3. 屏蔽效果不佳
    - 解决方法:检查电缆屏蔽层是否完整,必要时更换电缆。

    总结和推荐


    9058AC型同轴电缆以其卓越的电气特性和优良的机械性能,在各类应用场景中表现出色。无论是对于需要长距离传输的通信系统,还是需要高精度信号传输的工业控制系统,该型号电缆都是理想的选择。总体而言,强烈推荐使用9058AC同轴电缆以满足您的需求。

9058AC BK001参数

参数
1000.0' (304.80m)
零件状态 在售

9058AC BK001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

9058AC BK001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 同轴线缆 ALPHA WIRE 9058AC BK001 9058AC BK001数据手册

9058AC BK001封装设计

查看详情并下载
Symbol
Footprint
3D Model
