首页  >  产品百科  >  9213 BK005

9213 BK005

产品分类: 同轴线缆
厂牌: ALPHA WIRE

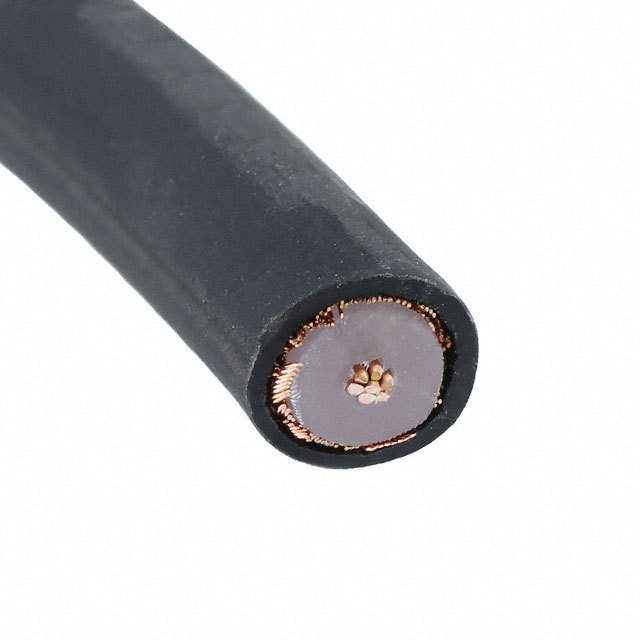

产品描述: Alpha Wire RG213/U同轴电缆, MEC COAXIAL系列, 30m长, 50 Ω, 黑色
供应商型号: 1265696
供应商: 海外现货
标准整包数: 30
ALPHA WIRE 同轴线缆 9213 BK005

9213 BK005概述


    产品简介


    产品名称:Alpha Wire 9213
    类型:同轴电缆
    主要功能:
    - 适用于多种电气和通信系统
    - 高频信号传输
    应用领域:
    - 军事通信
    - 工业自动化
    - 数据中心布线
    - 家用电器

    技术参数


    物理与机械特性:
    - 直径:0.285英寸(13股/0.0296英寸)
    - 绝缘层:0.098英寸壁厚,聚乙烯(PE)
    - 外皮:0.045英寸壁厚,II型PVC
    - 弯曲半径:10倍电缆直径
    - 最大拉力:64磅
    电气特性:
    - 工作温度范围:-15°C至80°C
    - 电压等级:3700 VRMS
    - 特性阻抗:50Ω ± 2%
    - 地电容:30.8 pF/英尺 @ 1 kHz(名义值)
    - 传播速度:66%
    - 导体直流电阻:1.7Ω/1000英尺 @ 20°C(名义值)
    - 外屏蔽直流电阻:1.2Ω/1000英尺 @ 20°C(名义值)
    - 耐压强度:最小10 kV
    - 电晕熄灭电压:最小5 kV
    - 衰减(最大dB/100英尺):100 MHz时2.3 dB,400 MHz时4.8 dB,1 GHz时9 dB

    产品特点和优势


    独特功能:
    - 高耐压强度
    - 低衰减率
    - 广泛的工作温度范围
    市场竞争力:
    - 遵循RoHS标准,无有害物质
    - 环保设计,符合REACH和加州65法案
    - 出色的机械和电气性能,适合各种恶劣环境

    应用案例和使用建议


    应用场景:
    - 军事通信系统中用于高频信号传输
    - 工业自动化设备中的信号传输线
    - 数据中心布线,确保高效稳定的数据传输
    使用建议:
    - 在高温环境下使用时,注意避免超过电缆的工作温度上限
    - 为提高信号传输质量,建议在弯曲安装时确保弯曲半径达到规范要求
    - 使用过程中保持电缆干燥,避免液体侵入影响电气性能

    兼容性和支持


    兼容性:
    - 本产品适用于大多数常见的通信和工业设备
    - 可与现有系统无缝集成
    支持和服务:
    - Alpha Wire提供全方位的技术支持和售后服务
    - 用户可随时联系技术支持团队获取帮助

    常见问题与解决方案


    常见问题及解决方案:
    - 问题:导体接触不良
    - 解决方案: 检查接头是否正确连接,确保导体紧固无松动。

    - 问题:电气干扰
    - 解决方案: 检查屏蔽层接地情况,确保良好接地以减少电磁干扰。

    - 问题:信号衰减严重
    - 解决方案: 检查电缆长度和弯曲情况,避免超长布线或过多弯曲导致信号衰减增加。

    总结和推荐


    综合评估:
    - Alpha Wire 9213是一款高性能的同轴电缆,具有出色的电气特性和广泛的适用范围。
    - 符合RoHS标准,无有害物质,环保且安全。
    - 在军事、工业自动化、数据中心等领域有广泛应用。
    推荐使用:
    - 推荐使用于对信号传输质量和稳定性要求较高的场合。
    - 在满足以上条件的前提下,强烈推荐选用Alpha Wire 9213作为高性能的信号传输解决方案。

9213 BK005参数

参数
100.0' (30.48m)
零件状态 在售

9213 BK005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

9213 BK005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 同轴线缆 ALPHA WIRE 9213 BK005 9213 BK005数据手册

9213 BK005封装设计

查看详情并下载
Symbol
Footprint
3D Model
