9174 BK001

产品分类: 同轴线缆
厂牌: ALPHA WIRE

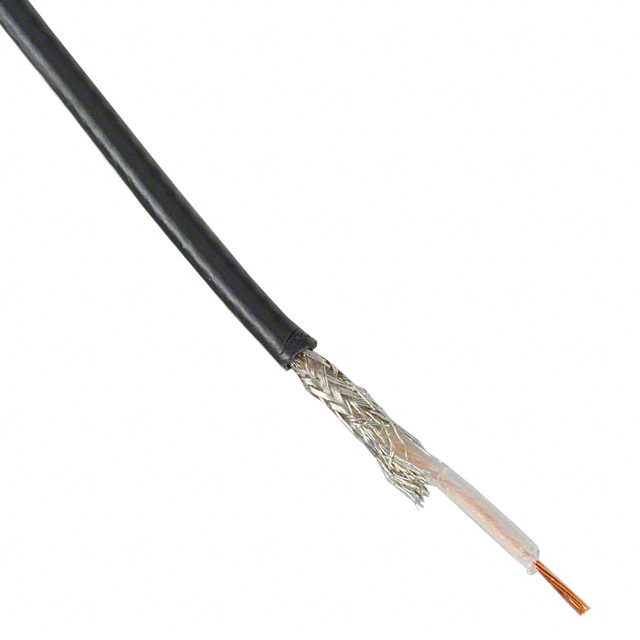

产品描述: Alpha Wire RG174/U同轴电缆, MEC COAXIAL系列, 304m长, 50 Ω, 黑色
供应商型号: 1302765
供应商: 海外现货
标准整包数: 1
ALPHA WIRE 同轴线缆 9174 BK001

9174 BK001概述


    产品简介


    Alpha Wire的9174型号是一款用于电子和通信设备的1X1同轴电缆组件。该组件的主要组成部分包括一个26号(7/34)单股铜线编织导体(BCW),以及一层聚乙烯(PE)绝缘层和PVC护套。这些材料的选择使得该产品具备优良的电气特性和机械强度,适用于广泛的工业应用。

    技术参数


    以下是9174型号的技术规格摘要:
    - 温度范围:-40°C至80°C
    - 电压额定值:1100 Vrms
    - 特性阻抗:50 Ω ± 2
    - 地面电容:30.8 pF/英尺(1kHz时)
    - 传播速度:66%
    - 导体电阻:96.7 Ω/1000英尺(20°C时)
    - 外屏蔽电阻:11.8 Ω/1000英尺(20°C时)
    - 耐电压能力:4.5 kV
    - 熄弧电压:1.5 kV
    - SRL(回损):20 dB(最小)
    - 最大衰减:6 dB/100英尺(50 MHz时),48 dB/100英尺(1 GHz时)
    - 弯曲半径:10倍电缆直径
    - 拉力:最大3.9磅

    产品特点和优势


    1. 环保合规性:符合RoHS和REACH标准,无有害物质超标,确保环境友好。
    2. 高可靠性:经过MIL-C-17D/119F标准认证,具备优异的电气和机械性能。
    3. 广泛适用性:适用于各种工业环境,具有优良的温度适应性和物理稳定性。
    4. 优良的信号传输性能:低损耗、高阻抗匹配特性,确保高效信号传输。

    应用案例和使用建议


    9174型号可广泛应用于电信、军事、医疗和工业控制等领域。例如,在电信系统中,它可用于信号传输,特别是在需要长距离传输且要求信号稳定的应用中。
    使用建议:
    - 在选择线缆长度时,应考虑实际使用需求和安装环境。
    - 安装过程中要避免过度弯曲,以保持电缆的物理稳定性和电气性能。
    - 定期检查连接部分,确保良好接触和信号完整性。

    兼容性和支持


    9174型号支持UL AWM/STYLE 1354标准,并已通过MIL-C-17D/119F认证。产品提供多种包装选项,包括连续长度和分段长度,方便用户根据需求选择合适的包装形式。

    常见问题与解决方案


    1. Q: 如何判断电缆是否受损?
    - A: 检查电缆外观是否有明显损伤或变形,如发现请立即更换。

    2. Q: 电缆的使用寿命如何延长?
    - A: 避免暴露于极端环境(如高温或低温)、保持清洁并定期检查连接部分,确保良好接触。
    3. Q: 电缆的最大弯折半径是多少?
    - A: 最大弯折半径为10倍电缆直径。避免过小的弯曲半径可以防止损坏电缆。

    总结和推荐


    总体而言,Alpha Wire的9174型号是一款高性能、环保的同轴电缆组件,适用于多种工业应用。其卓越的电气性能、可靠的机械特性以及广泛的环境适应性使其在市场上具有很高的竞争力。对于需要高性能、安全稳定的信号传输的应用,我们强烈推荐使用9174型号。

    Alpha Wire是一家专注于高品质电子元件和电缆制造的公司,为客户提供全面的产品支持和技术服务。如果您有任何疑问或需要更多技术支持,请访问官方网站或联系客户服务中心。

9174 BK001参数

参数
1000.0' (304.80m)
应用等级 工业级
零件状态 在售

9174 BK001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

9174 BK001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 同轴线缆 ALPHA WIRE 9174 BK001 9174 BK001数据手册

9174 BK001封装设计

查看详情并下载
Symbol
Footprint
3D Model
