首页  >  产品百科  >  9059B BK005

9059B BK005

产品分类: 同轴线缆
厂牌: ALPHA WIRE
产品描述: 阿尔法电线 RG59B/U同轴电缆, MEC COAXIAL系列, 30m长, 75 Ω, 黑色
供应商型号: 1119155
供应商: 海外现货
标准整包数: 30

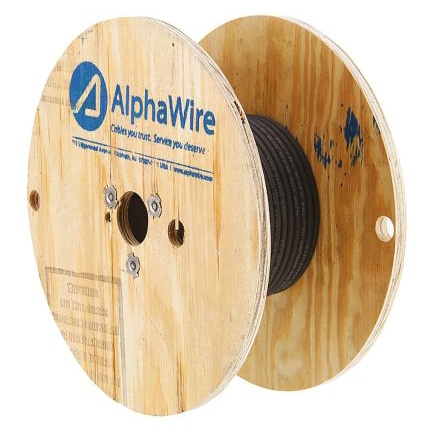

ALPHA WIRE 同轴线缆 9059B BK005

9059B BK005概述


    产品简介


    9059B 是由 Alpha Wire 生产的一款同轴电缆组件,主要用于传输高频信号。这种类型的电子元器件因其优良的屏蔽性能和高可靠性而广泛应用于电信、医疗、广播及工业自动化等领域。该产品主要包含一个导体(芯线)、屏蔽层和护套,能够在多种环境中稳定工作,并符合多项国际标准。

    技术参数

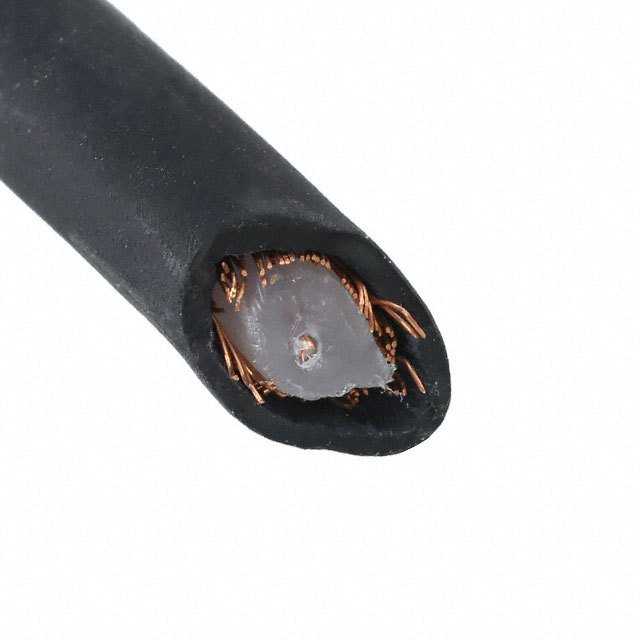

    - 构造与尺寸
    - 导体:直径为 0.023 英寸的实心铜线(BCW 23 AWG)
    - 绝缘层:厚度为 0.0615 英寸的聚乙烯(PE),外径为 0.146 英寸
    - 屏蔽层:94% 最小覆盖度的编织铜线
    - 护套:厚度为 0.034 英寸的 Type IIA PVC,颜色为黑色
    - 电气特性
    - 电压等级:1700 VRMS
    - 特性阻抗:75 欧姆 ±3%
    - 接地电容:20.5 pF/英尺(@ 1 kHz)
    - 传播速度:66%
    - 线芯电阻:51.8 欧姆/1000 英尺(@ 20°C)
    - 屏蔽电阻:2.5 欧姆/1000 英尺(@ 20°C)
    - 耐压:7 kV(最小值)
    - 冠状消散:2.3 kV(最小值)
    - 衰减(最大值):9 dB/100 英尺(@ 400 MHz);30 dB/100 英尺(@ 3 GHz)
    - 环境特性
    - 温度范围:-20°C 至 60°C
    - 弯曲半径:10 倍电缆直径
    - 最大拉力:11.3 磅
    - 认证
    - UL CL2X 60°C
    - CSA International CMH 60°C
    - MIL-C-17D/29B RG-59B/U
    - 符合欧盟低电压指令 2006/95/EC
    - 符合 REACH 和 RoHS 标准

    产品特点和优势


    9059B 同轴电缆具备优良的电磁干扰屏蔽效果,确保在传输过程中信号的完整性不受影响。此外,它还具有很高的机械强度,能够承受长时间的弯折和拉伸。产品还满足多种国际认证要求,保证了在不同领域的广泛应用和高可靠性。

    应用案例和使用建议


    9059B 同轴电缆适用于电信传输、医疗设备、视频监控及工业自动化等多个场景。例如,在视频监控系统中,它能有效减少信号衰减和干扰,提高图像质量。在选择安装位置时,需注意弯曲半径的要求,以避免损伤电缆。对于复杂的安装环境,建议寻求专业工程师的帮助,确保安装正确无误。

    兼容性和支持


    该产品与多种标准设备兼容,能够方便地与其他组件集成。Alpha Wire 提供全面的技术支持和售后服务,包括详细的安装指南和使用手册,帮助用户顺利部署和使用该产品。

    常见问题与解决方案


    - Q: 如何确认电缆的安装是否正确?
    - A: 检查电缆是否有物理损伤,如弯曲过度、受潮或压痕。正确安装后,电缆应保持平直,无扭曲现象。
    - Q: 如何处理电缆接头处的电磁干扰问题?
    - A: 使用高质量的接头和正确的安装方法,确保良好的电气连接和屏蔽效果。必要时可使用额外的屏蔽材料包裹接头。
    - Q: 电缆在极端温度下表现如何?
    - A: 电缆的工作温度范围为 -20°C 至 60°C,超出此范围可能会影响电缆的性能和寿命。建议根据具体应用场景选择合适的电缆。

    总结和推荐


    总体而言,9059B 同轴电缆是一款高质量、高性能的产品,非常适合需要高可靠性、良好屏蔽性能的应用场合。无论是电信传输还是医疗设备,该产品都能提供优异的表现。强烈推荐使用这款产品,以满足您的特定需求。

9059B BK005参数

参数
100.0' (30.48m)
零件状态 在售

9059B BK005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

9059B BK005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 同轴线缆 ALPHA WIRE 9059B BK005 9059B BK005数据手册

9059B BK005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1892.6289
库存: 0
起订量: 30 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
