9849 YL005

产品分类: 同轴线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: ET-4228041
供应商: 海外现货
标准整包数: 1

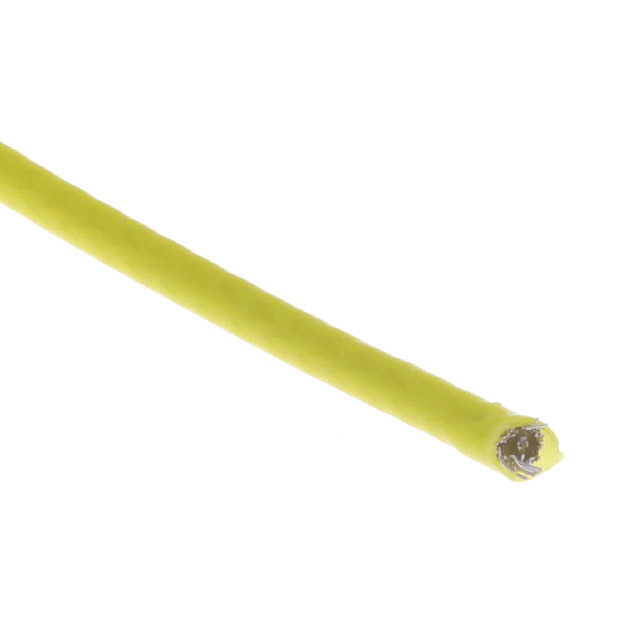

ALPHA WIRE 同轴线缆 9849 YL005

9849 YL005概述

    电子元器件产品技术手册

    1. 产品简介


    本产品为一款26(7/34)AWG银镀铜非磁性同轴电缆,适用于多种工业及商业用途。它主要用于信号传输、控制和数据通信等领域,能够满足各种环境下的要求。

    2. 技术参数


    - 导体:26(7/34)AWG 银镀铜非磁性材料,直径0.0189英寸
    - 绝缘层:0.0185英寸厚的FEP(氟化乙烯丙烯共聚物),外径0.0559英寸
    - 屏蔽层:非磁性银镀铜编织屏蔽层,最小覆盖率95%
    - 护套:0.012英寸厚的FEP(氟化乙烯丙烯共聚物),可选颜色:透明、黑色、棕色、红色、橙色、黄色、绿色、蓝色、紫色、石板灰、白色
    - 温度范围:-70°C至200°C
    - 弯曲半径:电缆直径的10倍
    - 拉伸强度:最大4.2磅
    - 电压等级:1000VRMS
    - 特性阻抗:50Ω±2Ω
    - 接地电容:1kHz时28pF/英尺(标称)
    - 传播速度:70%
    - 导体电阻:20°C时最大38.7Ω/1000英尺
    - 衰减:100MHz时最大8.6dB/100英尺;400MHz时最大18dB/100英尺;1GHz时最大29.8dB/100英尺
    - 包装规格:3.5英寸x 3英寸x 1.125英寸(连续长度)

    3. 产品特点和优势


    - 高可靠性:通过了严格的物理和机械性能测试,确保在恶劣环境下依然保持稳定。
    - 环保材料:符合欧盟RoHS2和RoHS3标准,不含受限制的有害物质。
    - 广泛适用性:可在-70°C至200°C的温度范围内工作,适合多种严苛环境。
    - 高精度:特性阻抗控制在±2Ω以内,保证信号传输质量。
    - 多色选择:提供多种颜色选择,方便识别和管理。

    4. 应用案例和使用建议


    该同轴电缆在工业自动化控制系统、数据通信网络以及传感器连接等方面广泛应用。建议在安装过程中注意以下几点:
    - 环境选择:确保安装环境温度在-70°C至200°C之间,避免长时间暴露在极端环境中。
    - 安装方式:保持弯曲半径为电缆直径的10倍以上,以避免损伤。
    - 防干扰:由于具备良好的屏蔽效果,适用于需要抗电磁干扰的应用场合。
    - 定期检查:定期检查电缆的磨损情况,确保其正常工作。

    5. 兼容性和支持


    - 兼容性:该产品可以与各种标准接口兼容,适用于广泛的电子设备。
    - 支持服务:Alpha Wire公司提供全面的技术支持和售后服务,包括产品安装指导、故障排查和技术咨询等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆断裂 | 确保安装时弯曲半径不小于电缆直径的10倍 |
    | 信号传输不稳定 | 检查接头连接是否牢固,确认屏蔽层无损坏 |
    | 电缆变色 | 确保存储在干燥、阴凉的地方,避免阳光直射 |

    7. 总结和推荐


    综上所述,这款同轴电缆具有优异的性能和广泛的应用前景,特别适用于需要高可靠性和强抗干扰能力的应用场合。强烈推荐给需要高性能同轴电缆的用户。 Alpha Wire公司提供的高质量产品和支持服务也使得该产品在市场上具有较高的竞争力。

9849 YL005参数

参数
100.0' (30.48m)

9849 YL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

9849 YL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 同轴线缆 ALPHA WIRE 9849 YL005 9849 YL005数据手册

9849 YL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 810.1923 ¥ 6846.125
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6846.12
