600S330FT250XT

产品分类: 陶瓷电容
产品描述: 33pF ±1% C0G(NP0) 250V 0603 贴片安装 1.6mm(长度)*810μm(宽度)
供应商型号:
供应商:
标准整包数: 0

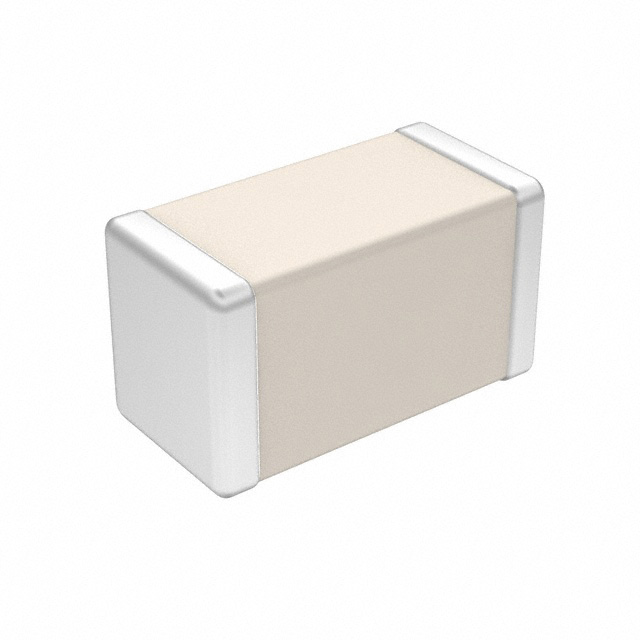

AMERICAN TECHNICAL CERAMICS 陶瓷电容 600S330FT250XT

600S330FT250XT概述

    ATC 600S Series Ultra-Low ESR, High Q NPO RF & Microwave Capacitors

    1. 产品简介


    ATC 600S系列是一款超低ESR(等效串联电阻)、高Q值、NPO陶瓷射频和微波电容器。这类电容器主要应用于高频信号处理,如无线通信、卫星通信和基站设备等。其主要功能包括滤波网络设计、高频源生成、匹配网络构建以及调谐、耦合、旁路和直流阻隔等多种电路应用。

    2. 技术参数


    - 电容范围:0.1 pF 至 100 pF
    - 容差:依据具体型号不同,容差范围为 ±0.1 pF 至 ±20%
    - 工作电压:250 V
    - 品质因数(Q):> 2000 @ 1 MHz
    - 工作温度范围:-55°C 至 +125°C(无降额)
    - 温度系数:0 ± 30 ppm/°C,范围 -55°C 至 +125°C
    - 绝缘电阻:在+25°C 和额定工作电压下 ≥ 105 MΩ;在+125°C 和额定工作电压下 ≥ 104 MΩ
    - 耐压强度:2.5 倍工作电压持续5秒
    - 老化率:无老化现象
    - 介电损耗:无压电效应
    - 端子:采用锡镀镍屏障(标准)、非磁性屏障或锡铅镀镍屏障
    - 焊料润湿性:焊料覆盖面积 > 90% 端子
    - 端子强度:典型4磅,最小2磅
    - 寿命测试:在+125°C 条件下以两倍额定电压连续运行2000小时
    - 热冲击:在-55°C 至 +125°C 循环5次
    - 防潮性:符合MIL-STD-202方法106标准
    - 包装:采用卷带包装(标准),可选择垂直卷带包装

    3. 产品特点和优势


    - 低ESR:在同类产品中具有最低的ESR。
    - 高工作电压:能够承受高达250V的工作电压。
    - 标准EIA尺寸:0603。
    - 激光标记(可选):便于识别。
    - RoHS合规:符合环保标准。
    - 高自谐振频率:适合高频应用。

    4. 应用案例和使用建议


    - 应用案例:广泛用于移动基站、无线通信设备、宽带无线服务、卫星通信系统以及WiMAX(802.16)设备中。
    - 使用建议:
    - 在需要高稳定性和高精度的应用中,建议使用较小容差的型号。
    - 由于具有良好的温度稳定性,建议在环境温度波动较大的情况下使用。

    5. 兼容性和支持


    - 兼容性:与其他常见的RF和微波电路元件兼容。
    - 支持:提供全面的技术支持和客户服务,确保客户获得最佳的使用体验。

    6. 常见问题与解决方案


    - 问题1:工作电压是否受温度影响?
    - 解决方案:在指定的工作温度范围内(-55°C 至 +125°C),无需降额处理,保证稳定的工作电压。
    - 问题2:如何确认焊料覆盖率?
    - 解决方案:检查焊料覆盖面积大于90%,确保良好的电气连接。
    - 问题3:如何进行端子强度测试?
    - 解决方案:通过施加至少2磅的力来验证端子的可靠性。

    7. 总结和推荐


    总结:ATC 600S系列电容器在超低ESR、高Q值、稳定性和兼容性方面表现卓越。其广泛应用在各种高性能的RF和微波电路中,适用于严苛的环境条件。
    推荐:强烈推荐使用ATC 600S系列电容器。无论是对ESR要求极高的电路还是需要高稳定性的应用场景,这款电容器都是您的理想选择。

600S330FT250XT参数

参数
电容值 33pF
容差 ±1%
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 1.6mm(长度)*810μm(宽度)
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

600S330FT250XT厂商介绍

American Technical Ceramics(ATC)是一家全球领先的工程陶瓷和先进材料解决方案提供商,专注于为各种行业提供定制化的精密陶瓷组件和系统。ATC的产品主要分为以下几类:

1. 电子陶瓷:用于电子行业,包括电路板、电容器、电阻器等。
2. 结构陶瓷:用于需要高强度、耐磨和耐高温的应用,如****、汽车和工业机械。
3. 先进材料:包括用于特定高科技应用的复合材料和特殊材料。

ATC的产品广泛应用于以下领域:

- 电子行业:用于制造电子设备和组件。
- ****:用于**和**器的关键部件。
- 汽车行业:用于提高汽车性能和燃油效率的部件。
- 医疗行业:用于制造医疗器械和设备。
- 工业应用:用于提高工业设备的耐用性和效率。

ATC的优势在于:

- 技术创新:持续投资研发,以保持技术领先。
- 定制解决方案:能够根据客户需求提供定制化的产品和服务。
- 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
- 全球网络:拥有遍布全球的生产和销售网络,能够快速响应客户需求。

600S330FT250XT数据手册

厂牌 PDF简要描述 下载
AMERICAN TECHNICAL CERAMICS 陶瓷电容 AMERICAN TECHNICAL CERAMICS 600S330FT250XT 600S330FT250XT数据手册

600S330FT250XT封装设计

查看详情并下载
Symbol
Footprint
3D Model
