首页  >  产品百科  >  600F0R9BT250XT

600F0R9BT250XT

产品分类: 陶瓷电容
产品描述: 0.9pF ±0.1pF C0G(NP0) 250V 0805 贴片安装 2.01mm(长度)*1.24mm(宽度)
供应商型号: CSCS-600F0R9BT250XT
供应商: 海外现货
标准整包数: 1

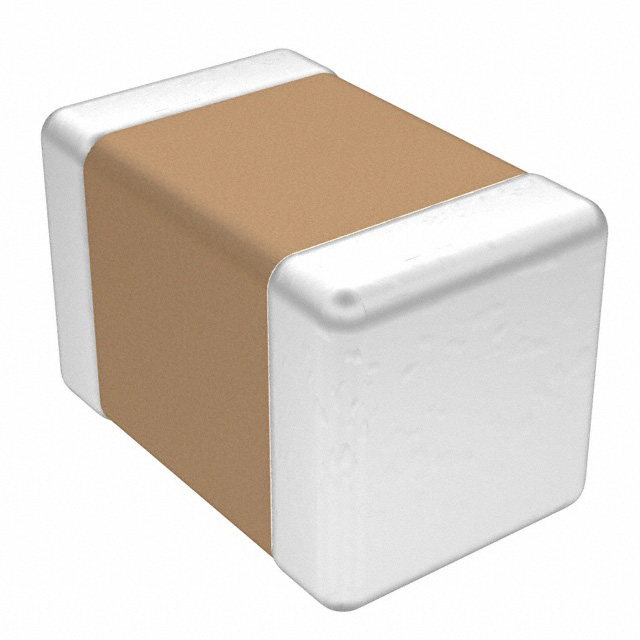

AMERICAN TECHNICAL CERAMICS 陶瓷电容 600F0R9BT250XT

600F0R9BT250XT概述

    ATC 600F 系列超低 ESR、高 Q 值 NPO 射频和微波电容器

    1. 产品简介


    ATC 600F 系列是美国技术陶瓷公司(American Technical Ceramics)生产的高性能射频和微波电容器。这些电容器以其超低的等效串联电阻(ESR)、高 Q 值和严格的工作电压(WVDC)而闻名。该系列产品主要应用于无线通信、卫星通信、基站以及其他高频应用场合。

    2. 技术参数


    - 电容范围: 0.1 pF 至 240 pF
    - 工作电压 (WVDC): 250 V
    - 耐压测试 (DWV): 2.5 x WVDC 持续 5 秒
    - 温度系数 (TCC): ±30 ppm/°C (-55°C 到 +125°C)
    - 绝缘电阻: +25°C 时最小值为 100 MΩ;+125°C 时最小值为 10 MΩ
    - 端子强度: 4 lb Typ., 2 lb min.
    - 耐热冲击: -55°C 到 +125°C 循环 5 次
    - 潮气抵抗: 符合 MIL-STD-202 方法 106 标准
    - 激光标记(可选)

    3. 产品特点和优势


    - 最低的 ESR: 在同类产品中拥有最低的等效串联电阻。
    - 最高的工作电压: 可达 250 V。
    - 标准 EIA 尺寸: 0805 尺寸。
    - 高自谐振频率: 适合高频应用。
    - 符合 RoHS 规范: 铅含量低于欧盟限制标准。

    4. 应用案例和使用建议


    - 应用领域: 细胞基站、无线通信、宽带无线服务、卫星通信、WiMAX (802.16)。
    - 电路应用: 滤波网络、高 Q 频率源、匹配网络、调谐、耦合、旁路及直流阻断。
    - 使用建议: 为确保最佳性能,应将电容器水平安装在 23.3-mil 厚的 Rogers RO4350 软板上,铜迹线宽度为 52-mil,铜厚度为 1/2 盎司。

    5. 兼容性和支持


    - 兼容性: 适用于多种高频应用。
    - 厂商支持: ATC 提供详尽的技术文档和客户服务,可通过其网站获取更多详细信息。

    6. 常见问题与解决方案


    - Q: 安装时电容器如何固定?
    A: 推荐水平安装在符合标准的 PCB 上,以避免震动导致松动。
    - Q: 如何提高电容器的使用寿命?
    A: 保持工作温度在 -55°C 到 +125°C 的范围内,避免超过规定的最大工作电压。

    7. 总结和推荐


    综合评估:ATC 600F 系列电容器在高温、高湿度环境中表现出色,具备优秀的稳定性和高可靠性。其超低的 ESR 和高 Q 值使其成为高要求应用场合的理想选择。
    推荐:鉴于上述特点,强烈推荐给需要高性能射频和微波电容器的设计工程师。这些电容器在多种应用场景中都能提供出色的性能和稳定性,是值得信赖的选择。

600F0R9BT250XT参数

参数
电容值 0.9pF
容差 ±0.1pF
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 2.01mm(长度)*1.24mm(宽度)
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

600F0R9BT250XT厂商介绍

American Technical Ceramics(ATC)是一家全球领先的工程陶瓷和先进材料解决方案提供商,专注于为各种行业提供定制化的精密陶瓷组件和系统。ATC的产品主要分为以下几类:

1. 电子陶瓷:用于电子行业,包括电路板、电容器、电阻器等。
2. 结构陶瓷:用于需要高强度、耐磨和耐高温的应用,如****、汽车和工业机械。
3. 先进材料:包括用于特定高科技应用的复合材料和特殊材料。

ATC的产品广泛应用于以下领域:

- 电子行业:用于制造电子设备和组件。
- ****:用于**和**器的关键部件。
- 汽车行业:用于提高汽车性能和燃油效率的部件。
- 医疗行业:用于制造医疗器械和设备。
- 工业应用:用于提高工业设备的耐用性和效率。

ATC的优势在于:

- 技术创新:持续投资研发,以保持技术领先。
- 定制解决方案:能够根据客户需求提供定制化的产品和服务。
- 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
- 全球网络:拥有遍布全球的生产和销售网络,能够快速响应客户需求。

600F0R9BT250XT数据手册

厂牌 PDF简要描述 下载
AMERICAN TECHNICAL CERAMICS 陶瓷电容 AMERICAN TECHNICAL CERAMICS 600F0R9BT250XT 600F0R9BT250XT数据手册

600F0R9BT250XT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
308+ $ 0.39 ¥ 3.2955
库存: 2645
起订量: 1283 增量: 1
交货地:
最小起订量为:308
合计: ¥ 1015.01
直接购买
加入购物车
