600S390GT250XT

产品分类: 陶瓷电容
产品描述: 39pF ±2% C0G(NP0) 250V 0603 贴片安装 1.6mm(长度)*810μm(宽度)
供应商型号: 11M-600S390GT250XT
供应商: 云汉优选
标准整包数: 1

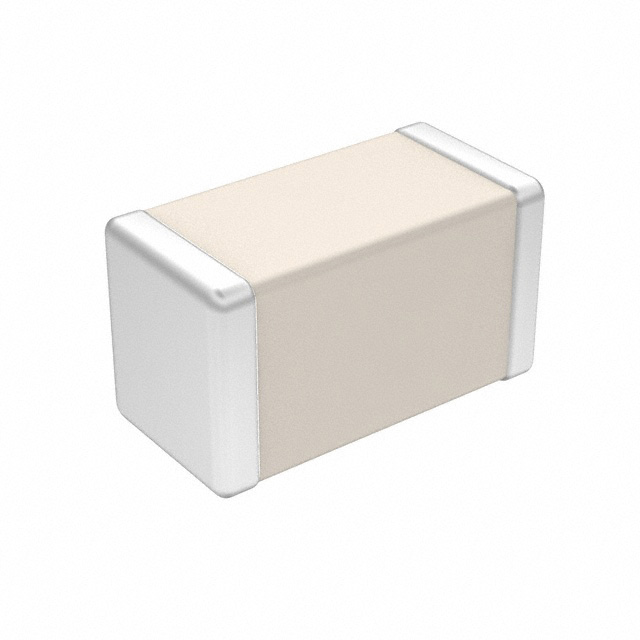

AMERICAN TECHNICAL CERAMICS 陶瓷电容 600S390GT250XT

600S390GT250XT概述

    ATC 600S 系列超低ESR、高Q值NPO射频及微波电容器

    产品简介


    ATC 600S系列是一款专为射频和微波应用设计的超低ESR(等效串联电阻)、高Q值的NPO电容器。这种电容器以其卓越的性能在多种高频应用中表现优异,广泛应用于蜂窝基站、无线通信、宽带无线服务、卫星通信和WiMAX(802.16)等领域。电容器主要用于滤波网络、高Q频率源、匹配网络、调谐、耦合、旁路和直流阻隔等多种电路应用。

    技术参数


    | 参数 | 规格 |

    | 电容范围 | 0.1 pF 至 100 pF |
    | 容差 | 见电容值图表 |
    | 工作电压(WVDC) | 250 V |
    | 质量因子(Q) | > 2000 @ 1 MHz |
    | 操作温度范围 | -55°C 至 +125°C |
    | 温度系数电容(TCC) | 0 ± 30 ppm/°C |
    | 绝缘电阻 | 105 MΩ @ +25°C, 额定WVDC |
    104 MΩ @ +125°C, 额定WVDC |
    | 介电耐压(DWV) | 2.5 x WVDC 5秒 |
    | 老化率 | 无 |
    | 压电效应 | 无 |
    | 端接类型 | 锡镀层过镍屏障(标准) |
    锡镀层过非磁性屏障 |
    锡/铅焊料镀层过镍屏障 |
    | 可焊性 | 端接覆盖率 > 90% |
    | 端子强度 | 4 lbs.典型,2 lbs.最小 |
    | 寿命测试 | 2000小时,+125°C 2X WVDC |
    | 热冲击 | 5个循环,-55°C至+125°C |
    | 防潮性 | MIL-STD-202,方法106 |

    产品特点和优势


    ATC 600S系列具备以下显著特点和优势:
    - 类别中最低的ESR
    - 类别中最高的工作电压250V
    - 标准EIA尺寸:0603
    - 激光标记(可选)
    - 符合RoHS标准
    - 高自谐振频率
    这些特点使其在高频应用中表现出色,且因其出色的稳定性和可靠性,在众多应用中拥有极高的市场竞争力。

    应用案例和使用建议


    ATC 600S系列电容器主要应用于如蜂窝基站、无线通信和卫星通信等领域。以下是使用建议和优化方案:
    1. 蜂窝基站:确保环境温度在电容器的操作范围内,以便达到最佳性能。
    2. 无线通信:结合激光标记和符合RoHS标准的特点,提高可靠性并满足环保要求。
    3. 卫星通信:利用其宽广的操作温度范围和高Q值,提高信号质量和稳定性。
    对于需要进行电路原型设计的情况,可以考虑购买设计套件,其中包含了多种标准电容值,便于快速开发和验证。

    兼容性和支持


    ATC 600S系列电容器的端接类型有三种选择,适用于不同需求。此外,ATC公司提供设计和支持,可以通过电子邮件或电话联系。

    常见问题与解决方案


    根据手册中的信息,这里列举几个常见的问题及解决方案:
    - 问题1:电容值不准确。
    - 解决方案:检查焊接是否合格,确保电容器没有受到物理损伤。
    - 问题2:绝缘电阻下降。
    - 解决方案:检查工作环境温度是否在允许范围内,避免过高温度导致性能下降。
    - 问题3:端子强度不足。
    - 解决方案:在安装时正确固定,确保符合规格要求。

    总结和推荐


    总体来说,ATC 600S系列电容器在高频应用中表现出色,具有极低的ESR和高Q值,适合用于复杂高频电子系统的设计。通过详细的电气和机械规格,这一系列产品展现了卓越的质量和可靠性,非常适合工程师和设计师使用。强烈推荐这一款高性能电容器,以满足各种高级射频和微波应用的需求。

600S390GT250XT参数

参数
电容值 39pF
容差 ±2%
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 1.6mm(长度)*810μm(宽度)
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

600S390GT250XT厂商介绍

American Technical Ceramics(ATC)是一家全球领先的工程陶瓷和先进材料解决方案提供商,专注于为各种行业提供定制化的精密陶瓷组件和系统。ATC的产品主要分为以下几类:

1. 电子陶瓷:用于电子行业,包括电路板、电容器、电阻器等。
2. 结构陶瓷:用于需要高强度、耐磨和耐高温的应用,如****、汽车和工业机械。
3. 先进材料:包括用于特定高科技应用的复合材料和特殊材料。

ATC的产品广泛应用于以下领域:

- 电子行业:用于制造电子设备和组件。
- ****:用于**和**器的关键部件。
- 汽车行业:用于提高汽车性能和燃油效率的部件。
- 医疗行业:用于制造医疗器械和设备。
- 工业应用:用于提高工业设备的耐用性和效率。

ATC的优势在于:

- 技术创新:持续投资研发,以保持技术领先。
- 定制解决方案:能够根据客户需求提供定制化的产品和服务。
- 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
- 全球网络:拥有遍布全球的生产和销售网络,能够快速响应客户需求。

600S390GT250XT数据手册

厂牌 PDF简要描述 下载
AMERICAN TECHNICAL CERAMICS 陶瓷电容 AMERICAN TECHNICAL CERAMICS 600S390GT250XT 600S390GT250XT数据手册

600S390GT250XT封装设计

查看详情并下载
Symbol
Footprint
3D Model
