OTBVN6QD

产品分类:
厂牌: BANNER ENGINEERING
产品描述:
供应商型号: 4458869
供应商: 海外现货
标准整包数: 1
BANNER ENGINEERING  OTBVN6QD

OTBVN6QD概述

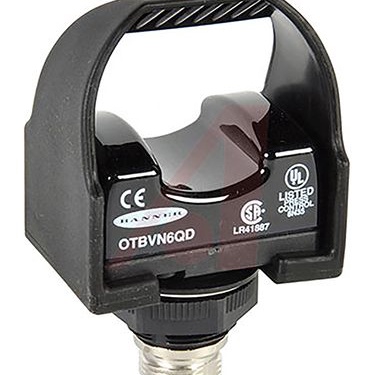

    Banner Engineering OPTO-TOUCH™ Opto-Touch Buttons

    产品简介


    Banner Engineering Corporation 的OPTO-TOUCH™ 光学触控按钮是一种触摸激活的光电开关,旨在取代电容式触摸开关和机械按钮。OPTO-TOUCH 的 SPDT 继电器或固态输出(取决于型号)在手指引入到“触控区域”(轭部)并中断红外线感应光束时被激活。这种光学触控按钮设计符合人体工程学,可消除机械按钮带来的手、腕和臂的压力,无需任何物理压力即可操作。此外,指示灯会亮起以表示“电源开启”和“输出激活”。

    技术参数


    - 供电电压: 适用于105至130V交流电、210至250V交流电(50/60 Hz)、10至30V直流电或20至30V交流/直流电(在25 mA以下,不含负载)。
    - 输出配置:
    - 交流和交流/直流模型: 所有模型具有 SPDT 电磁继电器(一个常开触点,一个常闭触点)。
    - 直流模型:
    - OTBVN6 模型具有互补型 NPN 沉降输出。
    - OTBVP6 模型具有互补型 PNP 源输出。
    - 输出额定值:
    - 交流和交流/直流模型: 最大电压为 250V 交流或 30V 直流,最大电流为 7 安培(电阻负载),最大功率为 1 马力,最小负载为 0.05 瓦(直流),0.05VA(交流)。
    - 直流模型: 最大负载电流为 150mA。
    - 瞬态抑制: 建议用于切换感性负载。
    - 环境光抗扰度: 120,000 勒克斯(直射阳光)。
    - EMI/RFI 抗扰度: 高度抗单频和混合 EMI 和 RFI 干扰。
    - 工作温度范围: -20°C 到 +50°C。

    产品特点和优势


    - 人体工程学设计: 消除了传统按钮的物理压力。
    - 高可靠性: 高度抵抗 EMI、RFI 和环境光线干扰。
    - 多种安装选项: 包括黑多硫化物和红色聚碳酸酯(Lexan®)外壳,以及方便的螺丝固定基座。
    - 多功能输出: 可选电磁继电器或固态输出,适用于不同场合。

    应用案例和使用建议


    - 工业自动化: 在需要安全控制的机器中代替传统的机械按钮。
    - 机械设备: 用于自动装配线上的点动控制,提高操作便捷性。
    - 安全应用: 由于光学检测机制,不易误触,适合需要双重确认的应用场景。
    使用建议:
    - 防护罩: 为防止误触发,务必安装所提供的防护罩。
    - 电缆选择: 根据所需电压和连接方式选择合适的电缆型号(QD 或非 QD)。
    - 防误触发设计: 确保使用正确的电路设计,避免虚假信号导致误触发。

    兼容性和支持


    - 兼容性: 支持多种标准电源输入,适用于不同的自动化设备。
    - 支持: Banner Engineering Corp 提供一年保修,涵盖材料和工艺缺陷。详细信息参见产品手册。

    常见问题与解决方案


    - Q: 为什么设备不响应?
    - A: 检查电源电压是否正确,红外线传感器是否有障碍物阻挡。
    - Q: 输出没有切换?
    - A: 检查电缆连接是否松动或损坏,确保负载不超过额定值。
    - Q: 设备过热?
    - A: 确认工作环境温度在-20°C 到 +50°C 范围内,检查散热是否良好。

    总结和推荐


    综上所述,Banner Engineering Corp 的 OPTO-TOUCH™ 光学触控按钮在人体工程学设计、高可靠性和多功能性方面表现出色,适用于各种工业自动化和安全控制场合。强烈推荐给需要高可靠性触控按钮的工业自动化项目。

OTBVN6QD厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

OTBVN6QD数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING BANNER ENGINEERING OTBVN6QD OTBVN6QD数据手册
