QS18VN6LV

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS18系列, NPN输出, 检测范围6.5 m
供应商型号: 8479233
供应商: 海外现货
标准整包数: 1

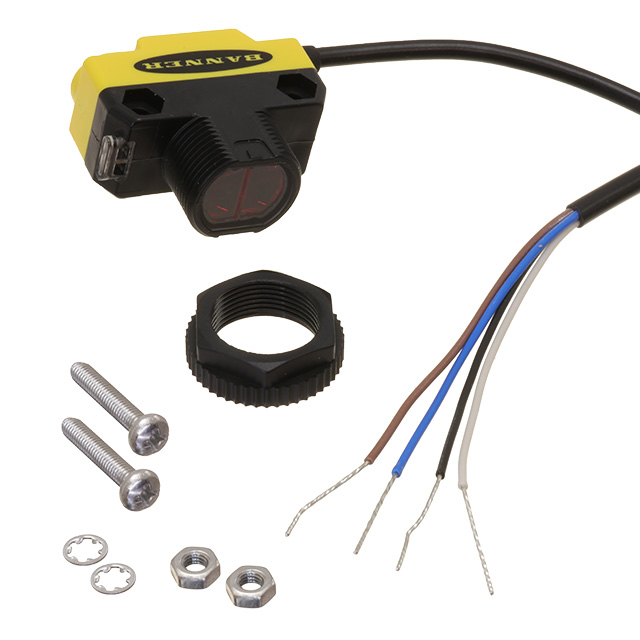

BANNER ENGINEERING 光电传感器 QS18VN6LV

QS18VN6LV概述

    WORLD-BEAM® QS18 系列微型自含式光电传感器



    产品简介




    WORLD-BEAM® QS18 系列传感器是一款采用通用安装设计的微型自含式光电传感器。该系列产品适用于广泛的工业应用,如自动化装配线、物料搬运系统、物流分拣和检测设备。凭借其高性能和可靠性,QS18 系列传感器在各种环境中提供可靠的检测能力,特别适用于需要高精度测量的应用场合。


    技术参数




    - 供电电压:10 V dc 至 30 V dc(10% 最大纹波),且不超过 25 mA(不包括负载)
    - 光源:
    - 反射模式:红外线,波长 940 nm
    - 塑料光纤、反射模式、汇聚模式:可见红光,波长 660 nm
    - 固定场模式和 DVS 模式:可见红光,波长 630 nm
    - 输出配置:
    - SPDT 固态互补电路(电流沉降或流出),具体取决于型号
    - 输出电流最大值:每个输出 100 mA(25°C)
    - 通电延迟时间:100 毫秒
    - 认证:
    - 需要过流保护,具体要求见技术手册表格
    - 机械参数:
    - ABS 材质外壳
    - 包括 3 mm 安装硬件
    - 环境参数:
    - 防护等级:IEC IP67;NEMA 6
    - 工作温度范围:-20°C 至 +70°C(-4°F 至 +158°F)
    - 相对湿度:最大 95%(+50°C)


    产品特点和优势




    WORLD-BEAM® QS18 系列传感器具有多种型号,涵盖了不同传感模式和检测距离,满足不同应用需求。其主要优势包括:
    - 精确度高:采用先进的光电技术和高性能光源,确保测量精度。
    - 响应速度快:不同的工作模式下,重复性可达到几微秒级别,保证快速响应。
    - 环境适应性强:防护等级为 IEC IP67 和 NEMA 6,能够在恶劣环境下稳定工作。
    - 耐用性好:符合 MIL-STD-202F 和 IEC 60947-5-2 的振动和冲击测试标准。


    应用案例和使用建议




    - 应用场景:
    - 用于装配线上的零件检测和计数。
    - 物料搬运系统中的物品定位和跟踪。
    - 物流分拣系统中的条形码识别和分类。

    - 使用建议:
    - 在进行安装时,务必参照技术手册中的接线图和安装指南。
    - 对于频繁更换的工作环境,建议定期检查和校准传感器,以确保最佳性能。
    - 若需延长电缆长度,可根据型号后缀选择合适的延长线或快速插拔连接器。


    兼容性和支持




    - 兼容性:
    - 支持多种接线方式,包括标准 4 线 PVC 电缆和快速插拔连接器(M8/Pico 或 M12/Euro)。
    - 适用于多种终端应用,可通过添加不同后缀来定制电缆长度和连接器类型。

    - 支持服务:
    - Banner Engineering 提供详细的技术手册和在线支持,包括安装指南、接线图和故障排除手册。
    - 用户可通过 Banner Engineering 的官方网站获取最新的产品文档和技术更新。


    常见问题与解决方案




    - 问题 1:传感器无法正常工作。
    - 解决方案:检查电源连接是否正确,确保电压和极性正确。如果仍存在问题,请检查传感器与负载之间的连接是否良好。

    - 问题 2:传感器输出不稳定。
    - 解决方案:确认传感器安装位置是否合适,避免遮挡和干扰。此外,可以调整传感器的灵敏度设置以优化性能。

    - 问题 3:传感器指示灯不亮。
    - 解决方案:检查传感器的电源连接是否正常。若仍无法解决,请联系技术支持部门。


    总结和推荐




    WORLD-BEAM® QS18 系列传感器凭借其卓越的性能和广泛的应用范围,在众多光电传感器中脱颖而出。其高度精确的检测能力、快速响应时间和优异的环境适应性使其成为工业自动化领域的理想选择。如果您需要一款稳定可靠的光电传感器,强烈推荐使用 WORLD-BEAM® QS18 系列传感器。

QS18VN6LV参数

参数
感应方式 NonPolarized,Retroreflective
颜色感应 -
感应距离 650cm
最大工作供电电压 30V
光源 红色 LED
输出类型 NPN
最小工作供电电压 10V
响应时间 600μs
波长 -
应用等级 工业级
包装方式 盒装

QS18VN6LV厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VN6LV数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VN6LV QS18VN6LV数据手册

QS18VN6LV封装设计

查看详情并下载
Symbol
Footprint
3D Model
