首页  >  产品百科  >  QS186EQ

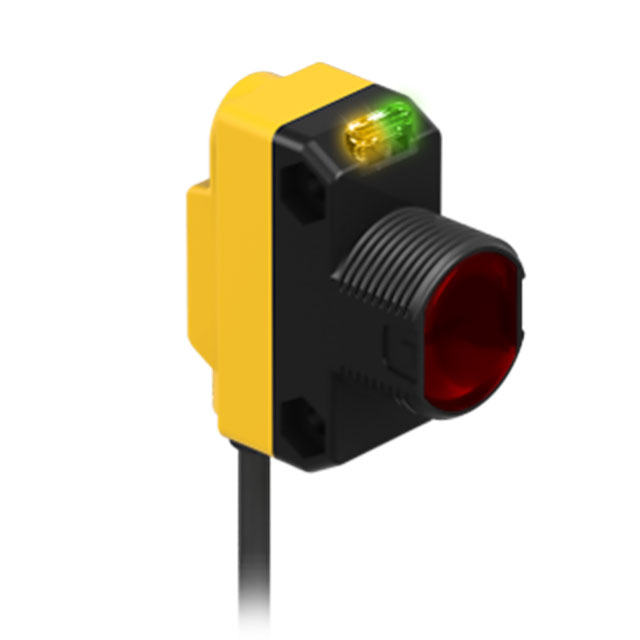

QS186EQ

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Through-Beam 20m NPN/PNP 10V 30V LED
供应商型号: 2170-QS186EQ-ND
供应商: Digi-Key
标准整包数: 1
BANNER ENGINEERING 光电传感器 QS186EQ

QS186EQ概述

    # Miniature Self-Contained Photoelectric Sensors in Universal Housing

    产品简介


    基本介绍
    World-BEAM® QS18系列微型自含式光电传感器以其紧凑的设计和广泛的应用场景而著称。这类传感器易于安装,几乎适用于任何类型的固定方式,并且具有卓越的光学性能,即使是在狭小的空间内也能高效运行。QS18系列传感器可广泛应用于自动化设备、机器人技术、工业控制等多个领域,用于检测物体的存在、位置、计数以及其他关键参数。
    主要功能
    - 高精度检测:采用高精度红外光源和可见光光源,具有出色的检测灵敏度和响应速度。
    - 灵活的操作范围:适用于多种工作模式,包括对射式、反射式、漫反射式和聚焦式。
    - 多样的输出配置:支持NPN和PNP输出,可以方便地集成到各种控制系统中。
    - 优异的环境适应性:满足严格的工业环境要求,具备IP67和NEMA 6防护等级。

    技术参数


    工作电压
    - 10 V直流到30 V直流(最大纹波10%),不含负载。
    光源
    - 对射式和漫反射式模式:940 nm红外光源。
    - 反射式、聚焦式和混合模式:630 nm可见红光光源。
    输出配置
    - 固态互补型(SPDT)输出,取决于型号可选NPN或PNP(电流泄放或供给),最大输出电流为100 mA(25°C时)。
    指示灯
    - 顶部有两个LED指示灯:绿色表示电源开启,黄色表示光被检测到。
    工作条件
    - 操作温度范围:-20°C至+70°C(-4°F至+158°F)。
    - 最大相对湿度:95%(+50°C时,非冷凝状态)。

    产品特点和优势


    特点
    - 极速响应时间:不到1毫秒的输出响应时间,确保了出色的重复性和可靠性。
    - 紧凑设计:尺寸小巧,几乎可以安装在任何需要的地方。
    - 高度集成:内置电路板和密封外壳设计,提供了极佳的保护性能。
    优势
    - 卓越的抗干扰能力:能够应对各种恶劣的工业环境,适合于各种严苛的应用场景。
    - 易于安装和维护:多种安装选项和快速连接器简化了安装过程。
    - 多种型号可选:涵盖不同光源、工作模式和电缆长度,满足不同应用需求。

    应用案例和使用建议


    应用案例
    - 工业生产线:在自动化生产线上用于检测和定位物品。
    - 仓储物流:用于自动化分拣系统中的物体检测。
    - 包装机械:检测包装材料的到位情况,确保生产流程顺畅。
    使用建议
    - 在选择传感器型号时,根据具体应用需求选择合适的光源和工作模式。
    - 安装时应确保传感器与被检测对象之间的距离和角度符合最佳工作条件。
    - 注意保持传感器的清洁,避免因灰尘或污染物导致误报。

    兼容性和支持


    兼容性
    - 该传感器兼容多种电缆和连接器型号,包括4针M12/Euro式和M8/Pico式快速断开连接器。
    - 用户可根据实际应用需求选择合适的电缆长度和连接器类型。
    支持
    - 提供详细的用户手册和技术支持文档,帮助用户了解产品的安装、调试和维护。
    - 官方网站提供详尽的产品资料和在线技术支持服务。

    常见问题与解决方案


    常见问题
    1. 电源接反导致损坏
    - 解决方案:检查并确认正确的电源极性,确保所有连接正确无误后再通电。
    2. 输出信号不稳定
    - 解决方案:检查传感器与目标物之间的光线路径,确保没有遮挡物干扰,同时调整灵敏度设置以获得稳定的输出。
    3. LED指示灯不亮
    - 解决方案:检查电源是否正常输入,重新检查接线是否正确,必要时更换新的电源适配器或电池。

    总结和推荐


    综合评估
    World-BEAM® QS18系列光电传感器以其出色的性能、高度的可靠性和广泛的适用性,在众多光电传感器产品中脱颖而出。无论是在工业自动化还是日常应用中,这款传感器都是一个理想的选择。
    推荐使用
    鉴于其优越的功能特性和广泛应用范围,强烈推荐在需要高精度检测和可靠性的场合使用此款光电传感器。无论是新项目开发还是现有系统的升级,World-BEAM® QS18系列传感器都是值得信赖的最佳选择。

QS186EQ参数

参数
感应方式 Through-Beam
波长 -
响应时间 -
输出类型 NPN/PNP
最大工作供电电压 30V
最小工作供电电压 10V
光源 LED
颜色感应 -
感应距离 20m
应用等级 工业级
零件状态 在售
包装方式 盒装

QS186EQ厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS186EQ数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS186EQ QS186EQ数据手册
