QS18VP6RQ

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Through-Beam 20m 750μs PNP 10V 30V LED
供应商型号: 778-QS18VP6RQ
供应商: Mouser
标准整包数: 1
BANNER ENGINEERING 光电传感器 QS18VP6RQ

QS18VP6RQ概述

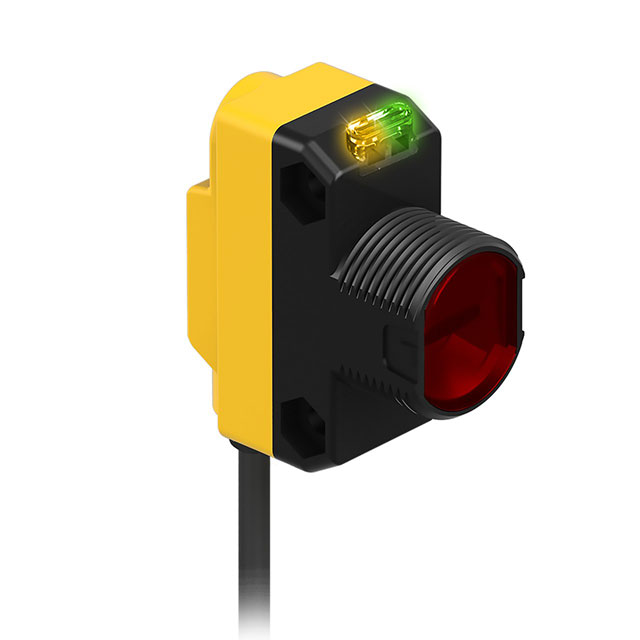

    WORLD-BEAM® QS18 系列微型自含式光电传感器

    1. 产品简介


    WORLD-BEAM® QS18系列是微型自含式光电传感器,适用于多种工业和自动化应用。它采用了坚固耐用的设计,具有出色的可靠性和精度。这些传感器主要用于对准、定位、计数、检测等方面,适用于各种工业环境,如制造、物流和自动化控制等领域。

    2. 技术参数


    - 供电电压: 10 Vdc 至 30 Vdc(最大波动为10%),不含负载时电流小于25mA。
    - 光源:
    - 玻璃光纤:红外光,940纳米。
    - 塑料光纤、反射模式、会聚模式:可见红光,660纳米。
    - 固定场模式、DVS模式:可见红光,630纳米。
    - 调整设置:
    - 玻璃光纤、塑料光纤、会聚、扩散和反射模式:单圈敏感度(增益)调节电位器。
    - 指示灯: 顶部有两个LED指示灯:
    - 绿色:电源开启。
    - 橙色:光线被检测到。
    - 橙色闪烁:边缘过度增益(1至1.5倍)。
    - 重复性:
    - 对射模式:100微秒。
    - DVS、DL和FF模式:90微秒。
    - 其他模式:150微秒。
    - 响应时间:
    - 对射模式:ON 750微秒,OFF 375微秒。
    - DVS、FF和DL模式:ON/OFF 850微秒。
    - 其他模式:ON/OFF 600微秒。
    - 认证: 符合IEC IP67、NEMA 6标准。
    - 操作条件:
    - 温度范围:-20°C至+70°C(-4°F至+158°F)。
    - 湿度范围:最高50°C湿度95%(非冷凝)。
    - 振动和机械冲击:
    - 符合MIL-STD-202F, Method 201A 和 IEC 60947-5-2标准。

    3. 产品特点和优势


    - 多功能性: 适用于多种传感模式,包括对射、反射、扩散等。
    - 高精度: 重复性高达100微秒(对射模式),确保了极高的测量精度。
    - 灵活性: 支持多种输出配置(NPN或PNP)和电缆长度选择。
    - 耐用设计: 符合严格的振动和冲击标准,确保在恶劣环境下的可靠性。
    - 易于安装: 配备详细的安装指南和丰富的配件选择。

    4. 应用案例和使用建议


    - 应用场景: 主要应用于工业自动化、物料搬运、包装线、质量控制等场合。
    - 使用建议:
    - 在安装前,请确保电源符合规定的电压和电流要求。
    - 根据具体的应用场景选择合适的传感模式和输出类型。
    - 定期检查并校准传感器,以保持最佳性能。

    5. 兼容性和支持


    - 兼容性:
    - 传感器兼容多种电缆型号(2米、9米、150毫米电缆)和接头类型(M8/Pico、M12/Euro)。
    - 传感器提供详细的接线图和安装指南,确保正确连接和使用。
    - 支持:
    - 客户可以访问官网(www.bannerengineering.com)获取更多产品信息和技术支持。
    - 提供一年质保服务,免费维修或更换有缺陷的产品。

    6. 常见问题与解决方案


    - 问题1: 传感器不工作。
    - 解决方法: 检查供电电压是否在规定范围内,确认接线正确无误。
    - 问题2: 传感器响应时间不稳定。
    - 解决方法: 重新校准传感器,确保敏感度设置正确。
    - 问题3: 传感器经常过载。
    - 解决方法: 添加外部保险丝或使用电流限制装置,确保电路安全。

    7. 总结和推荐


    WORLD-BEAM® QS18系列光电传感器凭借其高精度、多功能性和耐用性,在工业自动化领域表现出色。其丰富的配件选择和良好的技术支持使其成为众多用户的首选。强烈推荐在需要高精度、可靠性的工业自动化项目中使用这款传感器。

QS18VP6RQ参数

参数
光源 LED
响应时间 750μs
感应方式 Through-Beam
颜色感应 -
感应距离 20m
最小工作供电电压 10V
最大工作供电电压 30V
波长 -
输出类型 PNP
应用等级 工业级
包装方式 盒装

QS18VP6RQ厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VP6RQ数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VP6RQ QS18VP6RQ数据手册
