QS18VN6FF100Q8

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Background Suppression 100mm 850μs NPN 10V 30V 红色 LED
供应商型号: 2170-QS18VN6FF100Q8-ND
供应商: Digi-Key
标准整包数: 1

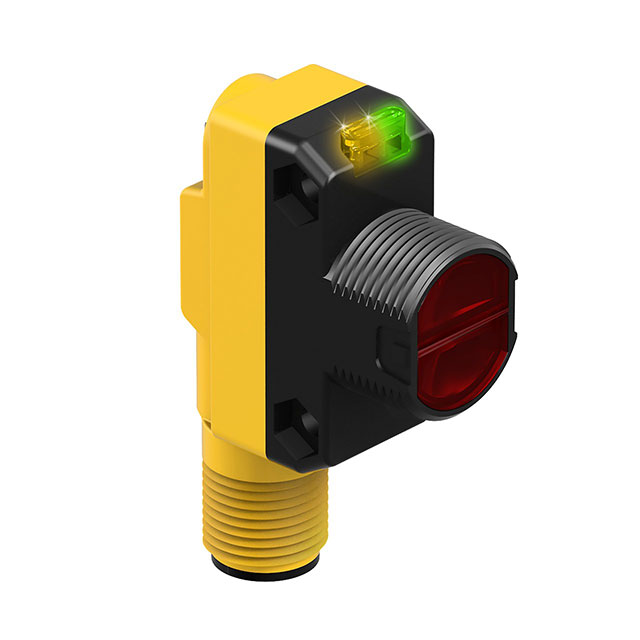

BANNER ENGINEERING 光电传感器 QS18VN6FF100Q8

QS18VN6FF100Q8概述

    # WORLD-BEAM® QS18系列光电传感器技术手册

    产品简介


    WORLD-BEAM® QS18系列光电传感器是一种紧凑型、自包含式的光电传感器,采用通用外壳设计。这些传感器易于安装或改造,适用于各种类型的安装情况。它们提供卓越的光学性能,具有类似于大型“MINI风格”或筒式传感器的功能。该系列传感器具备10 V直流至30 V直流的工作电压范围,支持互补(SPDT)NPN或PNP输出,具体取决于型号。这些传感器带有明亮的LED状态指示灯,可以从360度全方位观察其工作状态。此外,它们还具有坚固密封的外壳和保护电路,可有效抵御恶劣环境。
    主要功能
    - 支持10 V直流至30 V直流操作。
    - 提供互补(SPDT)NPN或PNP输出。
    - 高亮LED状态指示灯。
    - 坚固密封的外壳和保护电路。
    - 1毫秒以下的输出响应时间。
    应用领域
    这些光电传感器广泛应用于工业自动化、包装机械、物流系统和机器人等领域,用于检测物体的存在、缺失、位置和距离等。

    技术参数


    | 参数 | 规格 |

    | 供电电压 | 10 V直流至30 V直流 |
    | 输出配置 | NPN或PNP互补SPDT |
    | 工作温度范围 | -20°C至+70°C(-4°F至+158°F) |
    | 环境防护等级 | IEC IP67;NEMA 6 |
    | 输出响应时间 | 1毫秒以下 |

    产品特点和优势


    WORLD-BEAM® QS18系列光电传感器的独特功能和优势如下:
    - 卓越的光学性能:具有类似大型“MINI风格”或筒式传感器的光学性能。
    - 快速响应:输出响应时间小于1毫秒,确保极高的传感重复性。
    - 多种输出选项:提供NPN或PNP互补SPDT输出,适应不同应用需求。
    - 全面保护:坚固密封的外壳和保护电路确保在恶劣环境下正常工作。
    - 多模式选择:提供不同的检测模式(如对立模式、极化反射模式、收敛模式等),满足多样化的应用场景。

    应用案例和使用建议


    应用案例
    WORLD-BEAM® QS18系列光电传感器被广泛应用于多个领域。例如,在物流系统中,它可用于检测包裹的位置和完整性;在工业自动化生产线中,它可以用于检测零部件的存在和缺失。
    使用建议
    - 在安装过程中,确保传感器与检测对象之间的距离符合规格要求,以确保准确的检测结果。
    - 定期检查LED指示灯的状态,以便及时发现并处理潜在故障。
    - 对于需要高精度的应用场合,可以考虑使用双分叉光纤,以提高检测稳定性。

    兼容性和支持


    WORLD-BEAM® QS18系列光电传感器支持多种接口,包括4针M12/Euro风格连接器和4针M8/Pico风格连接器。这使得它能够轻松集成到现有的工业控制系统中。制造商提供了详尽的技术文档和支持服务,用户可以在官网www.bannerengineering.com上获取更多帮助。

    常见问题与解决方案


    问题1:传感器输出不稳定
    解决方法:检查供电电压是否稳定,确认接线正确无误,同时检查是否有干扰源影响传感器工作。
    问题2:LED指示灯不亮
    解决方法:检查传感器电源是否已正确连接,重新校准传感器,必要时更换新的传感器。
    问题3:检测范围不足
    解决方法:根据应用需求选择合适的工作模式和距离设置,确保传感器与检测对象之间保持适当的距离。

    总结和推荐


    WORLD-BEAM® QS18系列光电传感器是一款高性能、多功能的光电传感器,具有广泛的适用性和良好的可靠性。其独特的光学性能和快速响应使其成为许多工业应用的理想选择。如果您正在寻找一款性能稳定、易于安装且支持多种模式的光电传感器,强烈推荐您使用WORLD-BEAM® QS18系列光电传感器。其全面的保护措施和多样的接口选项进一步增加了其在市场上的竞争力。我们相信,这款产品将为您带来卓越的使用体验。

QS18VN6FF100Q8参数

参数
波长 -
输出类型 NPN
响应时间 850μs
颜色感应 -
最小工作供电电压 10V
感应方式 Background Suppression
最大工作供电电压 30V
感应距离 100mm
光源 红色 LED
应用等级 工业级
零件状态 在售
包装方式 盒装

QS18VN6FF100Q8厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VN6FF100Q8数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VN6FF100Q8 QS18VN6FF100Q8数据手册

QS18VN6FF100Q8封装设计

查看详情并下载
Symbol
Footprint
3D Model
