首页  >  产品百科  >  Q12AB6FF50Q

Q12AB6FF50Q

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, Q12系列, NPN/PNP输出, 检测范围50 mm
供应商型号: 3358645
供应商: element14
标准整包数: 1

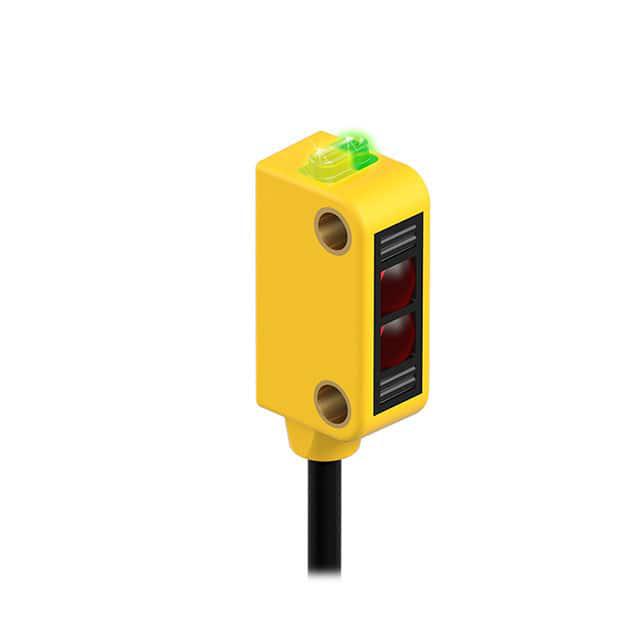

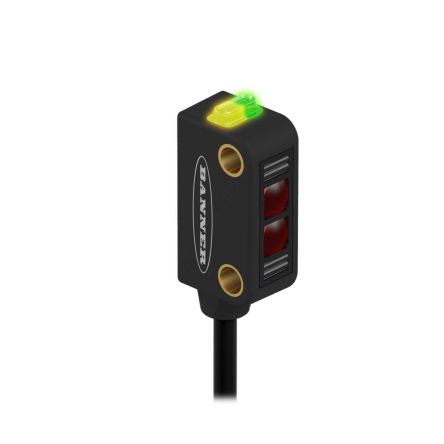

BANNER ENGINEERING 光电传感器 Q12AB6FF50Q

Q12AB6FF50Q概述

    Q12系列传感器技术手册

    1. 产品简介


    Q12系列传感器是一种微型自包含光电传感器,集成在一个通用的外壳内。它们采用明亮可见的红色(640 nm)光源,并提供多种型号以满足不同的应用需求。这些传感器适用于工业自动化、物流、包装等领域,广泛用于检测物体的存在与否。

    2. 技术参数


    - 工作电压范围:10至30 V DC(最大纹波10%)
    - 电流消耗:最大20 mA
    - 光源:640 nm可见红光
    - 传感范围:
    - 对射模式:2米(6.5英尺)
    - 极化反射模式:1米(40英寸)
    - 反射模式:1.5米(59英寸)
    - 重复性:125微秒
    - 开关频率:
    - 对射模式:385 Hz
    - LP/LV模式:715 Hz
    - FF模式:590 Hz
    - 输出配置:双极性(1 NPN和1 PNP)固态输出或单输出(PNP或NPN),LO或DO,具体取决于型号
    - 过流保护电路:受短路保护
    - 响应时间:
    - 对射模式:ON时1.3毫秒;OFF时900微秒
    - LP/LV模式:700微秒ON/OFF
    - FF模式:850微秒ON/OFF
    - 输出延迟:上电后120毫秒,输出在此期间不导通
    - 环境温度:-20°C至+55°C(-4°F至+131°F)
    - 存储温度:-30°C至+75°C(-22°F至+167°F)

    3. 产品特点和优势


    - 微型设计:Q12系列传感器采用紧凑设计,具有8毫米(0.31英寸)的外壳尺寸,几乎可以安装在任何位置。
    - 防串扰电路:配备避免串扰的电路,适用于多个传感器同时工作的应用。
    - LED状态指示器:提供电源ON、输出过载、信号接收和边缘信号的状态指示。
    - 高级ASIC技术:传感器对光学和电气噪声源具有高抗干扰能力。
    - 多种连接方式:标准模型配有2米(6.5英尺)电缆或150毫米(6英寸)尾缆,可选配M8或M12螺纹连接器。

    4. 应用案例和使用建议


    应用案例:
    - 物流和仓储:用于自动分拣和物品计数系统。
    - 包装行业:检测包装线上的产品是否存在。
    - 工业自动化:用于各种检测和控制系统。
    使用建议:
    - 在安装过程中注意遵循正确的接地措施,以防静电损坏。
    - 使用适配器进行不同距离的应用。
    - 选择合适的连接方式和电缆长度,确保系统的可靠性和稳定性。

    5. 兼容性和支持


    Q12系列传感器可以与其他标准电气接口兼容,支持M8和M12连接器。对于详细的兼容性问题,用户可以参考手册中的表格部分。Banner Engineering提供了全面的技术支持和维护服务,确保用户能够获得最佳的产品体验。

    6. 常见问题与解决方案


    - 问题1:传感器无法正常工作。
    - 解决方案:检查电源连接和电压是否符合要求,确认传感器和负载的接线是否正确。
    - 问题2:输出信号不稳定。
    - 解决方案:检查传感器的安装环境,确保无外部电气干扰。使用防干扰电路或调整设置以增强信号稳定性。

    7. 总结和推荐


    Q12系列传感器是一款高度集成且可靠的光电传感器,适用于多种工业自动化应用。它具有广泛的传感范围和稳定的性能,特别是在物流、包装和工业自动化领域表现卓越。尽管需要注意其不应用于人身保护,但其高性价比和强大的功能使其成为众多应用场景的理想选择。强烈推荐此系列产品给需要高精度、稳定性的用户。

Q12AB6FF50Q参数

参数
感应方式 Background Suppression
光源 LED
输出类型 NPN/PNP
感应距离 50mm
最大工作供电电压 30V
波长 -
响应时间 700μs
最小工作供电电压 10V
颜色感应 -
应用等级 工业级
零件状态 在售
包装方式 盒装

Q12AB6FF50Q厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q12AB6FF50Q数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q12AB6FF50Q Q12AB6FF50Q数据手册

Q12AB6FF50Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 115.0513 ¥ 962.9792
库存: 23
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 962.97
