QS18VN6LP

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS18系列, NPN输出, 检测范围3.5 m
供应商型号: 2170-QS18VN6LP-ND
供应商: Digi-Key
标准整包数: 1

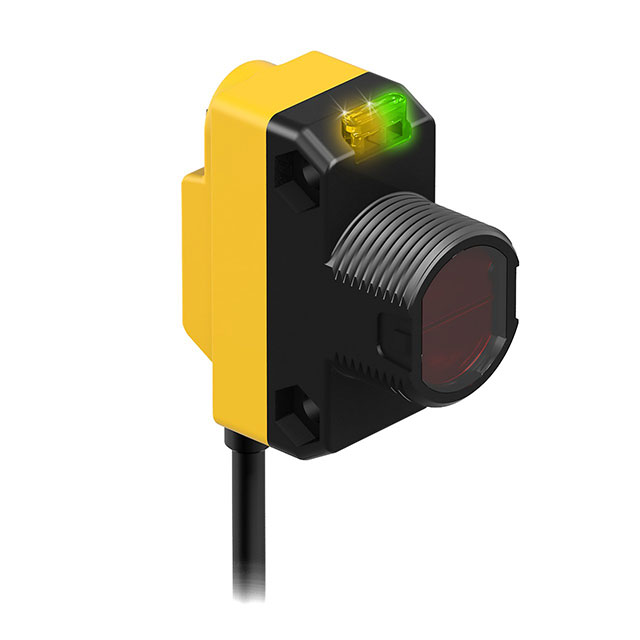

BANNER ENGINEERING 光电传感器 QS18VN6LP

QS18VN6LP概述


    产品简介


    Miniature Self-Contained Photoelectric Sensors
    Banner Engineering 的 Miniature Self-Contained Photoelectric Sensors(微型自含式光电传感器)是适用于广泛工业应用的高性能传感器。这些传感器以其紧凑的设计和多种感应模式著称,能够满足不同检测需求。它们广泛应用于自动化设备、物流系统、包装机械等领域。

    技术参数


    - 供电电压:10到30V直流电(最大10%纹波),不超过25mA,不包括负载;反向极性及瞬态电压保护。
    - 光源:玻璃光纤,对射模式和漫反射模式:940纳米红外光;塑料光纤,反射模式、聚光模式和固定场模式:660纳米可见红光。
    - 输出配置:固态互补(SPDT),NPN或PNP(电流沉降或源出),根据型号而定;每个输出的最大电流为100mA,在25°C下。
    - 输出响应时间:
    - 对射模式:通电750微秒,断电375微秒。
    - 固定场模式:通/断850微秒。
    - 其他模式:通电600微秒,断电600微秒。
    - 重复性:
    - 对射模式:100微秒。
    - 固定场模式:160微秒。
    - 其他模式:150微秒。
    - 防护等级:IP67(IEC),NEMA 6,UL Type 1。
    - 工作温度:-20°C到+70°C。
    - 相对湿度:在50°C时为90%(非冷凝)。

    产品特点和优势


    1. 多功能感应模式:提供对射、反射、漫射、聚焦和固定场等多种感应模式,适用范围广。
    2. 高精度检测:采用玻璃和塑料光纤技术,确保在各种环境下都能实现高精度检测。
    3. 坚固耐用:具有IP67等级防护,适用于恶劣工业环境。
    4. 易于安装和调试:集成多种连接选项,便于安装和维护。

    应用案例和使用建议


    应用案例:这些传感器常用于物料搬运系统中的物体检测、生产线上部件的计数和分拣。例如,在自动包装机上,QS18系列传感器可以准确检测包装材料的位置和数量,确保生产线的连续运行。
    使用建议:
    1. 正确选择感应模式:根据具体应用场景选择适合的感应模式(如对射模式适用于长距离检测,漫射模式适用于短距离检测)。
    2. 合理布置传感器:确保传感器与目标物之间的光线路径不受干扰,以获得最稳定的检测效果。
    3. 注意环境因素:在灰尘、油污较多的环境中,需要定期清洁传感器表面,以保持最佳检测性能。

    兼容性和支持


    这些传感器提供了多种连接选项,包括标准电缆、4针Pico-style QD、4针Euro-style QD等,可以方便地与各类工业控制系统连接。此外,Banner Engineering 提供了详尽的技术支持和售后服务,确保用户能够顺利进行安装和调试。

    常见问题与解决方案


    1. 电源不稳定导致输出异常
    - 解决方案:检查电源电压是否稳定,必要时使用稳压器。
    2. 传感器输出信号不稳定
    - 解决方案:确认目标物体的位置是否正确,调整灵敏度设置,必要时清洁传感器表面。
    3. 检测范围不符预期
    - 解决方案:选择合适的感应模式,并调整传感器的安装位置和角度。

    总结和推荐


    综上所述,Banner Engineering 的 Miniature Self-Contained Photoelectric Sensors 在多功能、精度、耐用性和易用性方面表现出色。其广泛的感应模式和适应性使其成为众多工业应用场景的理想选择。我们强烈推荐使用这些传感器,特别是在需要高精度检测和可靠性的场合。
    如果你有任何疑问或需要进一步的技术支持,欢迎访问 [www.bannerengineering.com](http://www.bannerengineering.com) 或联系Banner Engineering官方客服。

QS18VN6LP参数

参数
最小工作供电电压 10V
光源 Visible 红色
颜色感应 -
输出类型 NPN
响应时间 600μs
感应方式 -
波长 -
最大工作供电电压 30V(DC)
感应距离 350cm
应用等级 工业级
包装方式 盒装

QS18VN6LP厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VN6LP数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VN6LP QS18VN6LP数据手册

QS18VN6LP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 97.2 ¥ 821.34
库存: 12
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 821.34
