Q45BB6DLQ5

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, Q45系列, NPN/PNP输出, 检测范围1.8 m
供应商型号: 2170-Q45BB6DLQ5-ND
供应商: Digi-Key
标准整包数: 1

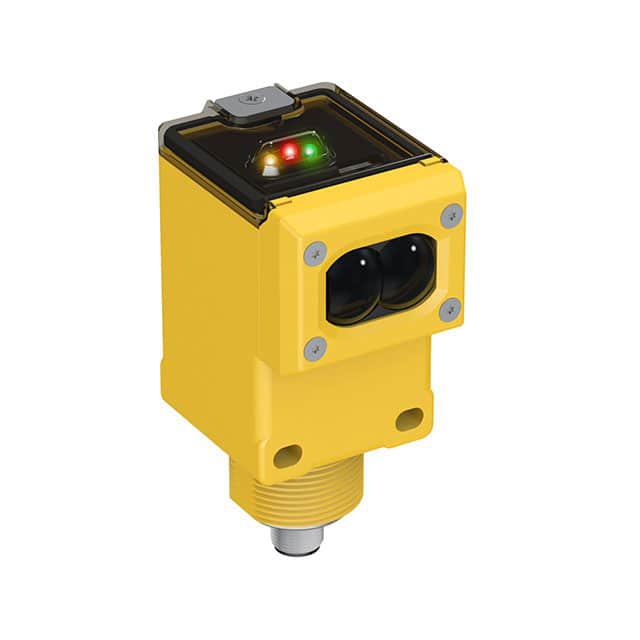

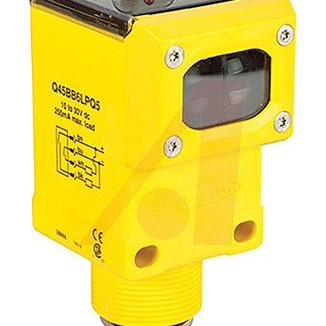

BANNER ENGINEERING 光电传感器 Q45BB6DLQ5

Q45BB6DLQ5概述

    高质量电子元器件产品技术手册

    产品简介


    本技术手册介绍了型号为Q45BB6的一系列光电传感器,这些传感器专为10V直流到30V直流供电的应用设计。它们具备出色的光学性能和坚固的设计,能够在各种环境中稳定工作。该系列传感器提供多种传感模式,包括对射式(Opposed)、漫反射式(Diffuse)、反射式(Retroreflective)和汇聚式(Convergent),并且提供了光纤光缆选择,可以用于玻璃光纤和塑料光纤。所有型号均采用Bipolar NPN(sinking)/PNP(sourcing)输出,便于集成到不同的系统中。

    技术参数


    - 供电电压范围:10V至30V直流电
    - 输出类型:Bipolar NPN/PNP
    - 响应时间:对射模式下为2毫秒ON,1毫秒OFF;其他模式下为2毫秒ON/OFF
    - 最大输出电流:每个输出端最大250mA(50°C以下),70°C时降至150mA
    - 工作温度范围:-40°C至+70°C
    - 湿度范围:最大相对湿度90%(非冷凝)
    - 防护等级:NEMA 6,IEC IP67
    - 电缆长度:可选2米或9米
    - 连接方式:Mini-style或Euro-style快速插拔接头

    产品特点和优势


    - 高度集成的多功能性:提供多种传感模式和光纤选项,适用范围广泛。
    - 精确的调整和指示:具备光/暗操作选择开关和多圈灵敏度调节控制,便于精准设置。
    - 可视化指示灯:清晰可见的电源、信号和输出状态指示灯,方便故障排查。
    - 高可靠性:采用优质材料和严格测试,可在极端环境下长期稳定工作。
    - 安全性:提供逆向极性保护和瞬态电压保护电路,确保传感器安全运行。

    应用案例和使用建议


    - 对射式(Opposed)模式:适用于长距离和高污染环境下的检测。例如,在自动化生产线中检测金属板厚度或识别物体的位置。
    - 漫反射式(Diffuse)模式:特别适合检测物体表面反射率较高的场合,如包装机上的物体检测。
    - 反射式(Retroreflective)模式:通过反射光线实现高精度定位,常用于自动门控制或包装袋密封检测。
    - 汇聚式(Convergent)模式:适用于检测微小部件或轮廓,尤其适合侧视物体的位置检测。
    使用建议:
    - 在安装时,根据应用场景选择合适的传感模式。
    - 调整灵敏度以适应不同材料和环境条件。
    - 定期检查和清洁传感器镜头,以确保最佳性能。

    兼容性和支持


    - 兼容性:与标准工业设备和控制器兼容,支持Mini-style或Euro-style快速插拔接头。
    - 厂商支持:制造商提供详尽的技术文档和支持服务,包括在线资源和技术培训。

    常见问题与解决方案


    - 问题:传感器指示灯不亮?
    - 解决方案:检查供电电压是否在规定范围内,确认接线无误。
    - 问题:输出信号不稳定?
    - 解决方案:检查传感器与被测物的距离和角度是否正确,适当调整灵敏度设置。
    - 问题:传感器损坏?
    - 解决方案:联系供应商进行检修或更换。

    总结和推荐


    Q45BB6系列光电传感器以其多样化的工作模式、可靠的性能和广泛的适用性,在工业自动化和检测领域具有显著的竞争优势。适用于各种复杂环境和应用场合。建议在购买前详细阅读技术手册,并根据具体需求选择合适的型号。总体来说,这是一款值得推荐的高品质光电传感器产品。

Q45BB6DLQ5参数

参数
颜色感应 -
响应时间 2ms
最小工作供电电压 10V
感应距离 180cm
波长 -
输出类型 NPN/PNP
最大工作供电电压 30V
光源 红外 (880nm)
感应方式 Through-Beam
长*宽*高 44.4mm*54.6mm*87.6mm
应用等级 工业级
零件状态 在售
包装方式 盒装

Q45BB6DLQ5厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q45BB6DLQ5数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING Q45BB6DLQ5 Q45BB6DLQ5数据手册

Q45BB6DLQ5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 147.68 ¥ 1235.897
库存: 13
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1235.89
