QS18VP6FF50Q8

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS18系列, PNP输出, 检测范围50 mm
供应商型号: 2170-QS18VP6FF50Q8-ND
供应商: Digi-Key
标准整包数: 1

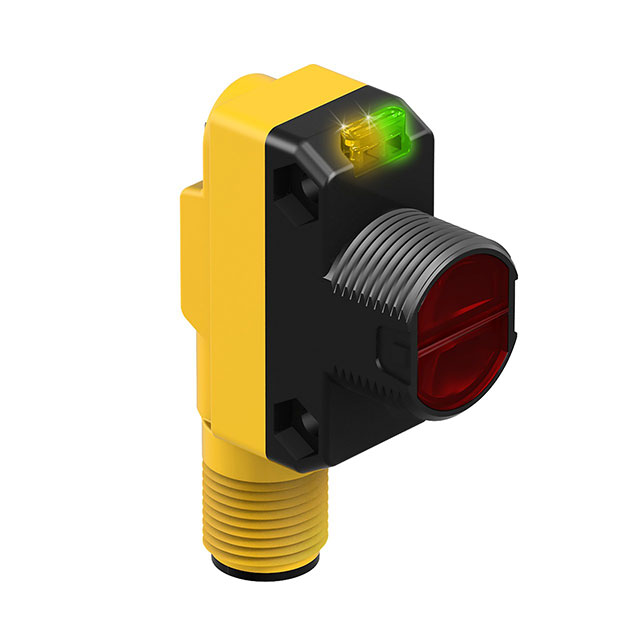

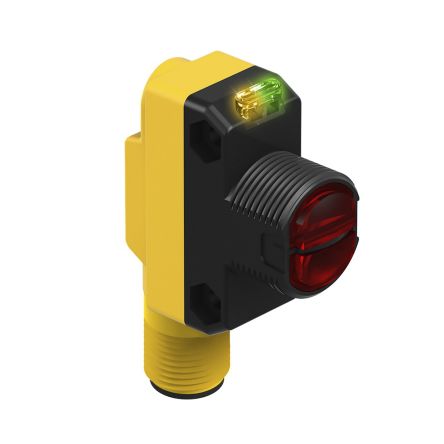

BANNER ENGINEERING 光电传感器 QS18VP6FF50Q8

QS18VP6FF50Q8概述

    WORLD-BEAM® QS18系列光电传感器技术手册

    1. 产品简介


    WORLD-BEAM® QS18系列是一款迷你型自带电源的光电传感器,设计用于几乎所有的安装环境。其主要功能包括对物体的检测、位置定位和边缘检测等。这些传感器广泛应用于工业自动化、物流系统、包装机械和机器人等领域。

    2. 技术参数


    - 供电电压: 10 V至30 V直流电(最大纹波10%),小于25 mA(不包括负载)。
    - 光源类型: 红外光(940 nm)或可见红光(660 nm)。
    - 输出配置: 固态互补(SPDT)NPN或PNP输出,根据型号可选。
    - 响应时间: 小于1毫秒,确保出色的传感重复性。
    - 保护特性: 防止反向极性和瞬时电压,以及在过载或短路情况下的持续保护。
    - 环境适应性: IEC IP67防护等级,NEMA 6标准。
    - 工作温度: -20°C至+70°C(-4°F至+158°F)。
    - 湿度范围: 最大相对湿度95%(非凝结)。
    - 尺寸: 根据不同型号有不同的尺寸规格,具体请参考手册详细说明。

    3. 产品特点和优势


    - 光学性能优越: 其光学性能相当于更大的“MINI风格”或筒式传感器。
    - 高灵敏度调整: 支持单次转动灵敏度(增益)调节。
    - 快速响应: 输出响应时间小于1毫秒,确保快速准确的传感效果。
    - 耐用性: 防护电路,具备出色的密封性能。
    - 多接口选项: 可选择不同长度的电缆(2米或9米)或150毫米的Pico连接器。
    - LED状态指示灯: 360度可见的状态指示灯,便于调试和故障诊断。

    4. 应用案例和使用建议


    - 对射模式:适用于物体存在检测或边缘检测,例如生产线上的物料检测。
    - 反射模式:适用于物体定位,例如料位控制和尺寸检测。
    - 漫反射模式:适用于物体检测,例如瓶子检测或包装检查。
    使用建议:
    - 在安装传感器时,确保传感器和反射板之间的距离符合要求。
    - 对于光纤传感器,定期清洁光纤端面以保持最佳性能。
    - 使用合适的线缆长度,避免信号衰减影响精度。

    5. 兼容性和支持


    - 兼容性: 可以与各种标准线缆和接头配套使用,例如M12/Euro-style或M8/Pico-style快速断开连接器。
    - 技术支持: 供应商提供全面的技术支持和产品文档,可通过Banner Engineering官方网站获取更多资源。

    6. 常见问题与解决方案


    - 问题1: 传感器无法正常工作。
    - 解决方案: 检查电源电压是否在10 V至30 V之间,确保连接正确,检查传感器是否损坏。
    - 问题2: 输出不稳定。
    - 解决方案: 调整灵敏度设置,清理传感器前端和反射板,确保没有灰尘或杂质。
    - 问题3: 传感器输出频繁跳变。
    - 解决方案: 检查电缆是否有破损或接触不良,尝试更换电缆。

    7. 总结和推荐


    WORLD-BEAM® QS18系列光电传感器具有高度可靠性和广泛的适用性。其优异的光学性能、快速响应时间和多种接口选择使其成为工业自动化领域的理想选择。强烈推荐在需要精确检测和快速响应的应用场景中使用此款传感器。

QS18VP6FF50Q8参数

参数
响应时间 850μs
感应距离 50mm
输出类型 PNP
波长 -
感应方式 Background Suppression
光源 红色 LED
最大工作供电电压 30V
最小工作供电电压 10V
颜色感应 -
应用等级 工业级
零件状态 在售
包装方式 盒装

QS18VP6FF50Q8厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VP6FF50Q8数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VP6FF50Q8 QS18VP6FF50Q8数据手册

QS18VP6FF50Q8封装设计

查看详情并下载
Symbol
Footprint
3D Model
