QS18VN6FF50Q8

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Banner 光电传感器, QS18系列, NPN输出, 检测范围50 mm
供应商型号: 1769851
供应商: 海外现货
标准整包数: 1

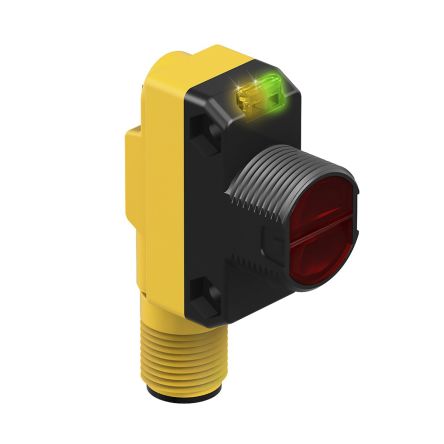

BANNER ENGINEERING 光电传感器 QS18VN6FF50Q8

QS18VN6FF50Q8概述


    产品简介


    WORLD-BEAM® QS18系列微型自含式光电传感器以其紧凑的设计和卓越的性能在各类工业自动化应用中占据重要地位。这种传感器具备多种模式(如对射模式、反射模式、汇聚模式等),适用于各种检测需求。主要功能包括物体检测、材料分类、边缘定位等,广泛应用于包装机械、机器人技术、物流系统等多个领域。

    技术参数


    - 供电电压: 10 V至30 V直流电(最大纹波10%),电流小于25mA(不包括负载)
    - 光源: 红外光940nm(玻璃光纤光学、对射和漫反射模式);可见红光660nm(塑料光纤光学、反射、汇聚模式);可见红光630nm(固定场模式)
    - 输出配置: 固态互补(SPDT):NPN或PNP(集电极开路或发射极开路),每通道最大电流为100mA
    - 重复性: 对射模式100微秒;DL和FF模式90微秒;其他模式150微秒
    - 输出响应: 对射模式:750微秒导通,375微秒关断;FF和DL模式:850微秒导通/关断;其他模式:600微秒导通/关断
    - 保护特性: 反向极性保护,瞬态电压保护
    - 工作环境: IEC IP67防护等级;NEMA 6环境
    - 操作条件: 温度范围:-20°C至+70°C(-4°F至+158°F);相对湿度最大值:95%(非冷凝)

    产品特点和优势


    - 易于安装和适应性: 高度适应各种安装场合,无论是新装还是改造项目。
    - 卓越的光学性能: 性能可媲美大型MINI风格或桶型传感器。
    - 快速响应: 输出响应时间少于1毫秒,确保高精度重复性。
    - LED状态指示: 可从360度视角看到LED指示灯,方便状态监控。
    - 密封结构: 防护电路,提高耐久性。

    应用案例和使用建议


    应用案例
    WORLD-BEAM® QS18传感器常用于物料搬运系统中的物件检测。例如,在食品加工行业中,它可以用来检测传送带上是否有物品,从而控制生产线的启动或停止。
    使用建议
    - 避免超负荷使用: 为了防止过载,应根据具体应用选择合适的电缆长度和过流保护装置。
    - 合理布局: 在安装时考虑到光源和反射面的距离,以获得最佳检测效果。

    兼容性和支持


    - 兼容性: 该传感器提供了多种接口选项,如4针M12/Euro式和M8/Pico式快接连接器,方便与不同设备集成。
    - 支持和服务: 官方网站提供详尽的技术文档和客户支持服务,帮助用户快速解决问题。

    常见问题与解决方案


    - 问题1: 如何选择正确的电缆长度?
    - 解决方案: 根据应用需求选择合适的电缆长度,通常有2米、9米和150毫米三种选项。
    - 问题2: 如何正确安装光纤?
    - 解决方案: 按照说明书中的步骤进行切割和安装,确保光纤无损且安装稳固。

    总结和推荐


    WORLD-BEAM® QS18系列传感器凭借其小巧、耐用、高性能的特点,在众多应用中表现出色。不论是物料检测还是设备监测,它都能提供可靠的数据反馈。总体而言,强烈推荐使用此款传感器,尤其是对空间有限但需要高精度检测的应用场合。

QS18VN6FF50Q8参数

参数
颜色感应 -
光源 LED
响应时间 850μs
最大工作供电电压 -
输出类型 NPN
最小工作供电电压 -
感应距离 50mm
感应方式 -
波长 -
安装方式 螺纹安装
应用等级 工业级

QS18VN6FF50Q8厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18VN6FF50Q8数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS18VN6FF50Q8 QS18VN6FF50Q8数据手册

QS18VN6FF50Q8封装设计

查看详情并下载
Symbol
Footprint
3D Model
