QS186LE212Q8

产品分类: 光电传感器
厂牌: BANNER ENGINEERING
产品描述: Through-Beam 15m 10V 30V LED
供应商型号: 2170-QS186LE212Q8-ND
供应商: Digi-Key
标准整包数: 1

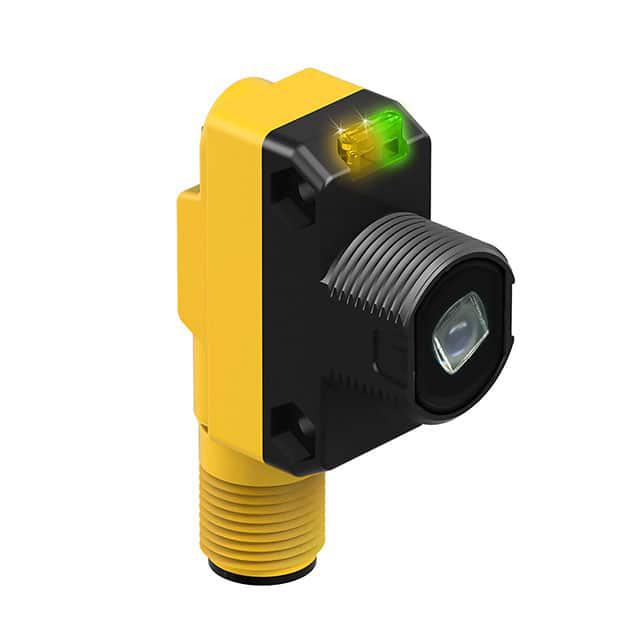

BANNER ENGINEERING 光电传感器 QS186LE212Q8

QS186LE212Q8概述

    WORLD-BEAM® QS186LE 激光发射器技术手册

    产品简介


    WORLD-BEAM® QS186LE 是一种用于Banner调制光电接收器的激光发射器。此产品提供两种型号:Class 1 和 Class 2。这些激光发射器自包含可见红光激光二极管,能够提供比LED更高的增益,扩展了在相对模式感应系统中的感应范围。此外,其窄有效光束可以实现小物体检测和精确的位置控制。适用于各种应用场景,如工厂自动化、机器人视觉系统、仓储物流等。

    技术参数


    - 操作电压: 10 V直流至30 V直流(最大纹波为10%),电流小于35毫安。
    - 保护电路: 反向电压保护。
    - 激光等级:
    - Class 1: 红色可见光,波长650纳米,脉冲宽度5微秒,重复频率27微秒,脉冲输出功率小于1.9毫瓦。
    - Class 2: 红色可见光,波长650纳米,脉冲宽度5微秒,重复频率27微秒,脉冲输出功率小于4毫瓦。
    - 环境评级: IEC IP67, NEMA 6, UL Type 1。
    - 工作温度: -10°C至+50°C(+14°F至+122°F)。
    - 湿度条件: 在+50°C时的最大相对湿度为95%(非凝结)。
    - 延迟时间:
    - Class 1型号: 上电后250毫秒。
    - Class 2型号: 上电后10毫秒。
    - 激光控制:
    - 白色线接0 V直流以启用光束。
    - 白色线接10至30 V直流以抑制光束。
    - 指示灯: 绿色LED灯,表示已通电。
    - 连接方式:
    - 2米(6.5英尺)未端接的PVC护套电缆,或者集成的4针M12/Euro风格快速断开。
    - 认证: 符合21 CFR 1040.10,EN 60825-1:2001。

    产品特点和优势


    - 高增益: 相对于LED,提供更高的感应增益,适用于远距离和精准定位的应用。
    - 窄光束: 窄有效的光束使得小物体检测更加准确,适合精密测量和检测。
    - 多种光斑形状: 小点、圆圈、垂直线、水平线和十字,可以根据需要选择不同光斑形状。
    - 宽工作电压范围: 从10 V到30 V,适应性强。
    - 可靠的防护设计: 包括反向电压保护和耐用的ABS外壳,符合IP67、NEMA 6和UL Type 1标准。
    - 灵活的安装选项: 多种型号的安装支架和连接件,方便集成到不同类型的系统中。

    应用案例和使用建议


    - 工厂自动化: 在自动化生产线中,QS186LE可用于物体检测和位置控制,确保生产流程高效进行。
    - 仓储物流: 在仓库中,可以通过激光束来精确检测货物的位置和数量,提高库存管理的准确性。
    - 机器人视觉系统: 配合机器人使用,QS186LE可以实现高精度的定位和引导,提高机器人操作的效率和安全性。

    使用建议:
    - 对准调试: 使用白纸或高质量的反光胶带进行对准调试,确保激光束准确地落在接收器上。
    - 维护保养: 定期检查安装固定装置,避免因震动导致的误对齐。
    - 环境考虑: 避免在灰尘和脏物较多的环境中使用,以免影响激光的感应效果。

    兼容性和支持


    - 兼容性: 支持多种安装支架和连接器,如SMB18A、SMB46A等,便于集成到不同的应用场景中。
    - 支持服务: 保修期一年,期间免费维修或更换任何制造缺陷的产品。如果发现产品被滥用或错误安装,保修将失效。Banner Engineering Corp. 保留修改产品设计的权利,且不对之前制造的产品承担任何义务或责任。

    常见问题与解决方案


    - 问题: 激光无法正常启动。
    - 解决方案: 检查电源电压是否在10 V至30 V范围内,确认白色线接线正确。
    - 问题: 激光信号不稳定。
    - 解决方案: 调整激光对准,确保激光束直接击中接收器镜头中心。
    - 问题: 环境灰尘过多影响感应效果。
    - 解决方案: 清理周围环境,或选择在无尘环境中使用。

    总结和推荐


    WORLD-BEAM® QS186LE 激光发射器凭借其高增益、窄光束和多样化的光斑形状,成为自动化、仓储和机器人视觉系统的理想选择。其坚固的设计和广泛的兼容性使其适用于多种工业环境。如果您需要一个可靠且高性能的激光发射器,QS186LE是一个值得推荐的选择。

QS186LE212Q8参数

参数
感应方式 Through-Beam
最大工作供电电压 30V
波长 -
最小工作供电电压 10V
光源 LED
响应时间 -
感应距离 15m
输出类型 -
颜色感应 -
零件状态 在售
包装方式 盒装

QS186LE212Q8厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS186LE212Q8数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 光电传感器 BANNER ENGINEERING QS186LE212Q8 QS186LE212Q8数据手册

QS186LE212Q8封装设计

查看详情并下载
Symbol
Footprint
3D Model
